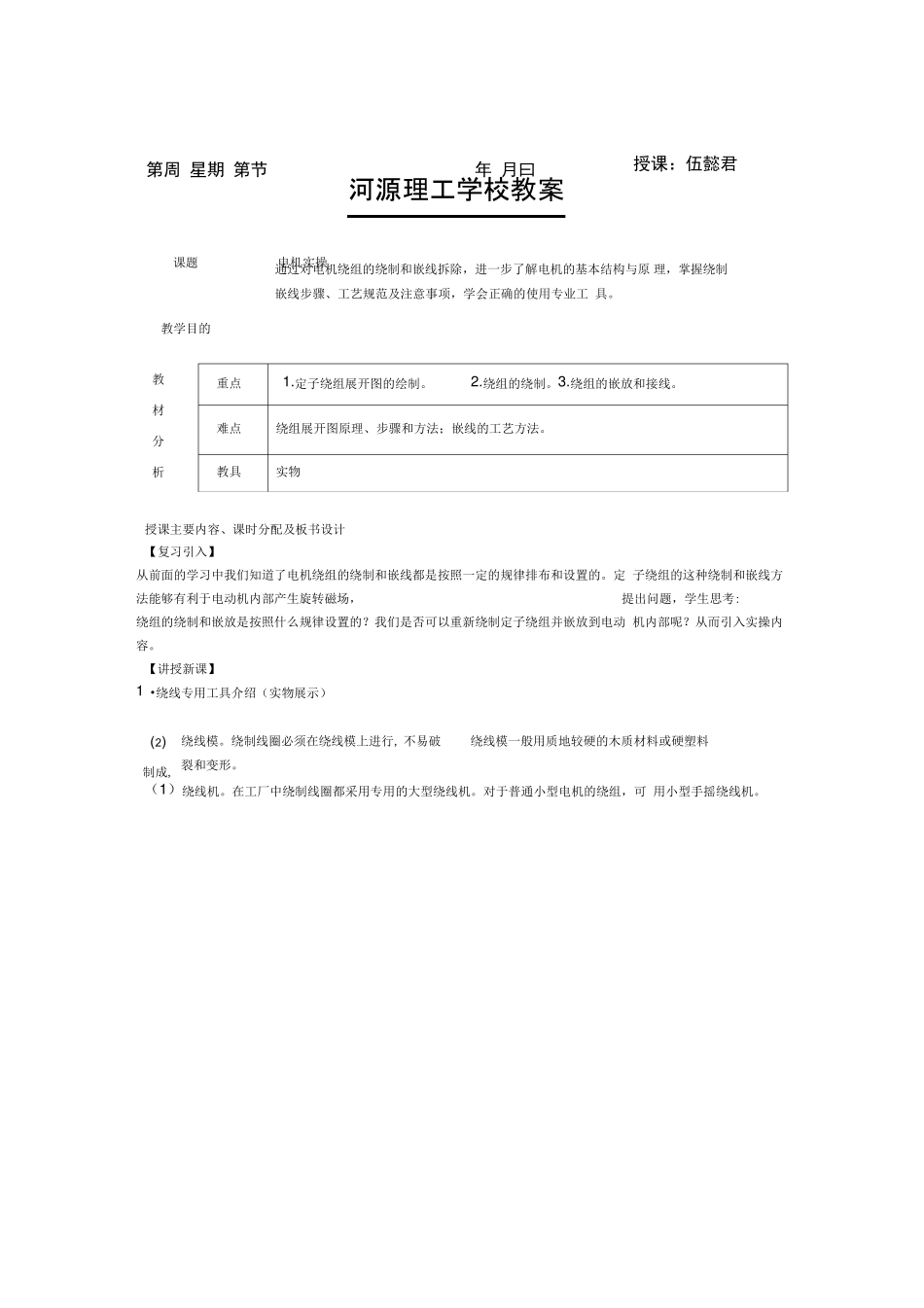

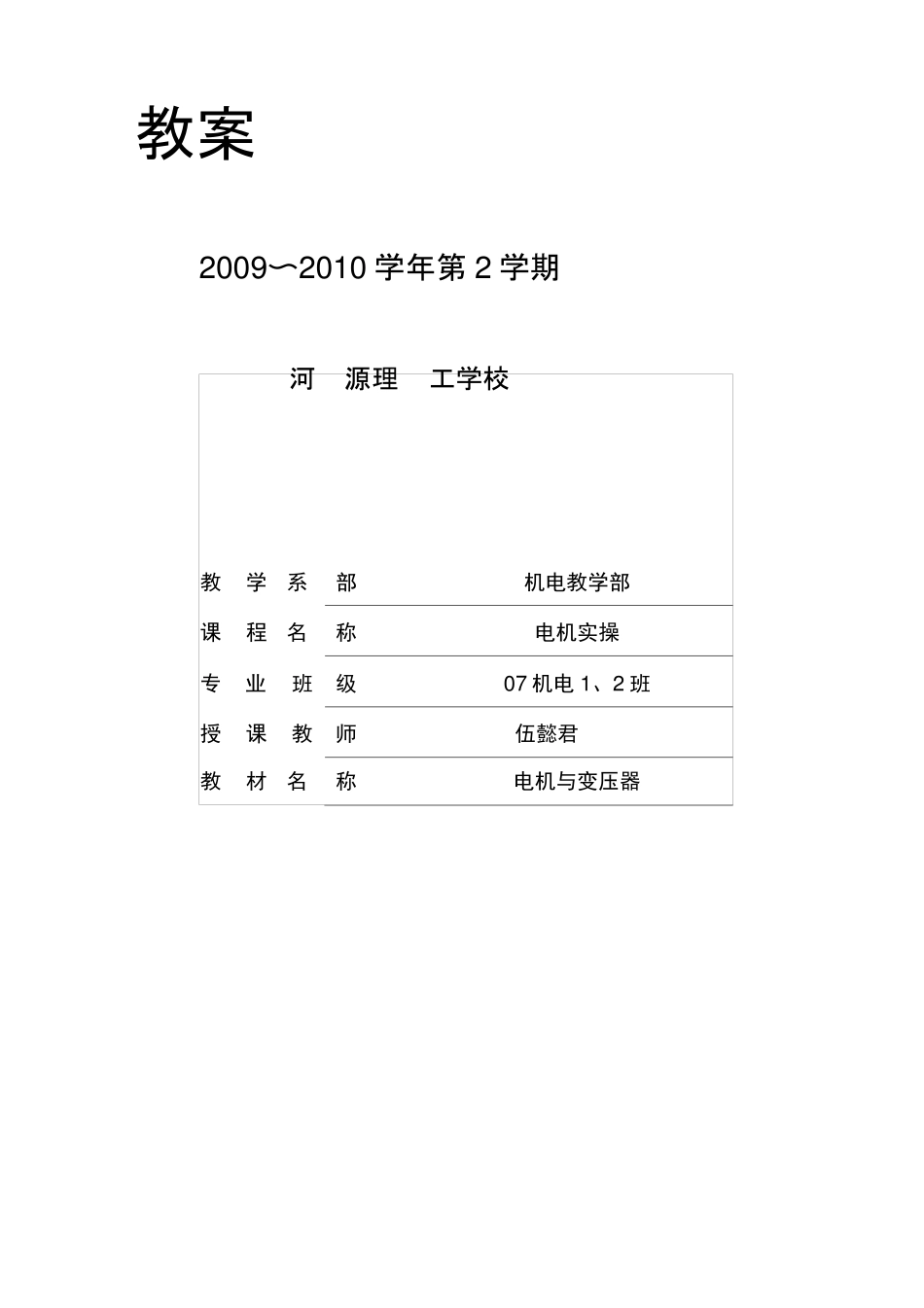

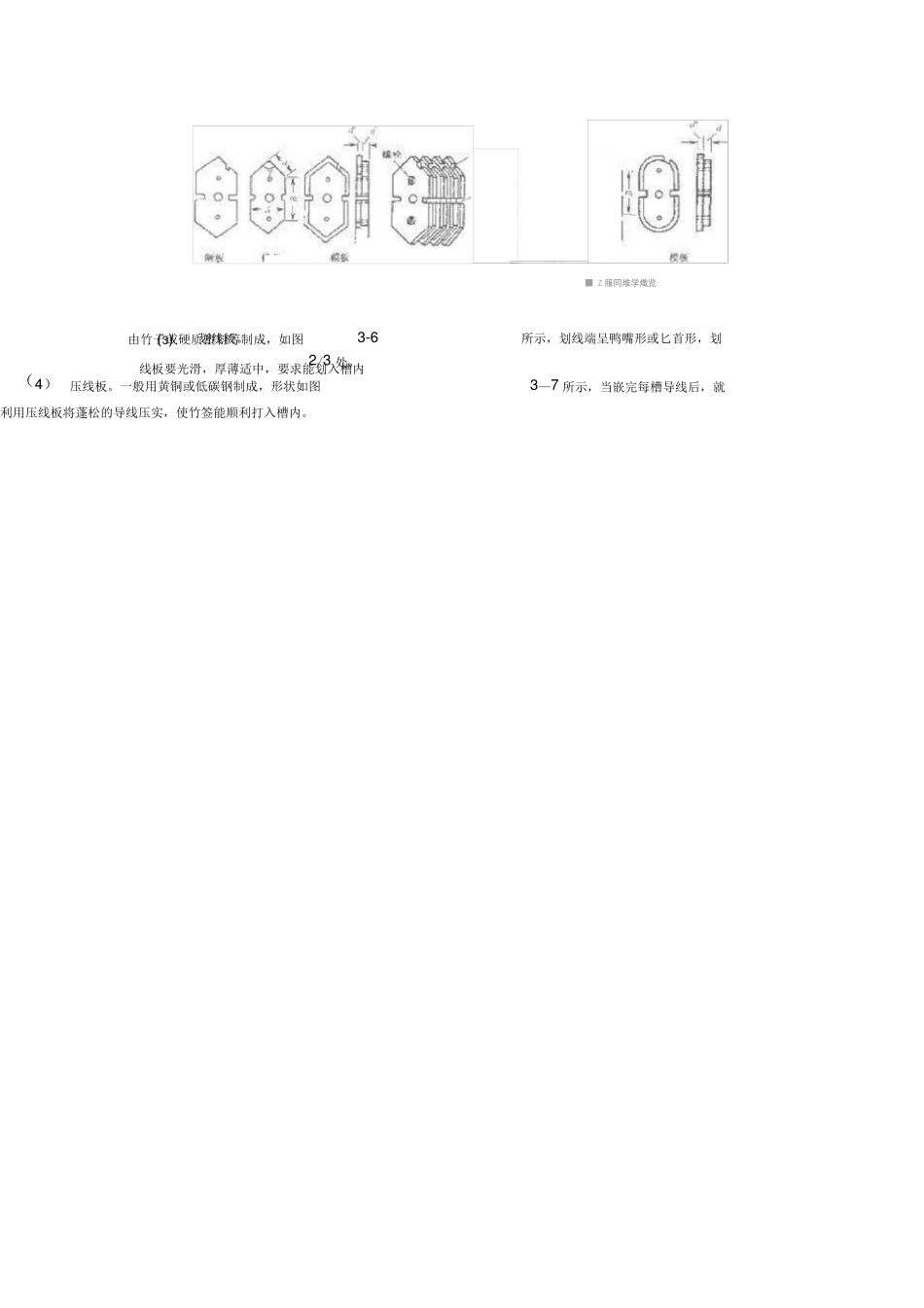

教案 2009〜2010 学年第2 学期 河 源理 工学校 教 学 系 部 机电教学部 课 程 名 称 电机实操 专 业 班 级 07 机电1、2 班 授 课 教 师 伍懿君 教 材 名 称 电机与变压器 第周 星期 第节 年 月曰 授课：伍懿君 课题 教学目的 教 材 分 析 重点 1.定子绕组展开图的绘制。 2.绕组的绕制。3.绕组的嵌放和接线。 难点 绕组展开图原理、步骤和方法；嵌线的工艺方法。 教具 实物 ⑵ 制成, 绕线模。绕制线圈必须在绕线模上进行, 不易破裂和变形。 绕线模一般用质地较硬的木质材料或硬塑料 河源理工学校教案 电机实操授课主要内容、课时分配及板书设计 【复习引入】 从前面的学习中我们知道了电机绕组的绕制和嵌线都是按照一定的规律排布和设置的。定 子绕组的这种绕制和嵌线方法能够有利于电动机内部产生旋转磁场， 提出问题，学生思考: 绕组的绕制和嵌放是按照什么规律设置的？我们是否可以重新绕制定子绕组并嵌放到电动 机内部呢？从而引入实操内容。 【讲授新课】 1 •绕线专用工具介绍（实物展示） （1）绕线机。在工厂中绕制线圈都采用专用的大型绕线机。对于普通小型电机的绕组，可 用小型手摇绕线机。 通过对电机绕组的绕制和嵌线拆除，进一步了解电机的基本结构与原 理，掌握绕制嵌线步骤、工艺规范及注意事项，学会正确的使用专业工 具。 ⑶ 线板要光滑，厚薄适中，要求能划入槽内 由竹子或硬质塑料等制成，如图 3-6 2/3 处。 （4） 压线板。一般用黄铜或低碳钢制成，形状如图 利用压线板将蓬松的导线压实，使竹签能顺利打入槽内。 划线板。 所示，划线端呈鸭嘴形或匕首形，划 3—7 所示，当嵌完每槽导线后，就 ■ Z 服同堆学熾览 2 •定子绕组展开图的绘制 现以4 极24 槽单层绕组的三相笼式异步电机为例来说明定子绕组展开图的绘制过程。 什 么是展开图呢？设想用纸做一个圆筒来表示定子的内圆， 用画在圆筒内表面上的相互平行的 直线表示定子槽内的线圈边，用数字标明槽的号数，如图 3—8(a)所示。然后，沿1 号槽 与最末一个槽之问的点划线剪开， 如图3—8(b)所示。展开后就得到如图 3— 8(c)所示的平 面图，把线圈和它们的连接方法画在这个平面图上，就是展开图。 冬吳色定r 绕创展II 來总■国 (i) 定子绕组展开图的绘制步骤。 ① 画槽标号。在纸上等距离地把所修电动机的定子槽画成平行线。因电动机定子为 24 槽，故画2...
