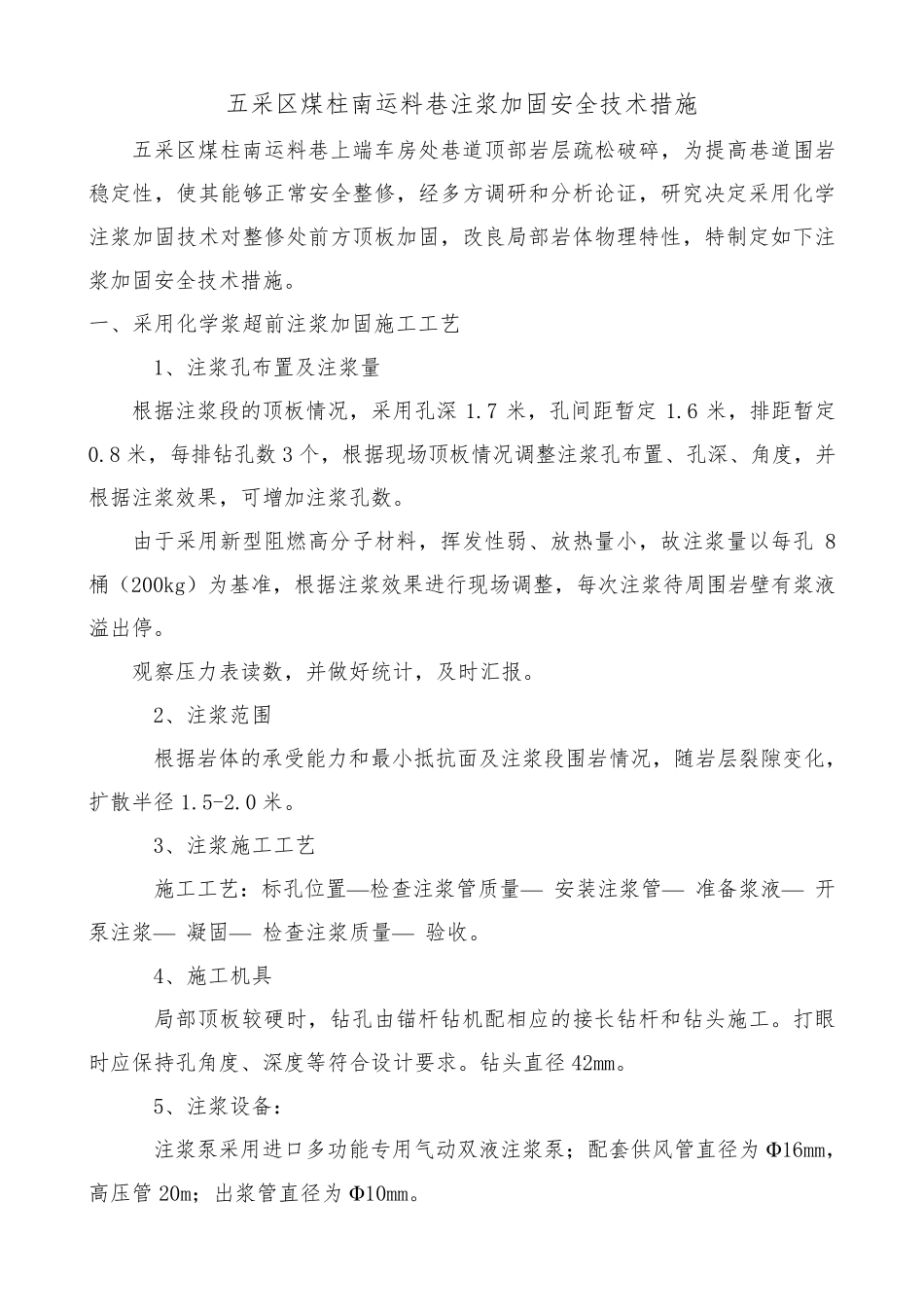

五采区煤柱南运料巷注浆加固安全技术措施 五采区煤柱南运料巷上端车房处巷道顶部岩层疏松破碎，为提高巷道围岩稳定性，使其能够正常安全整修，经多方调研和分析论证，研究决定采用化学注浆加固技术对整修处前方顶板加固，改良局部岩体物理特性，特制定如下注浆加固安全技术措施。 一、采用化学浆超前注浆加固施工工艺 1、注浆孔布置及注浆量 根据注浆段的顶板情况，采用孔深1.7 米，孔间距暂定1.6 米，排距暂定0.8 米，每排钻孔数3 个，根据现场顶板情况调整注浆孔布置、孔深、角度，并根据注浆效果，可增加注浆孔数。 由于采用新型阻燃高分子材料，挥发性弱、放热量小，故注浆量以每孔8桶（200kg）为基准，根据注浆效果进行现场调整，每次注浆待周围岩壁有浆液溢出停。 观察压力表读数，并做好统计，及时汇报。 2、注浆范围 根据岩体的承受能力和最小抵抗面及注浆段围岩情况，随岩层裂隙变化，扩散半径1.5-2.0 米。 3、注浆施工工艺 施工工艺：标孔位置—检查注浆管质量— 安装注浆管— 准备浆液— 开泵注浆— 凝固— 检查注浆质量— 验收。 4、施工机具 局部顶板较硬时，钻孔由锚杆钻机配相应的接长钻杆和钻头施工。打眼时应保持孔角度、深度等符合设计要求。钻头直径42mm。 5、注浆设备： 注浆泵采用进口多功能专用气动双液注浆泵；配套供风管直径为Φ16mm，高压管20m；出浆管直径为Φ10mm。 注浆设备选用QB—12 气动高压注浆泵，技术参数如下： （1）压力比 65：1 （2）最大排量 20L/min （3）供气压力 0.2～0.6Mpa （4）压气消耗量 1.5m 3/min （5）重量 45Kg 6、注浆用材料：采用阻燃高分子化学材料。 施 工 流 程 图 二、采用化学浆超前注浆加固施工程序 材 料、仪 器 下 井 施 工 现 场 准 备 施 工 仪 器 准 备 风源、水源和清洗剂的准备 高压管、风动泵及枪的检查 打 孔 仪器连接及冲洗 施工完毕关闭风源及清理现场，施工负责人必须在现场停留30 分钟，确认无问题后方可收工。 用清洗剂和水清洗泵和枪 换孔注浆和注水，冲洗管路和混合封 孔 、注 浆和注水 1、 前期准备工作 （1）将风、水接至施工作业现场。 （2）清理工作面底板浮砟及其它杂物。 2、 施工质量要求 施工时注浆孔间排距、倾角、孔深等参数要符合设计要求，一般角度误差不超过5°，间距误差不超过0.3m。遇有特殊情况可由现场技术人员指导作适当调整。 3、施工顺序及施工方法： 先进行...
