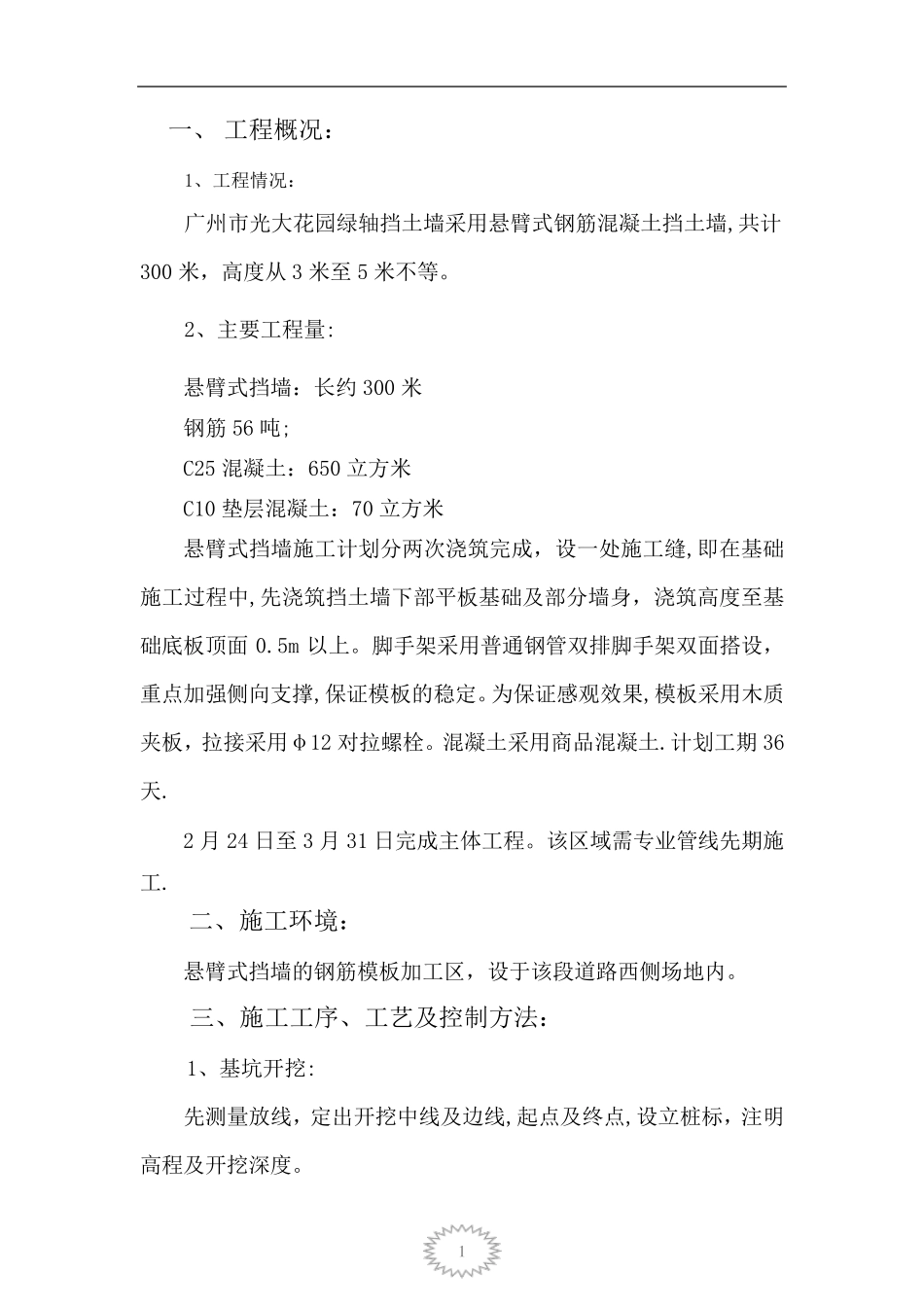

1 一、 工程概况： 1、工程情况： 广州市光大花园绿轴挡土墙采用悬臂式钢筋混凝土挡土墙,共计300 米，高度从3 米至5 米不等。 2、主要工程量: 悬臂式挡墙：长约300 米 钢筋56 吨; C25 混凝土：650 立方米 C10 垫层混凝土：70 立方米 悬臂式挡墙施工计划分两次浇筑完成，设一处施工缝,即在基础施工过程中,先浇筑挡土墙下部平板基础及部分墙身，浇筑高度至基础底板顶面0.5m 以上。脚手架采用普通钢管双排脚手架双面搭设，重点加强侧向支撑,保证模板的稳定。为保证感观效果,模板采用木质夹板，拉接采用φ12 对拉螺栓。混凝土采用商品混凝土.计划工期36天. 2 月24 日至3 月31 日完成主体工程。该区域需专业管线先期施工. 二、施工环境： 悬臂式挡墙的钢筋模板加工区，设于该段道路西侧场地内。 三、施工工序、工艺及控制方法： 1、基坑开挖: 先测量放线，定出开挖中线及边线,起点及终点,设立桩标，注明高程及开挖深度。 2 基坑开挖应保持良好的排水，基坑外设置集水坑，以利于基底排水。 本工程基槽土方采用人工配合挖掘机进行开挖。用挖掘机开挖至设计标高+20cm 处，然后人工挖除剩余20cm 土,以免机械扰动原状土或超挖。开挖成型后坑底高程控制在+20mm 以内，轴线位移小于10mm. 基坑开挖后应检验基底承载力,合格后,妥善修整，在最短的时间内放样。 2、地基处理： 地基承载力应达到150Kpa,当地基发现有淤泥层或软土层时,需进行换土处理，计划采用碎石换填，报监理工程师及业主对地基进行检验后，才进行施工。 3、混凝土垫层施工： 根据设计图纸要求。基底浇筑10cm 厚，C10 混凝土垫层, 混凝土垫层每侧比基础宽出10cm。在挡墙基础的凹槽处，设置木模板。垫层顶高程偏差在0～–20mm 之内，轴线位移在10mm 以内，平面尺寸偏差在+100mm~0 之内. 4、钢筋安装： 钢筋直径在12mm 以上时,采用双面焊接接头，焊接长度不小于6d；其他采用搭接接头形式，搭接长度不小于30d。焊接前清除钢筋表面铁锈、熔渣.焊缝表面平整，接头处无裂纹.焊接钢筋要进行抽样检验，以每300 个同类型接头为一批，切取三个接头进行拉伸试验，其抗拉强度均不得低于该级别钢筋的抗拉强度标准值，且试件断口呈 3 塑性断裂。 现浇钢筋基础先安装基础钢筋,预埋墙身竖向钢筋，待基础浇灌混凝土完后且砼达到2.5Mpa 后，进行墙身钢筋安装。 钢筋现场加工、制作、绑扎。现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线...
