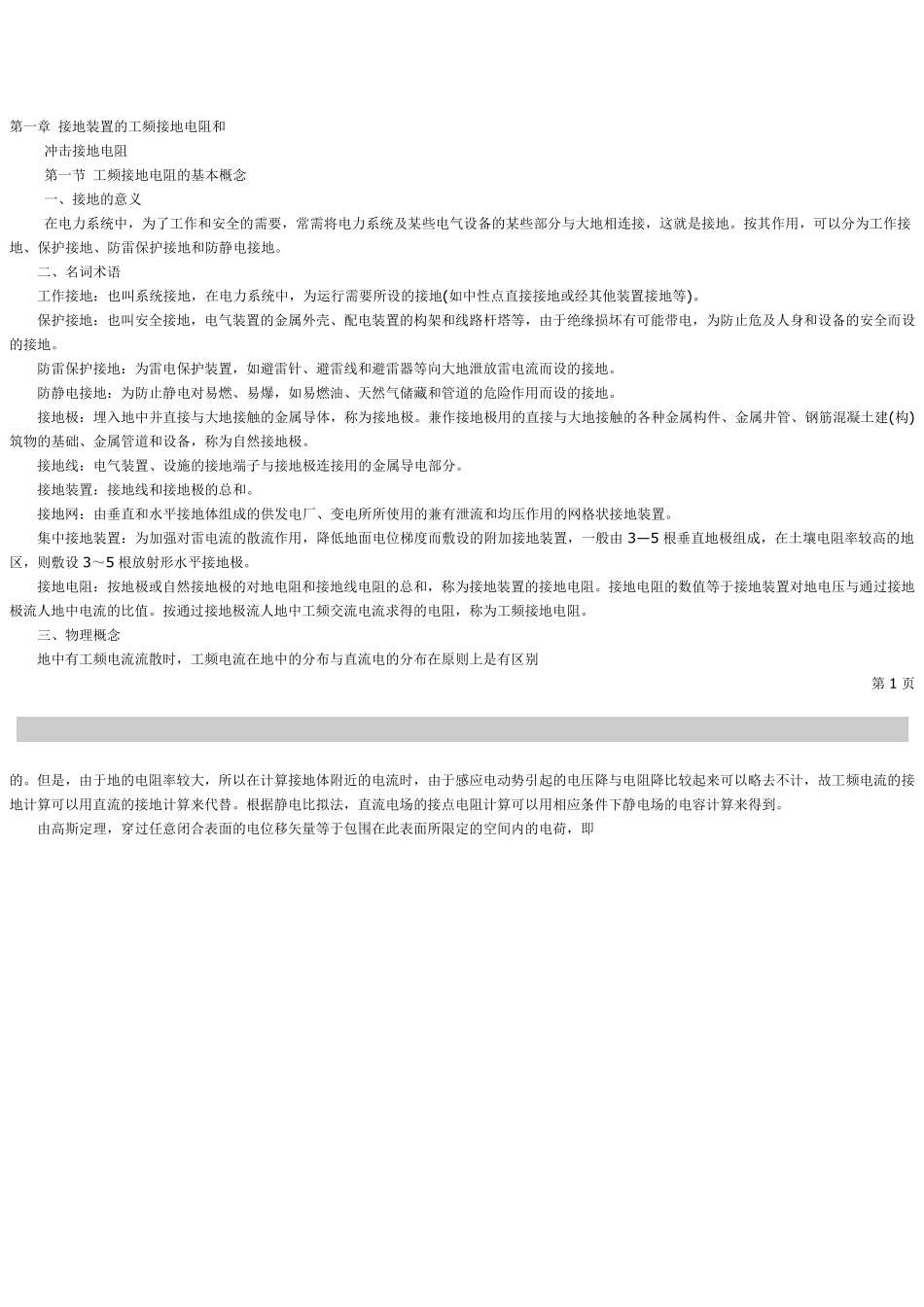

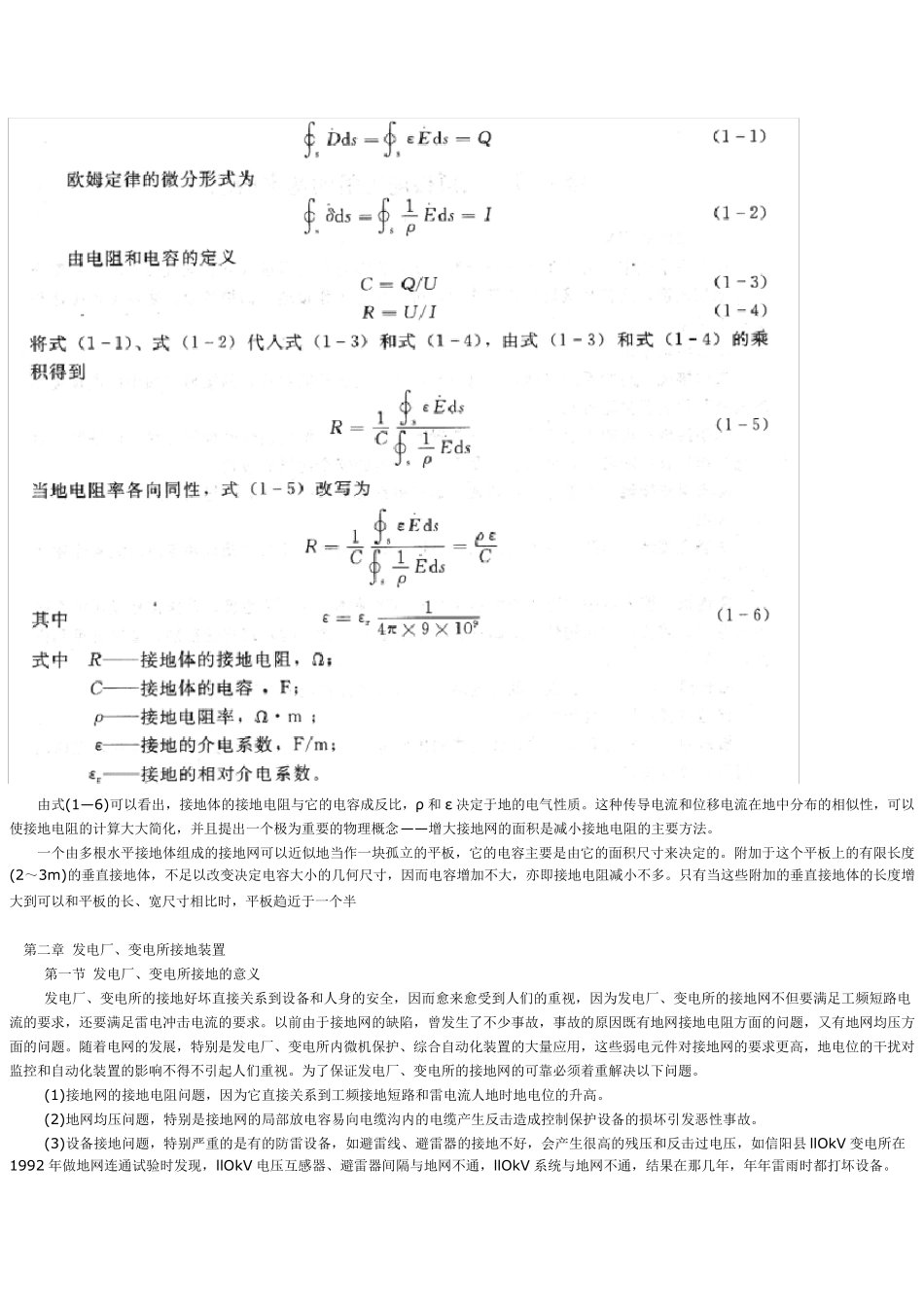

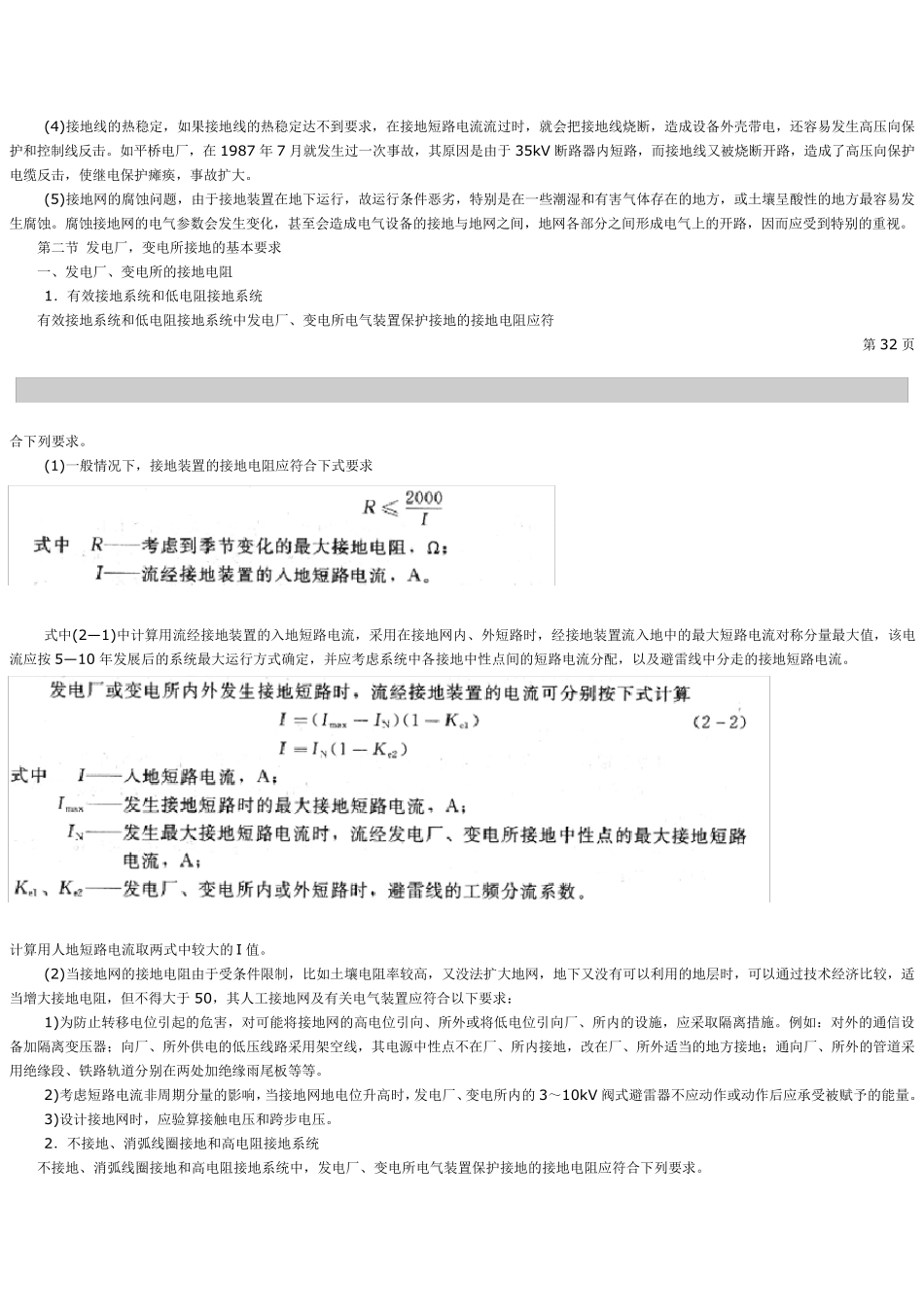

第一章 接地装置的工频接地电阻和 冲击接地电阻 第一节 工频接地电阻的基本概念 一、接地的意义 在电力系统中，为了工作和安全的需要，常需将电力系统及某些电气设备的某些部分与大地相连接，这就是接地。按其作用，可以分为工作接地、保护接地、防雷保护接地和防静电接地。 二、名词术语 工作接地：也叫系统接地，在电力系统中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。 保护接地：也叫安全接地，电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止危及人身和设备的安全而设的接地。 防雷保护接地：为雷电保护装置，如避雷针、避雷线和避雷器等向大地泄放雷电流而设的接地。 防静电接地：为防止静电对易燃、易爆，如易燃油、天然气储藏和管道的危险作用而设的接地。 接地极：埋入地中并直接与大地接触的金属导体，称为接地极。兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备，称为自然接地极。 接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。 接地装置：接地线和接地极的总和。 接地网：由垂直和水平接地体组成的供发电厂、变电所所使用的兼有泄流和均压作用的网格状接地装置。 集中接地装置：为加强对雷电流的散流作用，降低地面电位梯度而敷设的附加接地装置，一般由3—5 根垂直地极组成，在土壤电阻率较高的地区，则敷设3～5 根放射形水平接地极。 接地电阻：按地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地极流人地中电流的比值。按通过接地极流人地中工频交流电流求得的电阻，称为工频接地电阻。 三、物理概念 地中有工频电流流散时，工频电流在地中的分布与直流电的分布在原则上是有区别 第1 页 的。但是，由于地的电阻率较大，所以在计算接地体附近的电流时，由于感应电动势引起的电压降与电阻降比较起来可以略去不计，故工频电流的接地计算可以用直流的接地计算来代替。根据静电比拟法，直流电场的接点电阻计算可以用相应条件下静电场的电容计算来得到。 由高斯定理，穿过任意闭合表面的电位移矢量等于包围在此表面所限定的空间内的电荷，即 由式(1—6)可以看出，接地体的接地电阻与它的电容成反比，ρ 和ε 决定于地的电气性质。这种传导电流和位移电流在地中分布的相似性，可以使接地电阻的计算大大简...
