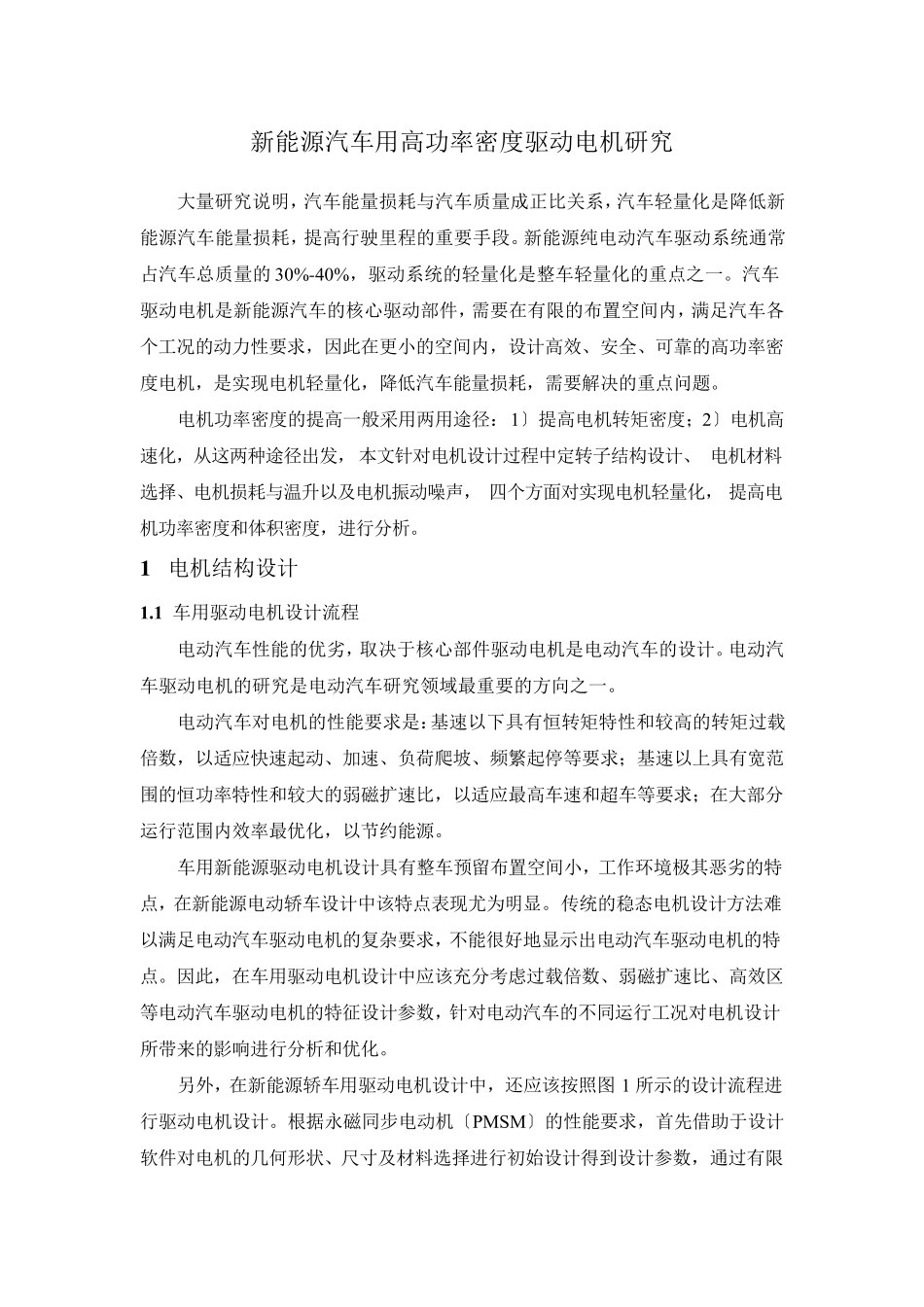

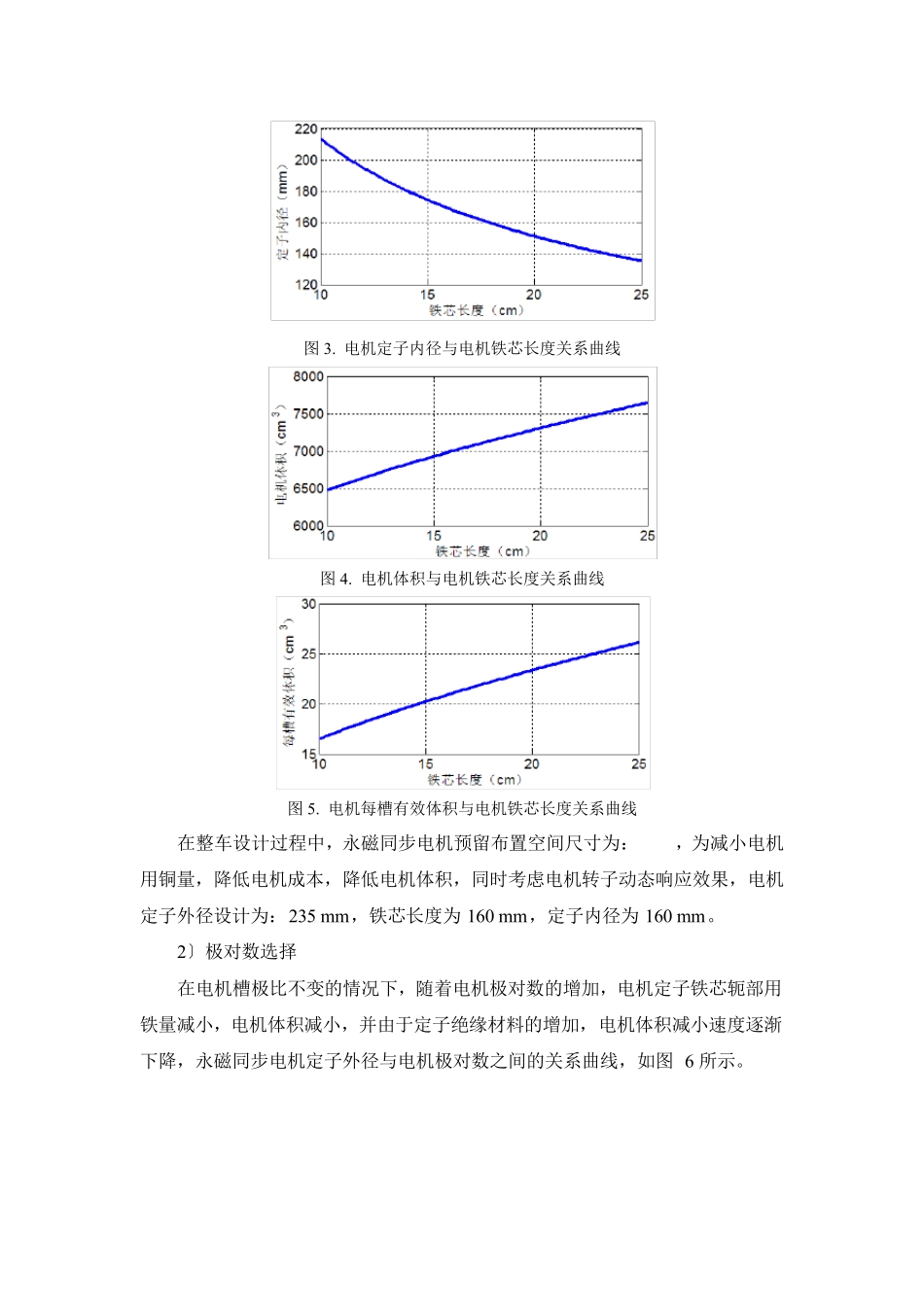

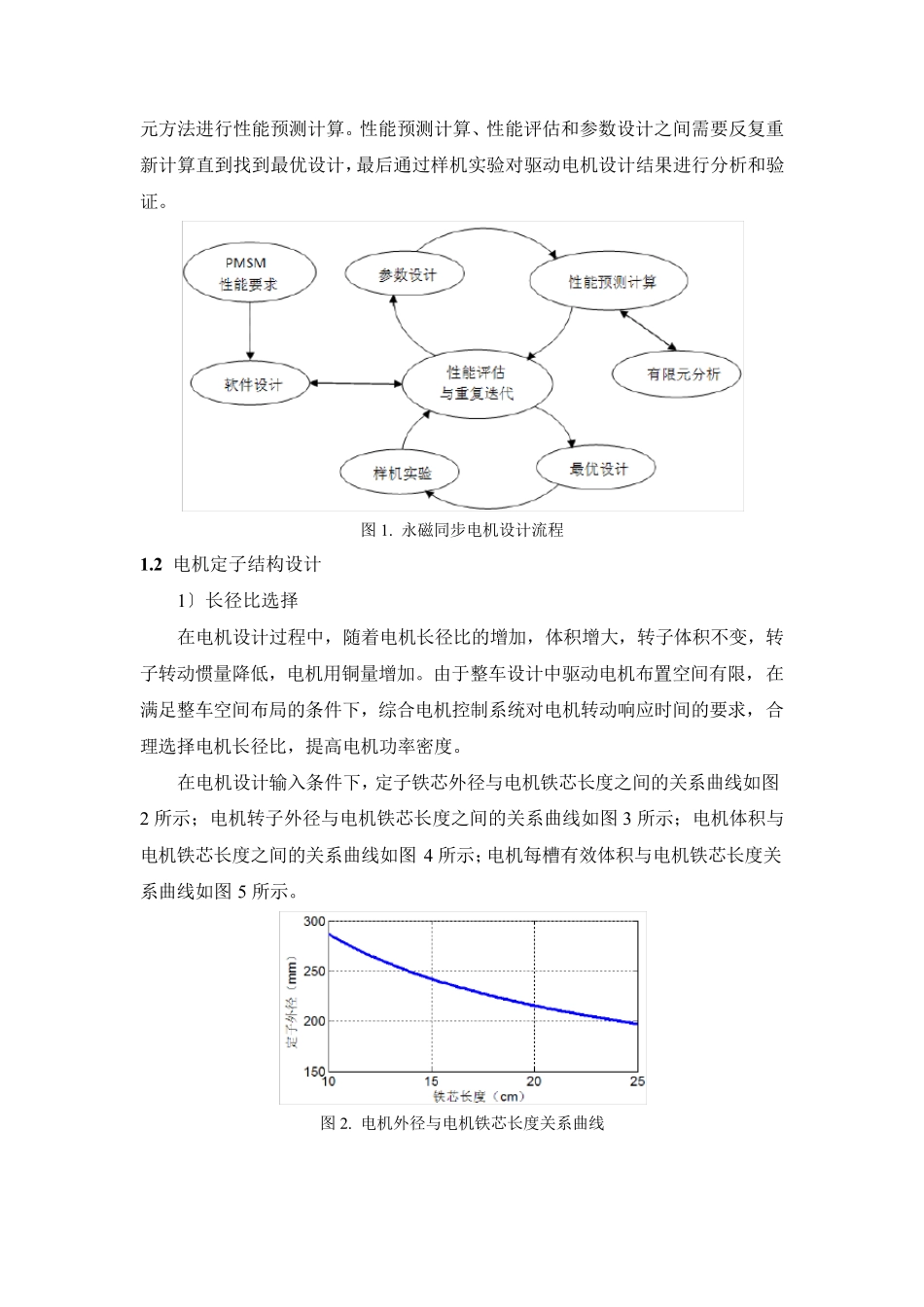

新能源汽车用高功率密度驱动电机研究 大量研究说明,汽车能量损耗与汽车质量成正比关系,汽车轻量化是降低新能源汽车能量损耗,提高行驶里程的重要手段。新能源纯电动汽车驱动系统通常占汽车总质量的30%-40%,驱动系统的轻量化是整车轻量化的重点之一。汽车驱动电机是新能源汽车的核心驱动部件,需要在有限的布置空间内,满足汽车各个工况的动力性要求,因此在更小的空间内,设计高效、安全、可靠的高功率密度电机,是实现电机轻量化,降低汽车能量损耗,需要解决的重点问题。 电机功率密度的提高一般采用两用途径:1〕提高电机转矩密度;2〕电机高速化,从这两种途径出发,本文针对电机设计过程中定转子结构设计、 电机材料选择、电机损耗与温升以及电机振动噪声,四个方面对实现电机轻量化,提高电机功率密度和体积密度,进行分析。 1 电机结构设计 1.1 车用驱动电机设计流程 电动汽车性能的优劣,取决于核心部件驱动电机是电动汽车的设计。电动汽车驱动电机的研究是电动汽车研究领域最重要的方向之一。 电动汽车对电机的性能要求是:基速以下具有恒转矩特性和较高的转矩过载倍数,以适应快速起动、加速、负荷爬坡、频繁起停等要求;基速以上具有宽范围的恒功率特性和较大的弱磁扩速比,以适应最高车速和超车等要求;在大部分运行范围内效率最优化,以节约能源。 车用新能源驱动电机设计具有整车预留布置空间小,工作环境极其恶劣的特点,在新能源电动轿车设计中该特点表现尤为明显。传统的稳态电机设计方法难以满足电动汽车驱动电机的复杂要求,不能很好地显示出电动汽车驱动电机的特点。因此,在车用驱动电机设计中应该充分考虑过载倍数、弱磁扩速比、高效区等电动汽车驱动电机的特征设计参数,针对电动汽车的不同运行工况对电机设计所带来的影响进行分析和优化。 另外,在新能源轿车用驱动电机设计中,还应该按照图1 所示的设计流程进行驱动电机设计。根据永磁同步电动机〔PMS M〕的性能要求,首先借助于设计软件对电机的几何形状、尺寸及材料选择进行初始设计得到设计参数,通过有限元方法进行性能预测计算。性能预测计算、性能评估和参数设计之间需要反复重新计算直到找到最优设计,最后通过样机实验对驱动电机设计结果进行分析和验证。 图1. 永磁同步电机设计流程 1.2 电机定子结构设计 1〕长径比选择 在电机设计过程中,随着电机长径比的增加,体积增大,转子体积不变,转子转动惯量降低,电机用铜量增加。由于整车设...
