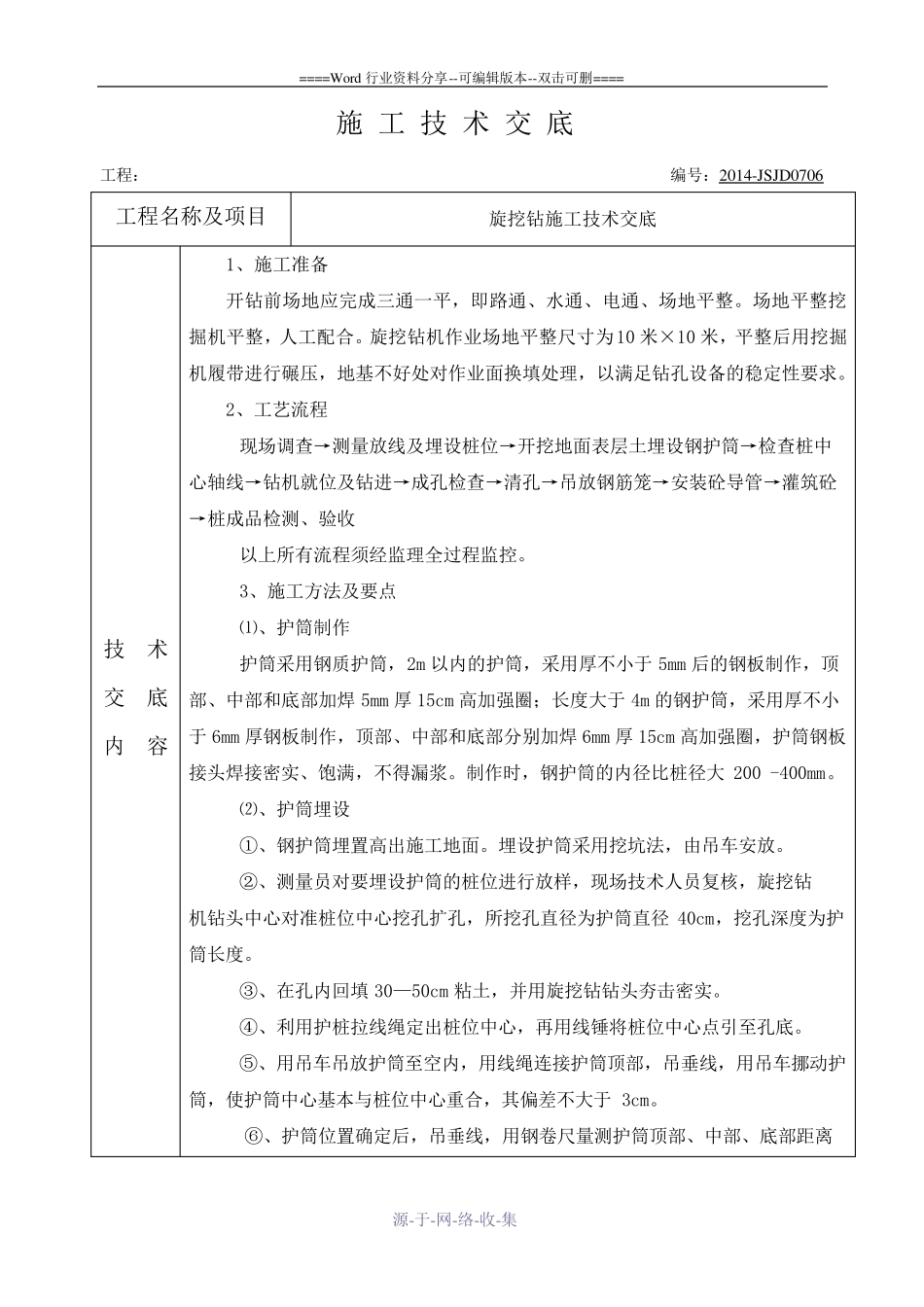

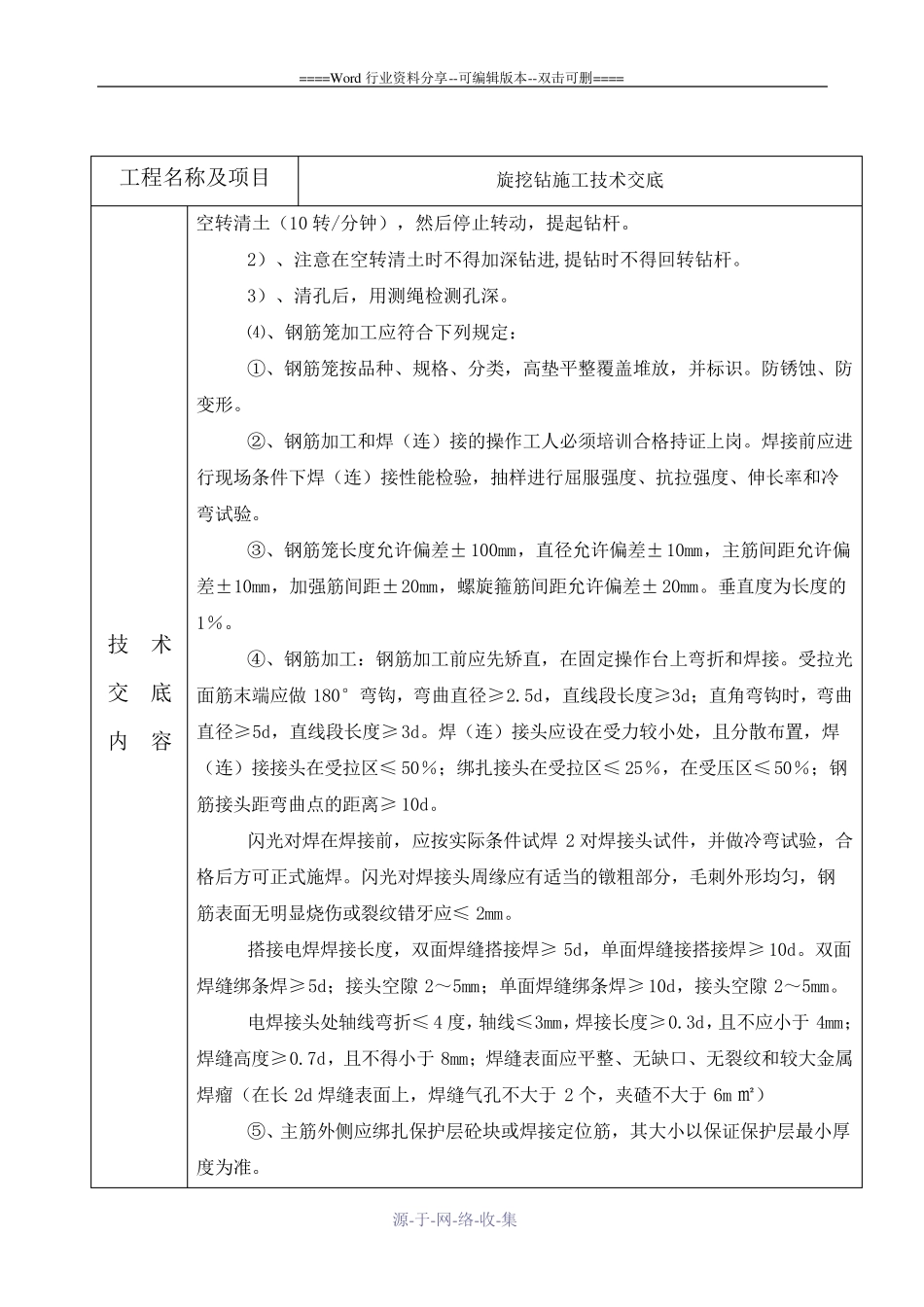

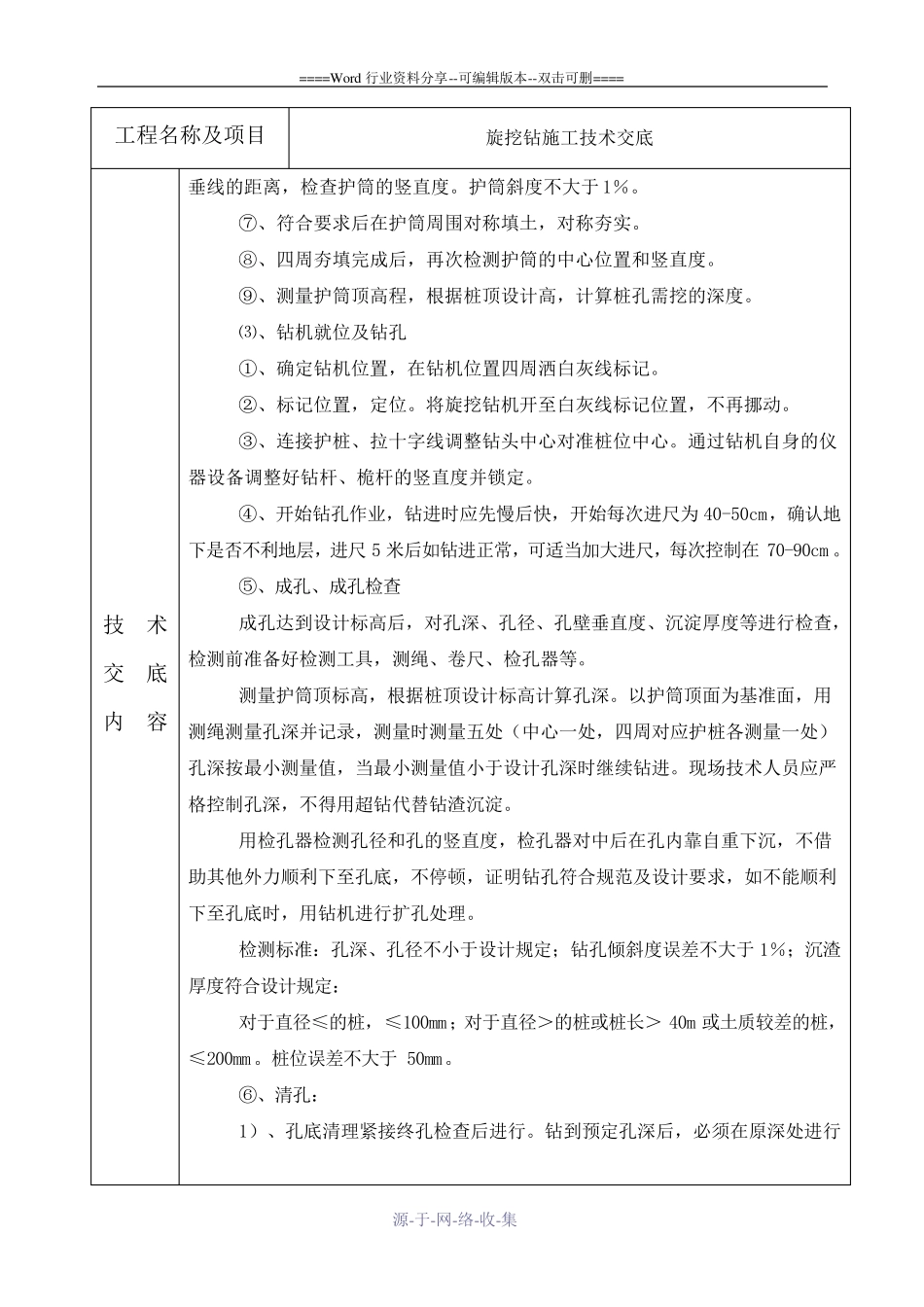

====Word 行业资料分享--可编辑版本--双击可删==== 源-于-网-络-收-集 施 工 技 术 交 底 工程： 编号：2014-JSJD0706 工程名称及项目 旋挖钻施工技术交底 技 术 交 底 内 容 1、施工准备 开钻前场地应完成三通一平，即路通、水通、电通、场地平整。场地平整挖掘机平整，人工配合。旋挖钻机作业场地平整尺寸为10 米×10 米，平整后用挖掘机履带进行碾压，地基不好处对作业面换填处理，以满足钻孔设备的稳定性要求。 2、工艺流程 现场调查→测量放线及埋设桩位→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位及钻进→成孔检查→清孔→吊放钢筋笼→安装砼导管→灌筑砼→桩成品检测、验收 以上所有流程须经监理全过程监控。 3、施工方法及要点 ⑴、护筒制作 护筒采用钢质护筒，2m 以内的护筒，采用厚不小于5mm 后的钢板制作，顶部、中部和底部加焊5mm 厚15cm 高加强圈；长度大于4m 的钢护筒，采用厚不小于6mm 厚钢板制作，顶部、中部和底部分别加焊6mm 厚15cm 高加强圈，护筒钢板接头焊接密实、饱满，不得漏浆。制作时，钢护筒的内径比桩径大200 -400mm。 ⑵、护筒埋设 ①、钢护筒埋置高出施工地面。埋设护筒采用挖坑法，由吊车安放。 ②、测量员对要埋设护筒的桩位进行放样，现场技术人员复核，旋挖钻 机钻头中心对准桩位中心挖孔扩孔，所挖孔直径为护筒直径40cm，挖孔深度为护筒长度。 ③、在孔内回填30—50cm 粘土，并用旋挖钻钻头夯击密实。 ④、利用护桩拉线绳定出桩位中心，再用线锤将桩位中心点引至孔底。 ⑤、用吊车吊放护筒至空内，用线绳连接护筒顶部，吊垂线，用吊车挪动护筒，使护筒中心基本与桩位中心重合，其偏差不大于3cm。 ⑥、护筒位置确定后，吊垂线，用钢卷尺量测护筒顶部、中部、底部距离 ====Word 行业资料分享--可编辑版本--双击可删==== 源-于-网-络-收-集 工程名称及项目 旋挖钻施工技术交底 技 术 交 底 内 容 垂线的距离，检查护筒的竖直度。护筒斜度不大于1％。 ⑦、符合要求后在护筒周围对称填土，对称夯实。 ⑧、四周夯填完成后，再次检测护筒的中心位置和竖直度。 ⑨、测量护筒顶高程，根据桩顶设计高，计算桩孔需挖的深度。 ⑶、钻机就位及钻孔 ①、确定钻机位置，在钻机位置四周洒白灰线标记。 ②、标记位置，定位。将旋挖钻机开至白灰线标记位置，不再挪动。 ③、连接护桩、拉十字线调整钻头中心对准桩位中心。通过钻机自身的仪器设备调整...
