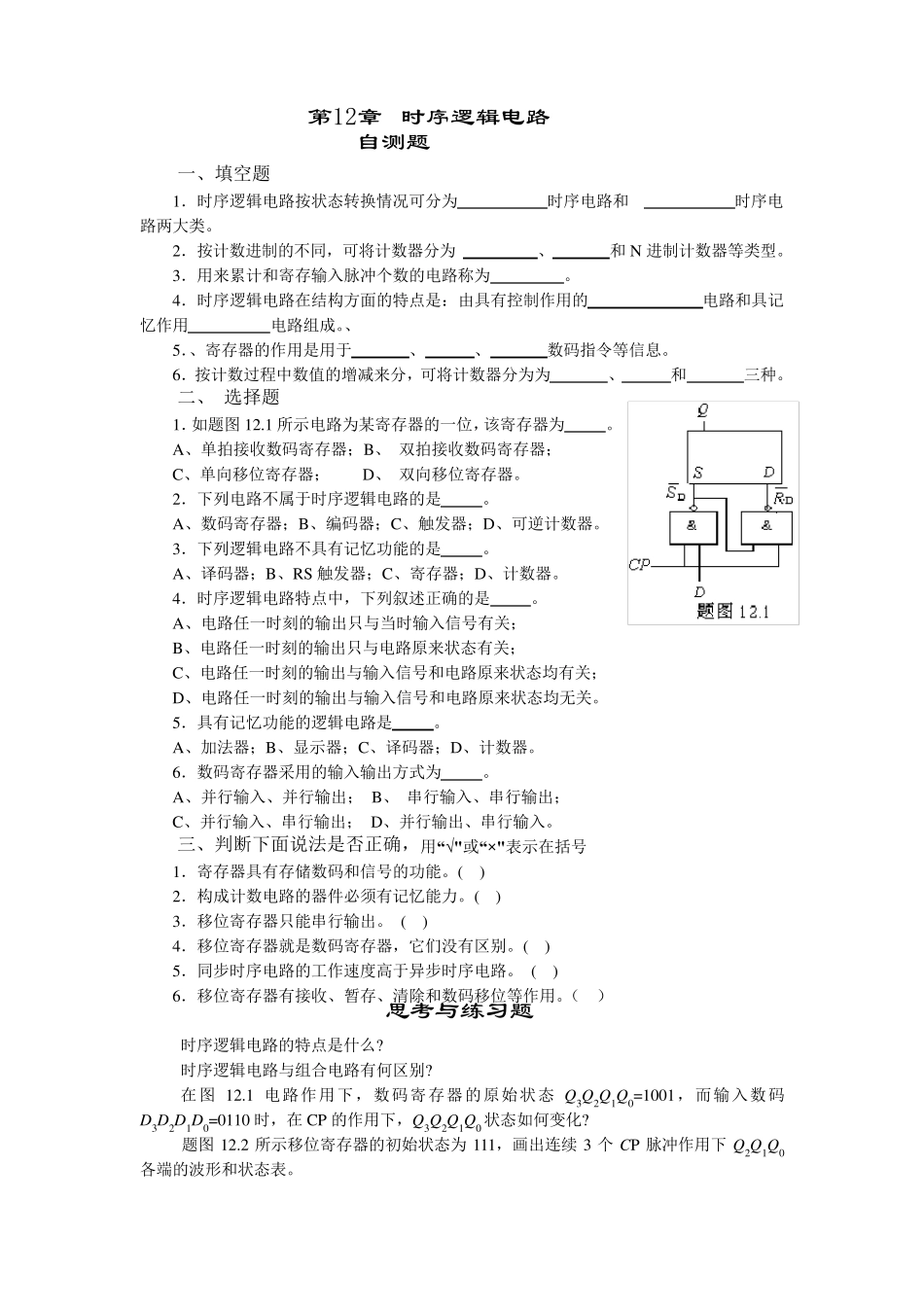

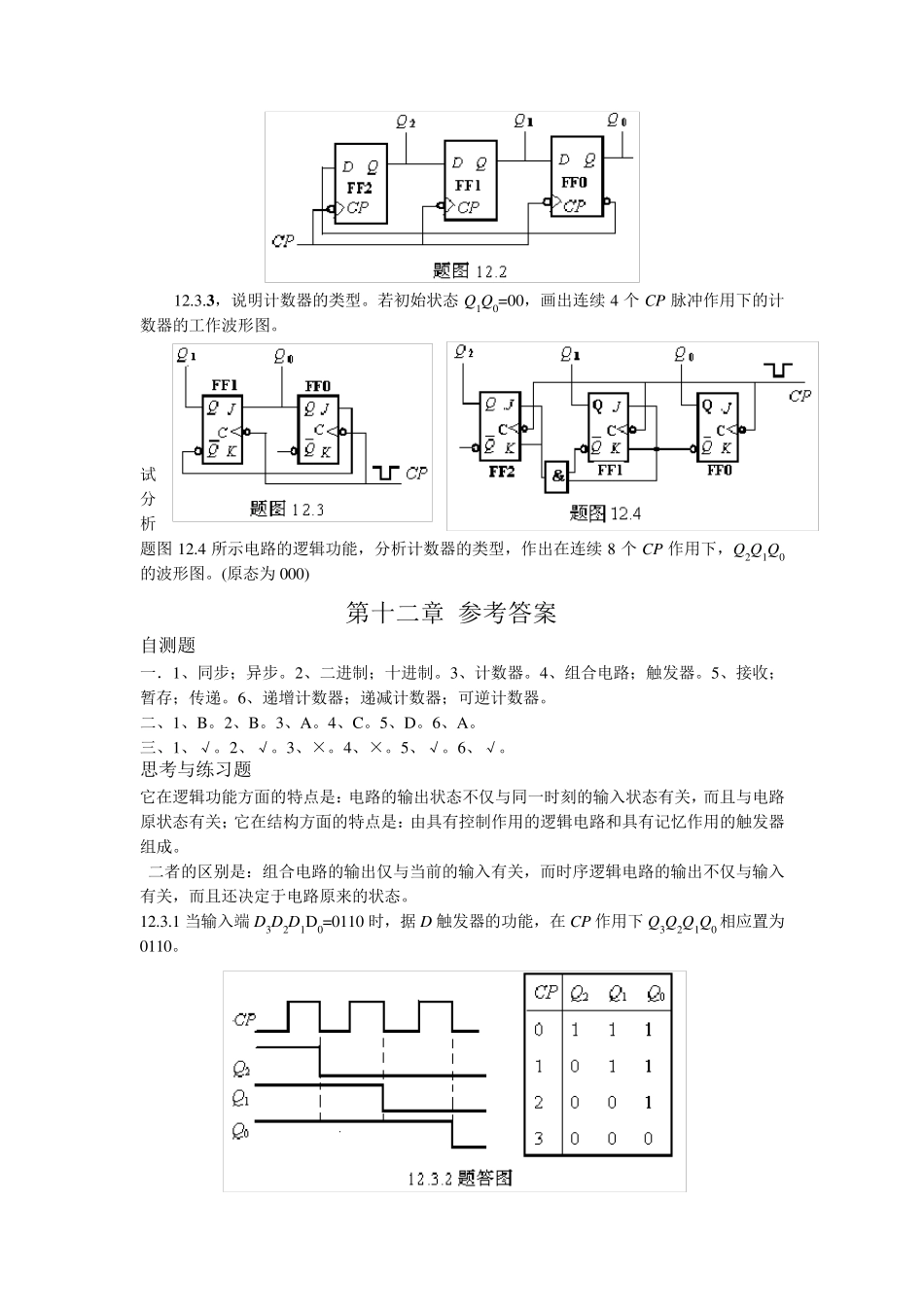

第12章 时序逻辑电路 自测题 一、填空题 1．时序逻辑电路按状态转换情况可分为 时序电路和 时序电路两大类。 2．按计数进制的不同，可将计数器分为 、 和N 进制计数器等类型。 3．用来累计和寄存输入脉冲个数的电路称为 。 4．时序逻辑电路在结构方面的特点是：由具有控制作用的 电路和具记忆作用 电路组成。、 5．、寄存器的作用是用于 、 、 数码指令等信息。 6．按计数过程中数值的增减来分，可将计数器分为为 、 和 三种。 二、 选择题 1．如题图12.1 所示电路为某寄存器的一位，该寄存器为 。 A、单拍接收数码寄存器；B、 双拍接收数码寄存器； C、单向移位寄存器； D、 双向移位寄存器。 2．下列电路不属于时序逻辑电路的是 。 A、数码寄存器；B、编码器；C、触发器；D、可逆计数器。 3．下列逻辑电路不具有记忆功能的是 。 A、译码器；B、RS 触发器；C、寄存器；D、计数器。 4．时序逻辑电路特点中，下列叙述正确的是 。 A、电路任一时刻的输出只与当时输入信号有关； B、电路任一时刻的输出只与电路原来状态有关； C、电路任一时刻的输出与输入信号和电路原来状态均有关； D、电路任一时刻的输出与输入信号和电路原来状态均无关。 5．具有记忆功能的逻辑电路是 。 A、加法器；B、显示器；C、译码器；D、计数器。 6．数码寄存器采用的输入输出方式为 。 A、并行输入、并行输出； B、 串行输入、串行输出； C、并行输入、串行输出； D、并行输出、串行输入。 三、判断下面说法是否正确，用“√"或“×"表示在括号 1．寄存器具有存储数码和信号的功能。( ) 2．构成计数电路的器件必须有记忆能力。( ) 3．移位寄存器只能串行输出。 ( ) 4．移位寄存器就是数码寄存器，它们没有区别。( ) 5．同步时序电路的工作速度高于异步时序电路。 ( ) 6．移位寄存器有接收、暂存、清除和数码移位等作用。（ ） 思考与练习题 时序逻辑电路的特点是什么? 时序逻辑电路与组合电路有何区别? 在图12.1 电路作用下，数码寄存器的原始状态Q3Q2Q1Q0=1001，而输入数码D3D2D1D0=0110 时，在CP 的作用下，Q3Q2Q1Q0 状态如何变化? 题图12.2 所示移位寄存器的初始状态为111，画出连续3 个CP 脉冲作用下Q2Q1Q0各端的波形和状态表。 12.3.3，说明计数器的类型。若初始状态Q1Q0=00，画出连续4 个CP 脉冲作用下的计数器的工作波形图。 试分析题图12.4 所示电路的逻辑功能，分析计...
