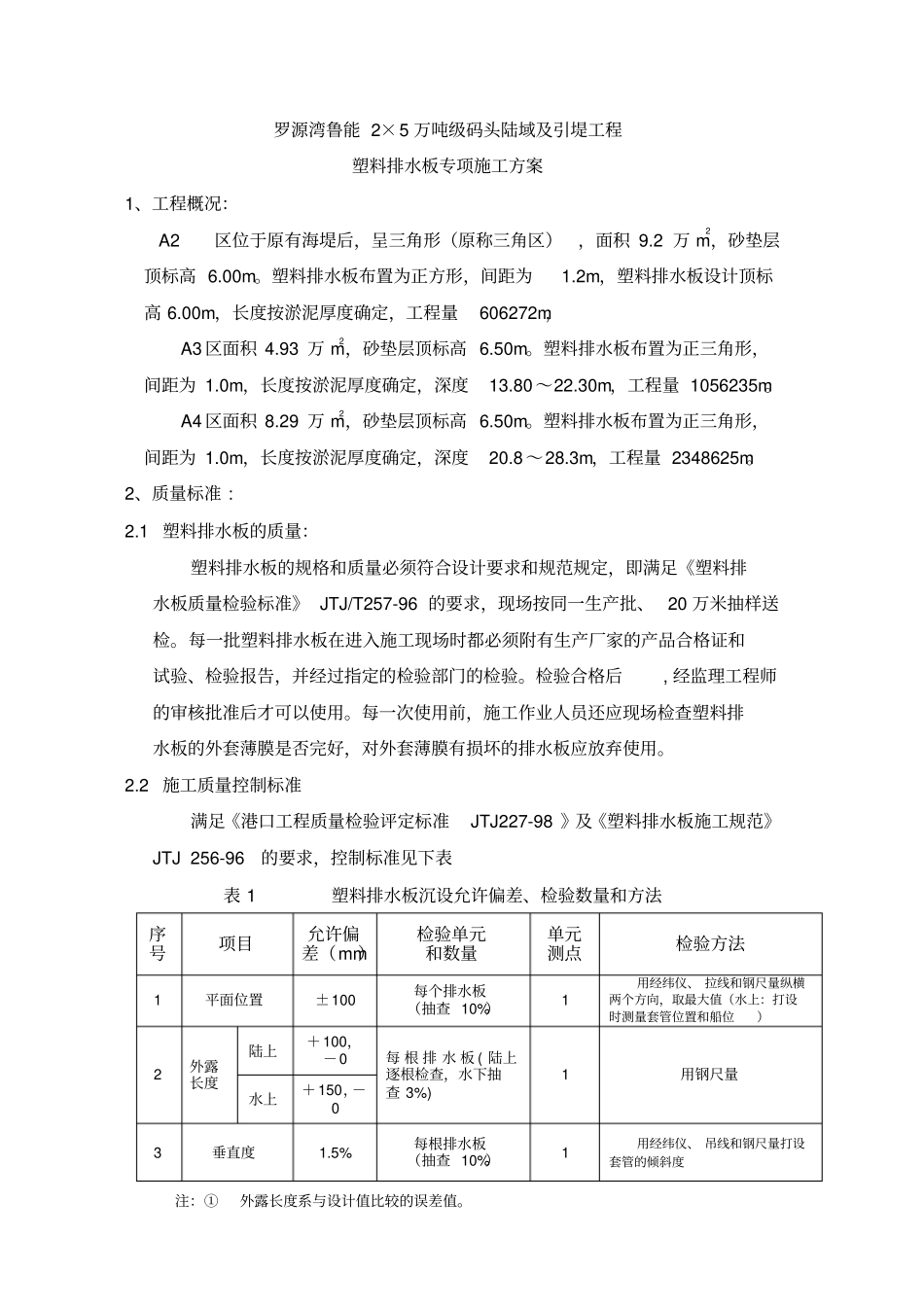

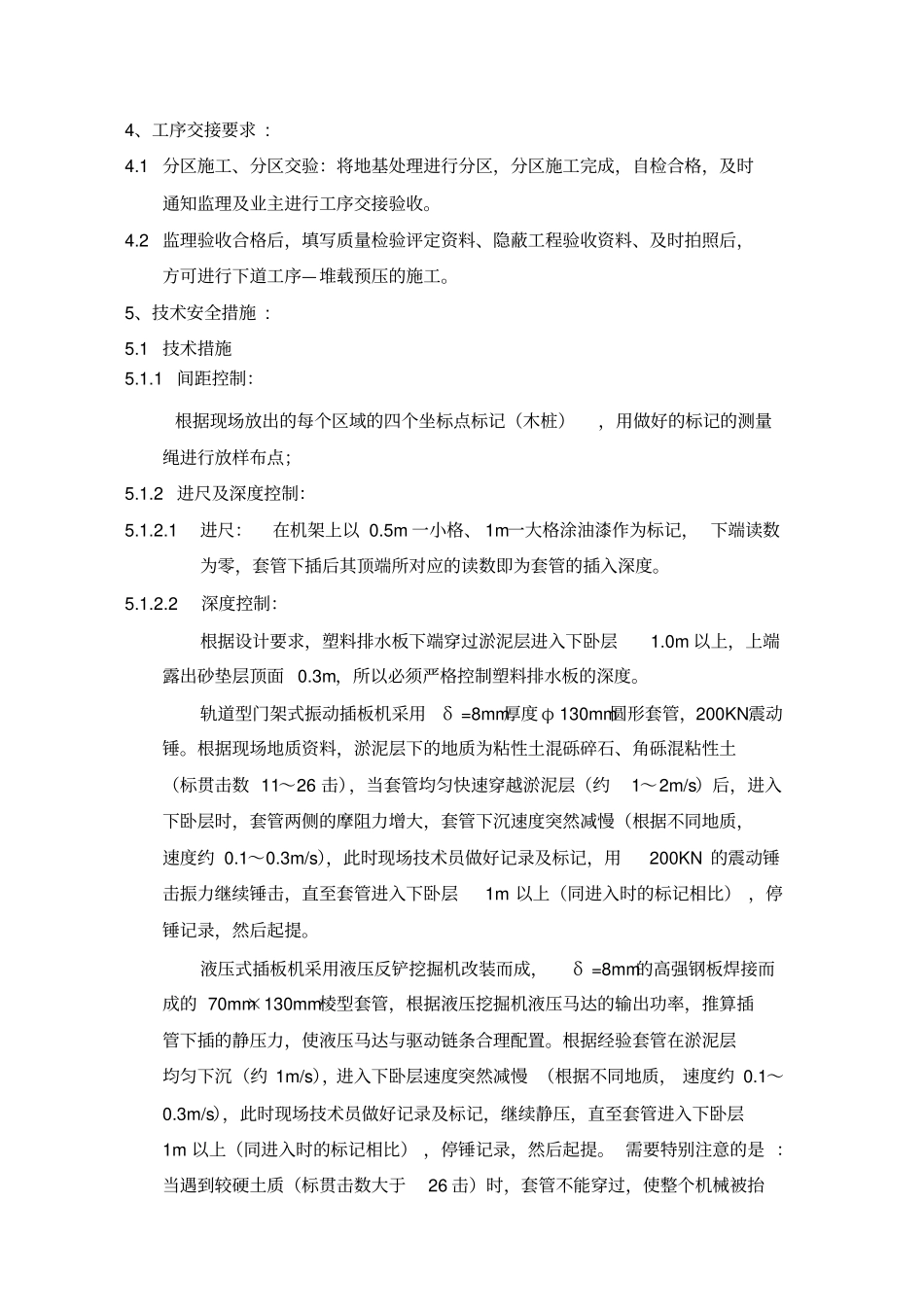

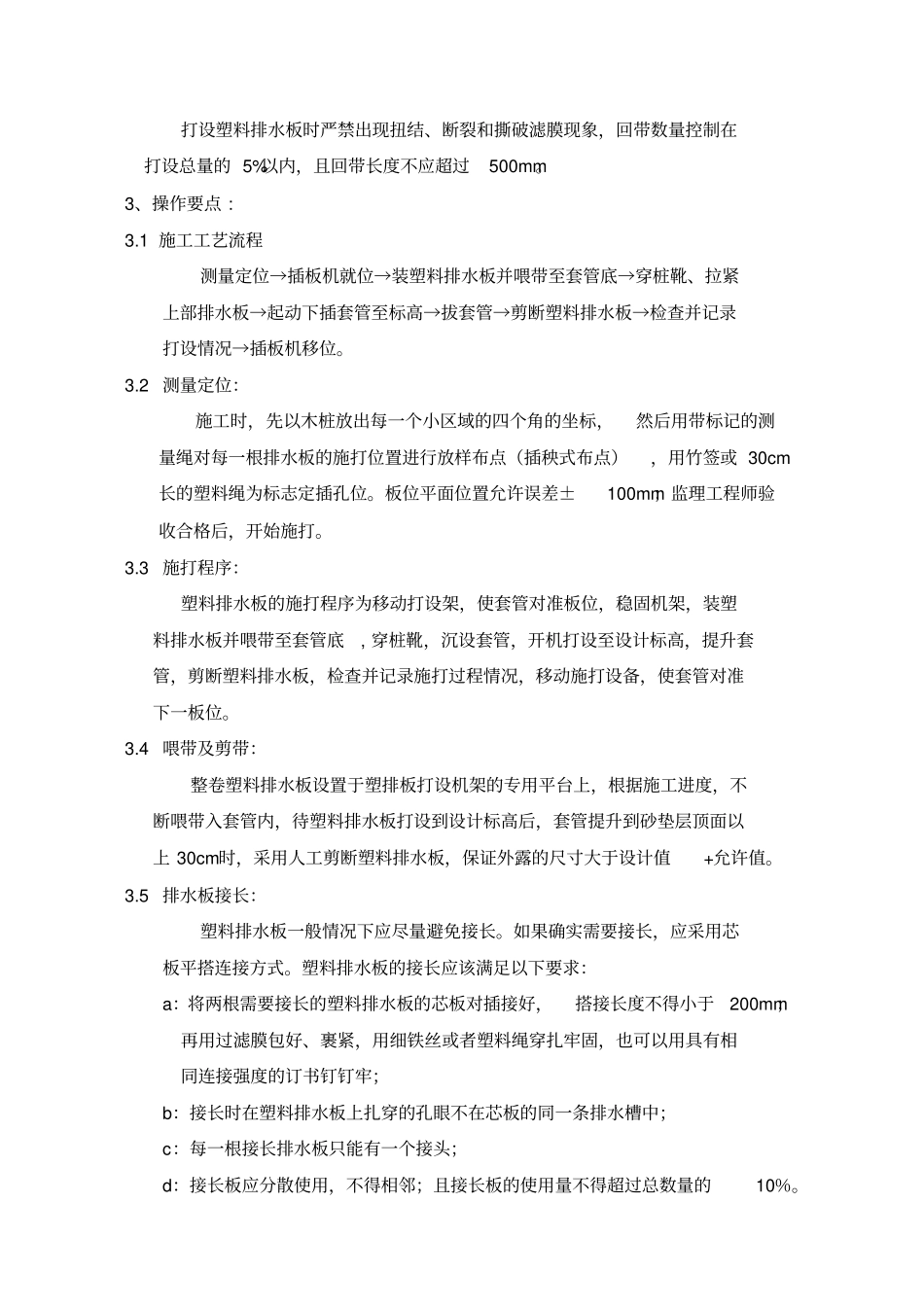

罗源湾鲁能 2×5 万吨级码头陆域及引堤工程塑料排水板专项施工方案1、工程概况： A2区位于原有海堤后，呈三角形（原称三角区），面积 9.2 万 m2，砂垫层顶标高 6.00m。塑料排水板布置为正方形，间距为1.2m，塑料排水板设计顶标高 6.00m，长度按淤泥厚度确定，工程量606272m，A3 区面积 4.93 万 m2，砂垫层顶标高 6.50m。塑料排水板布置为正三角形，间距为 1.0m，长度按淤泥厚度确定，深度13.80 ～22.30m，工程量 1056235m。A4 区面积 8.29 万 m2，砂垫层顶标高 6.50m。塑料排水板布置为正三角形，间距为 1.0m，长度按淤泥厚度确定，深度20.8 ～28.3m，工程量 2348625m。2、质量标准 : 2.1 塑料排水板的质量：塑料排水板的规格和质量必须符合设计要求和规范规定，即满足《塑料排水板质量检验标准》 JTJ/T257-96 的要求，现场按同一生产批、 20 万米抽样送检。每一批塑料排水板在进入施工现场时都必须附有生产厂家的产品合格证和试验、检验报告，并经过指定的检验部门的检验。检验合格后, 经监理工程师的审核批准后才可以使用。每一次使用前，施工作业人员还应现场检查塑料排水板的外套薄膜是否完好，对外套薄膜有损坏的排水板应放弃使用。2.2 施工质量控制标准满足《港口工程质量检验评定标准 JTJ227-98 》及《塑料排水板施工规范》JTJ 256-96的要求，控制标准见下表表 1 塑料排水板沉设允许偏差、检验数量和方法序号项目允许偏差（mm）检验单元和数量单元测点检验方法1 平面位置±100 每个排水板（抽查 10%）1 用经纬仪、 拉线和钢尺量纵横两个方向，取最大值（水上：打设时测量套管位置和船位）2 外露长度陆上＋100，－0 每 根 排 水 板 ( 陆上逐根检查，水下抽查 3%) 1 用钢尺量水上＋150，－0 3 垂直度1.5% 每根排水板（抽查 10%）1 用经纬仪、 吊线和钢尺量打设套管的倾斜度注：①外露长度系与设计值比较的误差值。打设塑料排水板时严禁出现扭结、断裂和撕破滤膜现象，回带数量控制在打设总量的 5%以内，且回带长度不应超过500mm。3、操作要点 : 3.1 施工工艺流程测量定位→插板机就位→装塑料排水板并喂带至套管底→穿桩靴、拉紧上部排水板→起动下插套管至标高→拔套管→剪断塑料排水板→检查并记录打设情况→插板机移位。3.2 测量定位：施工时，先以木桩放出每一个小区域的四个角的坐标，然后用带标记的测量绳对每一根排水板的施打位置进行放样布点（插秧式布点），用竹...
