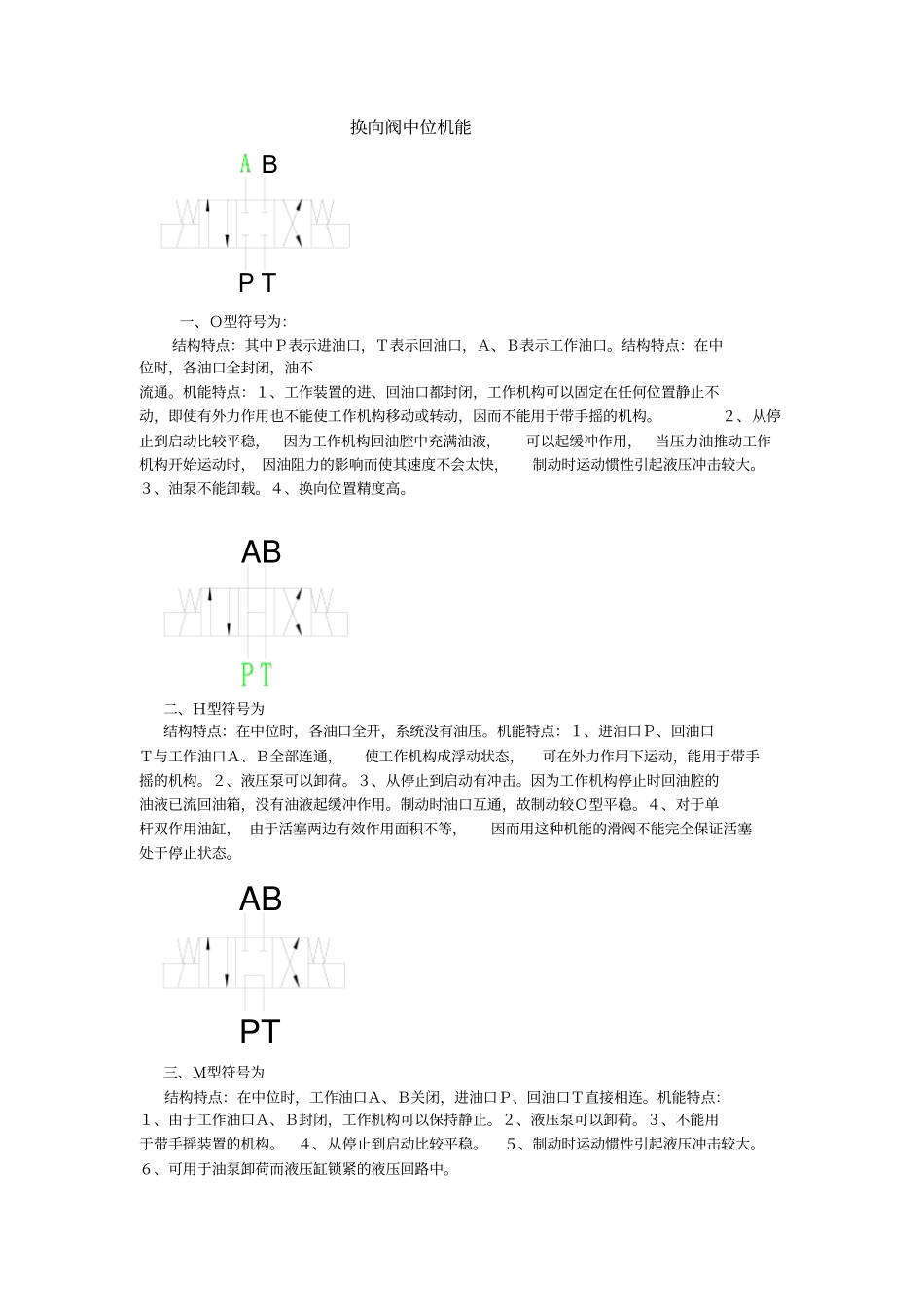

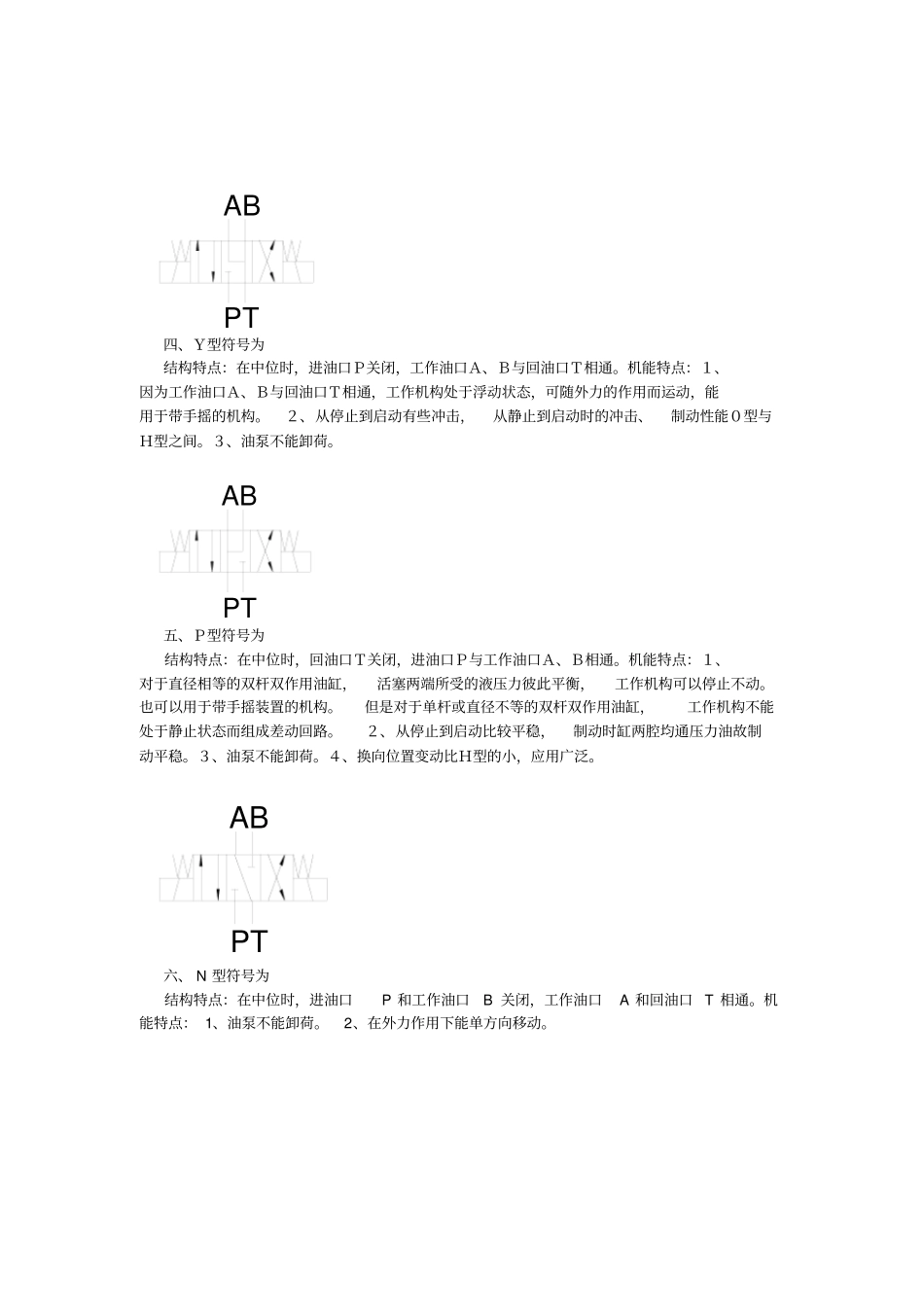

换向阀中位机能P TB一、Ｏ型符号为：结构特点：其中Ｐ表示进油口，Ｔ表示回油口，Ａ、Ｂ表示工作油口。结构特点：在中位时，各油口全封闭，油不流通。机能特点：１、工作装置的进、回油口都封闭，工作机构可以固定在任何位置静止不动，即使有外力作用也不能使工作机构移动或转动，因而不能用于带手摇的机构。２、从停止到启动比较平稳，因为工作机构回油腔中充满油液，可以起缓冲作用，当压力油推动工作机构开始运动时， 因油阻力的影响而使其速度不会太快，制动时运动惯性引起液压冲击较大。３、油泵不能卸载。４、换向位置精度高。AB二、Ｈ型符号为结构特点：在中位时，各油口全开，系统没有油压。机能特点：１、进油口Ｐ、回油口Ｔ与工作油口Ａ、Ｂ全部连通，使工作机构成浮动状态，可在外力作用下运动，能用于带手摇的机构。２、液压泵可以卸荷。３、从停止到启动有冲击。因为工作机构停止时回油腔的油液已流回油箱，没有油液起缓冲作用。制动时油口互通，故制动较Ｏ型平稳。４、对于单杆双作用油缸， 由于活塞两边有效作用面积不等，因而用这种机能的滑阀不能完全保证活塞处于停止状态。PTAB三、Ｍ型符号为结构特点：在中位时，工作油口Ａ、Ｂ关闭，进油口Ｐ、回油口Ｔ直接相连。机能特点：１、由于工作油口Ａ、Ｂ封闭，工作机构可以保持静止。２、液压泵可以卸荷。３、不能用于带手摇装置的机构。４、从停止到启动比较平稳。５、制动时运动惯性引起液压冲击较大。６、可用于油泵卸荷而液压缸锁紧的液压回路中。PTAB四、Ｙ型符号为结构特点：在中位时，进油口Ｐ关闭，工作油口Ａ、Ｂ与回油口Ｔ相通。机能特点：１、因为工作油口Ａ、Ｂ与回油口Ｔ相通，工作机构处于浮动状态，可随外力的作用而运动，能用于带手摇的机构。２、从停止到启动有些冲击，从静止到启动时的冲击、制动性能０型与Ｈ型之间。３、油泵不能卸荷。PTAB五、Ｐ型符号为结构特点：在中位时，回油口Ｔ关闭，进油口Ｐ与工作油口Ａ、Ｂ相通。机能特点：１、对于直径相等的双杆双作用油缸，活塞两端所受的液压力彼此平衡，工作机构可以停止不动。也可以用于带手摇装置的机构。但是对于单杆或直径不等的双杆双作用油缸，工作机构不能处于静止状态而组成差动回路。２、从停止到启动比较平稳，制动时缸两腔均通压力油故制动平稳。３、油泵不能卸荷。４、换向位置变动比Ｈ型的小，应用广泛。PTAB六、 N 型符号为结构特点：在中位时，进油口P 和工作油口B 关闭，工作油口A 和回...
