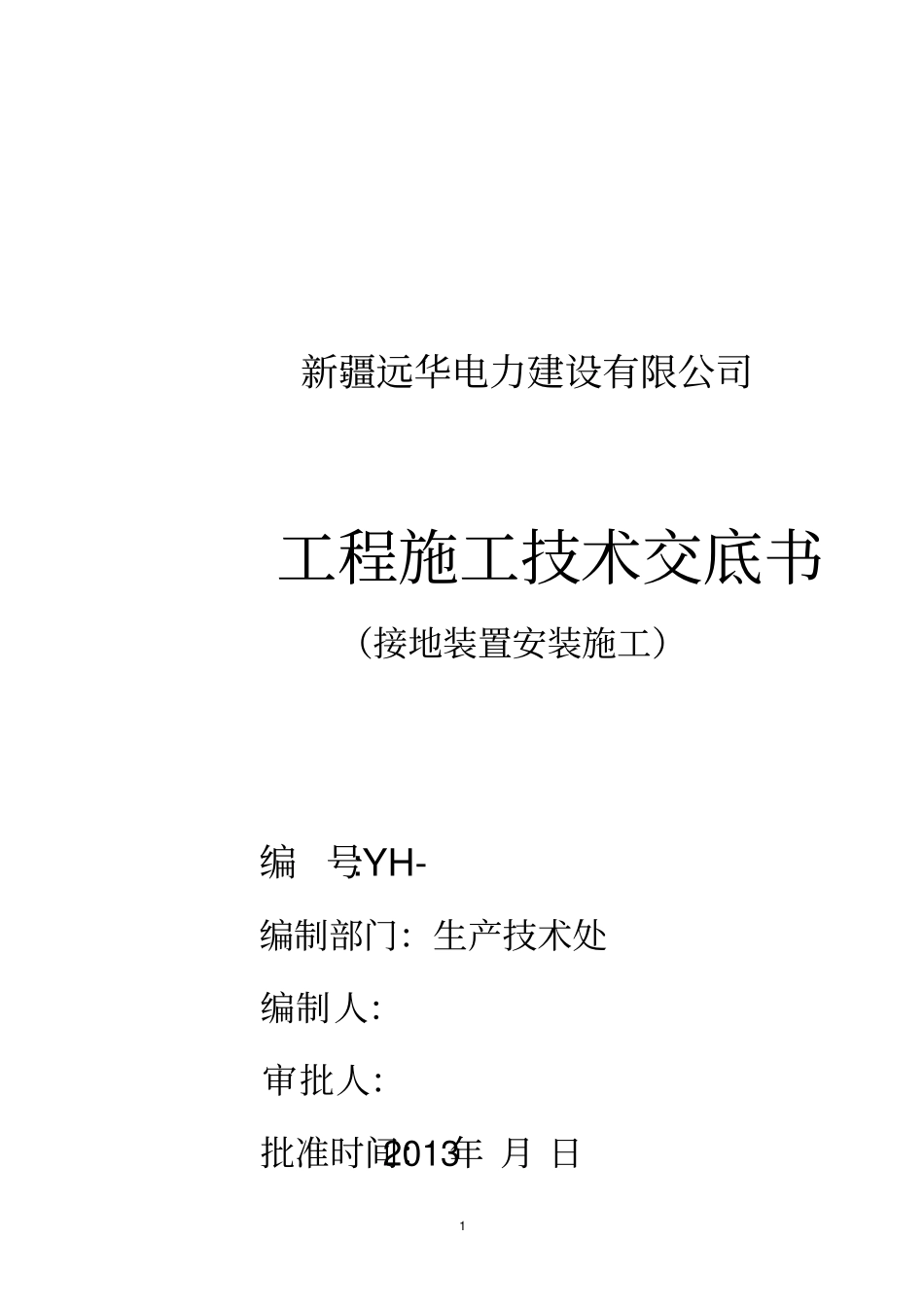

1 新疆远华电力建设有限公司工程施工技术交底书（接地装置安装施工）编 号:YH- 编制部门：生产技术处编制人：审批人：批准时间：2013年 月 日2 技 术 交底工程名称：施工单位新疆远华电力建设有限公司建设单位新疆远华电力建设有限公司交件名称技术交底施工项目接地装置安装施工交底部门 生产技术处 交底人施工期限 2013年 月 日至2013年 月 日交底接收电气安装施工队 接收人交底日期 2013年 月 日施工交底内容接地装置安装施工一、施工准备 1.技术准备：熟悉施工图纸和设计对接地网施工技术要求，熟悉接地网施工规范。 2.材料准备：根据设计规格和型号，结合工程用量进行接地网用镀锌扁钢、角钢（或铜绞线、铜排、铜棒、铜包钢等）等材料准备；对到达现场材料的规格、质量、外观等进行必要的检查，同时必须具有出厂质保资料、镀锌质保资料等；焊接用的焊条、焊粉、助焊剂和热熔焊的热熔剂等辅助材料必须具有出厂合格证。 3.人员组织：技术人员，安全、质量负责人，焊工及安装人员。 4.机具准备：电焊机（或铜焊模具) 、切割机、气焊、接地沟开挖用机械设备或工具等。二、接地沟开挖 1.根据主接地网的设计图纸对主接地网敷设位置、网格大小进行放线。 2.按照设计要求或规范要求的接地深度进行接地沟开挖，深度按照设计或规范要求的最高标准为准，且留有一定的视度。 3.接地沟宜按场地或分区域进行开挖，以便于记录完成情况，同时确保现场的文明施工。三、垂直接地体加工 1.按照设计或规范的要求长度进行垂直接地体的加工。 2.镀锌角钢作为垂直接地体时，其切割面，在埋设前需进行防腐处理。 3.为了便于垂直接地体的安装，垂直接地体的下端部应加工成锥形。 4.为了避免垂直接地体安装时，上部敲击部位的损伤，宜在上端部敲击部位进行相应的加固。四、垂直接地体的安装 1.按照设计图纸的位置安装垂直接地体。 2.为了便于垂直接地体与水平接地体搭接处的焊接，宜在垂直接地体未埋人接地沟之前在垂直接地体上焊接一段水平接地体，水平接地体必须预制成弧形或直角形与垂直接地体进行搭接。 3.铜棒、铜包钢垂直接地体与水平接地体焊接可靠。 4.垂直接地体上端的埋人深度必须满足设计或规范的要求，安装结束后在上端敲击部位进行防腐处理。 5.垂直接地体的间距应大于其长度的2 倍，且不应小于5m。3 五、主接地网敷设、焊接 1.接地体埋设深度应符合设计规定，当设计无规定时，不宜小于0.6m。 2.主接地网的连接方式...
