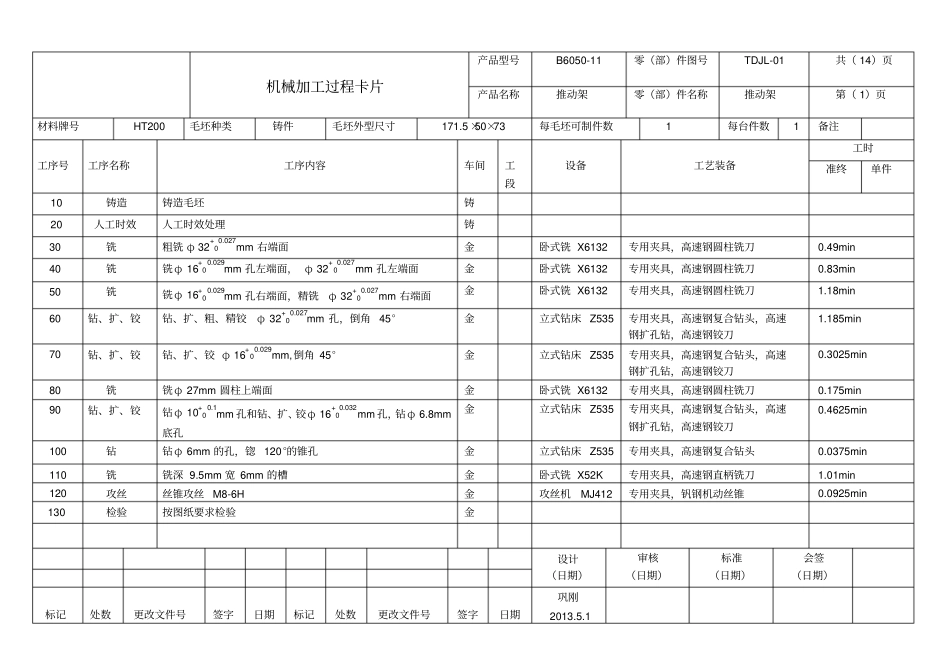

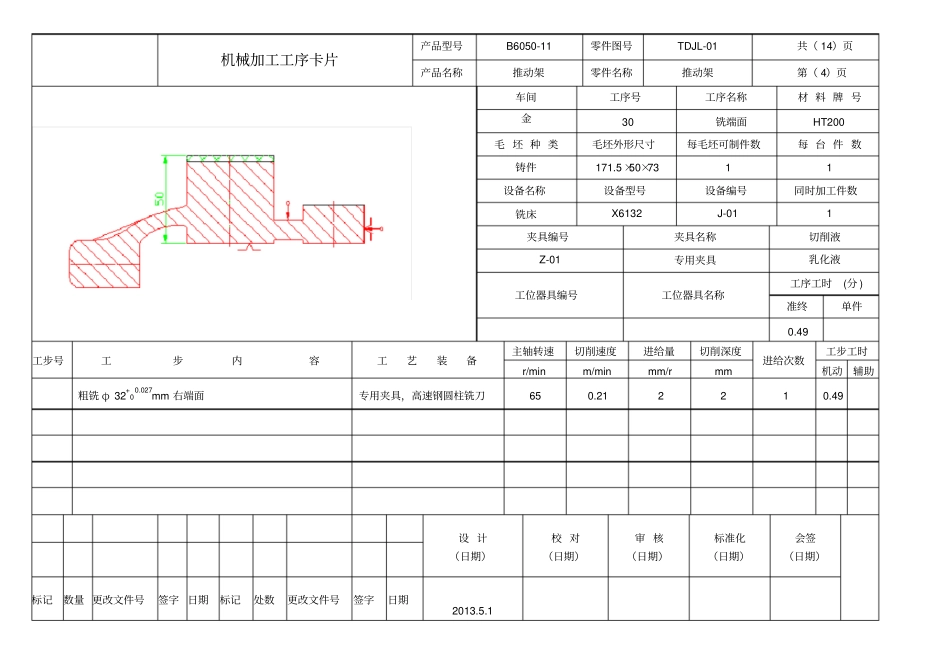

机械加工过程卡片产品型号B6050-11 零（部）件图号TDJL-01 共（ 14）页产品名称推动架零（部）件名称推动架第（ 1）页材料牌号HT200 毛坯种类铸件毛坯外型尺寸171.5 ×50×73 每毛坯可制件数1 每台件数1 备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件10 铸造铸造毛坯铸20 人工时效人工时效处理铸30 铣粗铣 φ 32+00.027mm 右端面金卧式铣 X6132 专用夹具，高速钢圆柱铣刀0.49min 40 铣铣φ 16+00.029mm 孔左端面， φ 32+00.027mm 孔左端面金卧式铣 X6132 专用夹具，高速钢圆柱铣刀0.83min 50 铣铣φ 16+00.029mm 孔右端面，精铣φ 32+00.027mm 右端面金卧式铣 X6132 专用夹具，高速钢圆柱铣刀1.18min 60 钻、扩、铰钻、扩、粗、精铰φ 32+00.027mm 孔，倒角 45°金立式钻床 Z535 专用夹具，高速钢复合钻头，高速钢扩孔钻，高速钢铰刀1.185min 70 钻、扩、铰钻、扩、铰 φ 16+00.029mm,倒角 45°金立式钻床 Z535 专用夹具，高速钢复合钻头，高速钢扩孔钻，高速钢铰刀0.3025min 80 铣铣φ 27mm 圆柱上端面金卧式铣 X6132 专用夹具，高速钢圆柱铣刀0.175min 90 钻、扩、铰钻φ 10+00.1mm 孔和钻、扩、铰φ 16+00.032mm 孔，钻φ 6.8mm底孔金立式钻床 Z535 专用夹具，高速钢复合钻头，高速钢扩孔钻，高速钢铰刀0.4625min 100 钻钻φ 6mm 的孔，锪 120°的锥孔金立式钻床 Z535 专用夹具，高速钢复合钻头0.0375min 110 铣铣深 9.5mm 宽 6mm 的槽金卧式铣 X52K 专用夹具，高速钢直柄铣刀1.01min 120 攻丝丝锥攻丝 M8-6H 金攻丝机MJ412 专用夹具，钒钢机动丝锥0.0925min 130 检验按图纸要求检验金设计（日期）审核（日期）标准（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期巩刚2013.5.1 机械加工工序卡片产品型号B6050-11 零件图号TDJL-01 共（ 14）页产品名称推动架零件名称推动架第（ 4）页车间工序号工序名称材 料 牌 号金30 铣端面HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件171.5 ×50×73 1 1 设备名称设备型号设备编号同时加工件数铣床X6132 J-01 1 夹具编号夹具名称切削液Z-01 专用夹具乳化液工位器具编号工位器具名称工序工时(分 ) 准终单件0.49 工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助粗铣 ...
