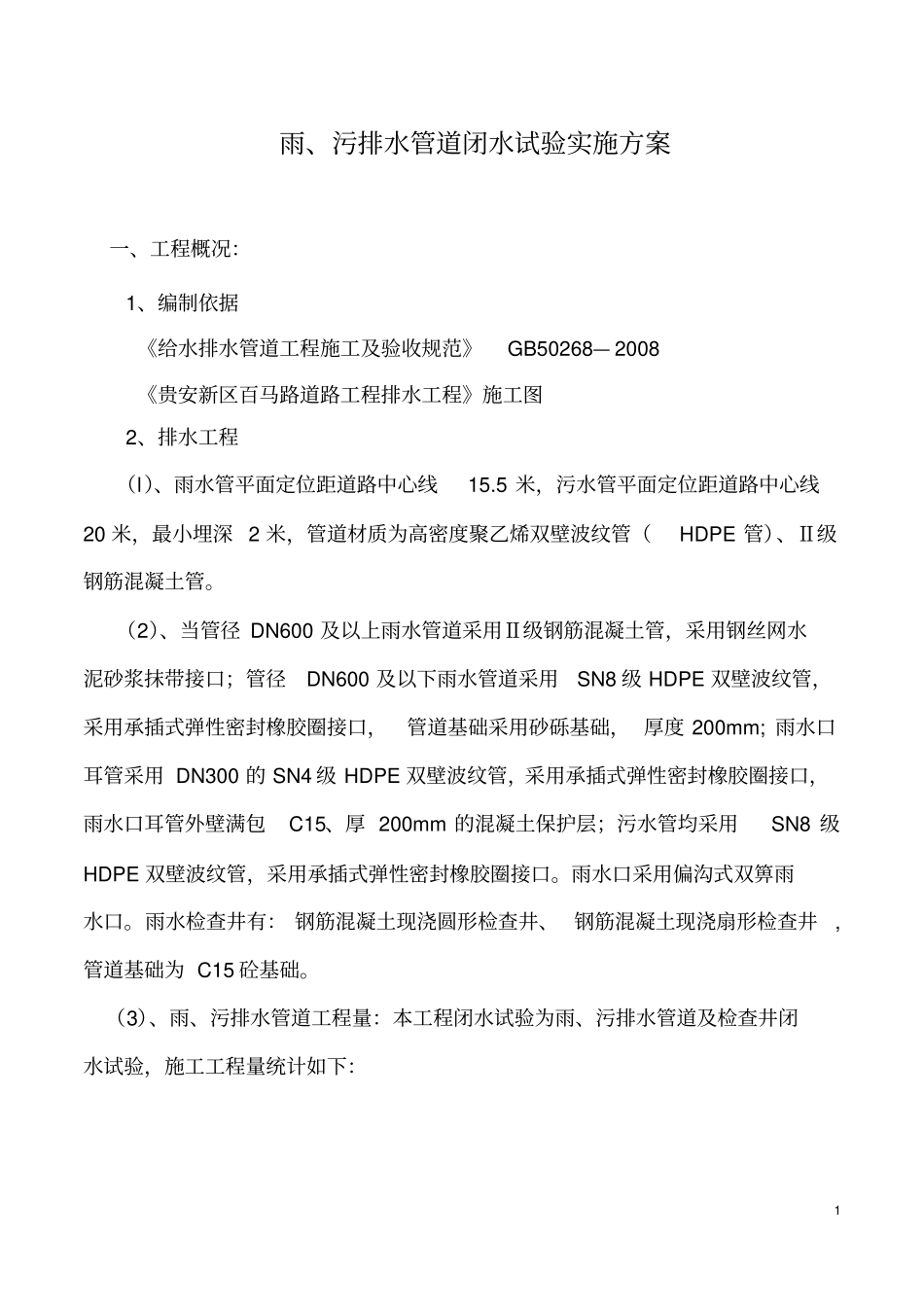

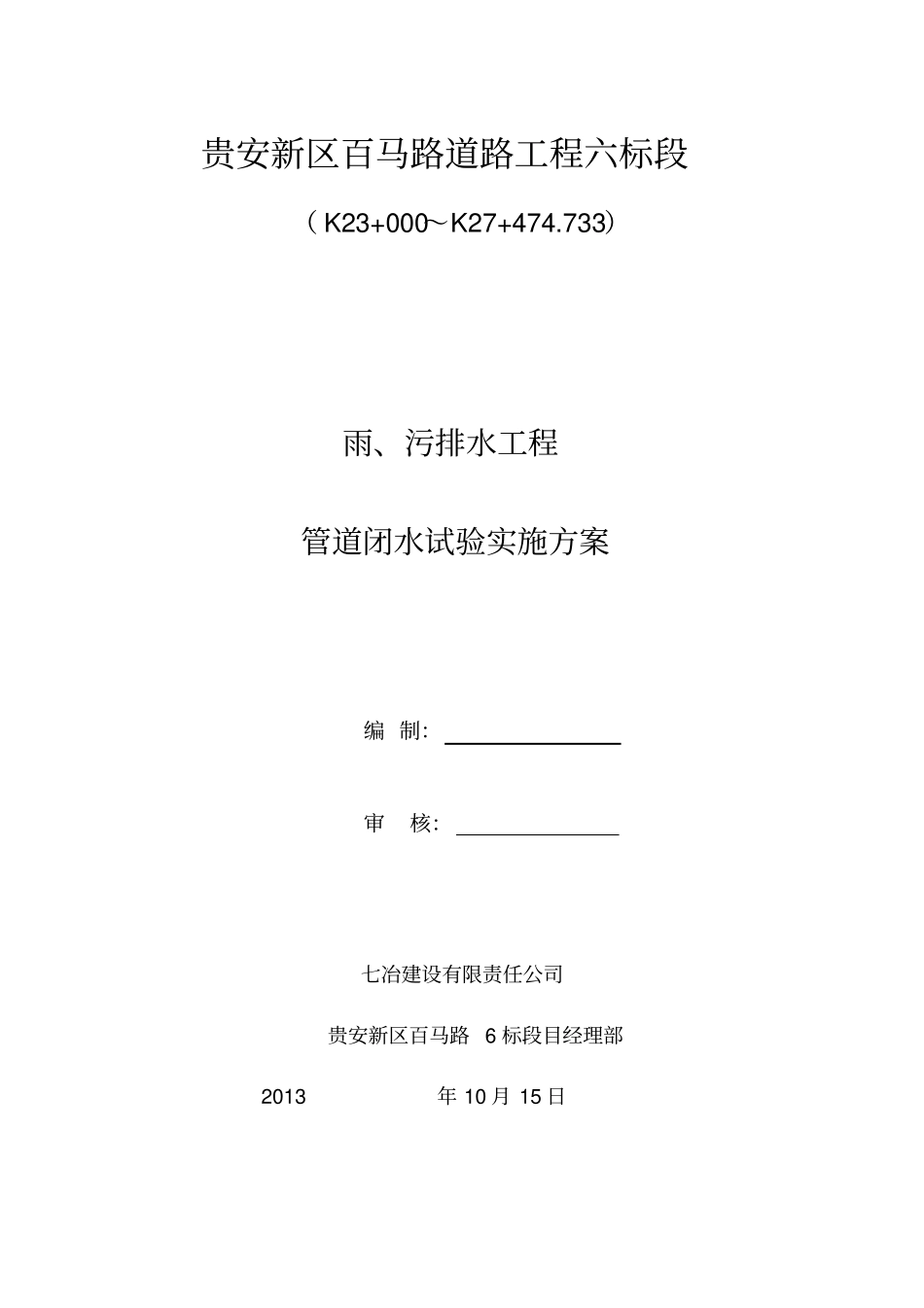

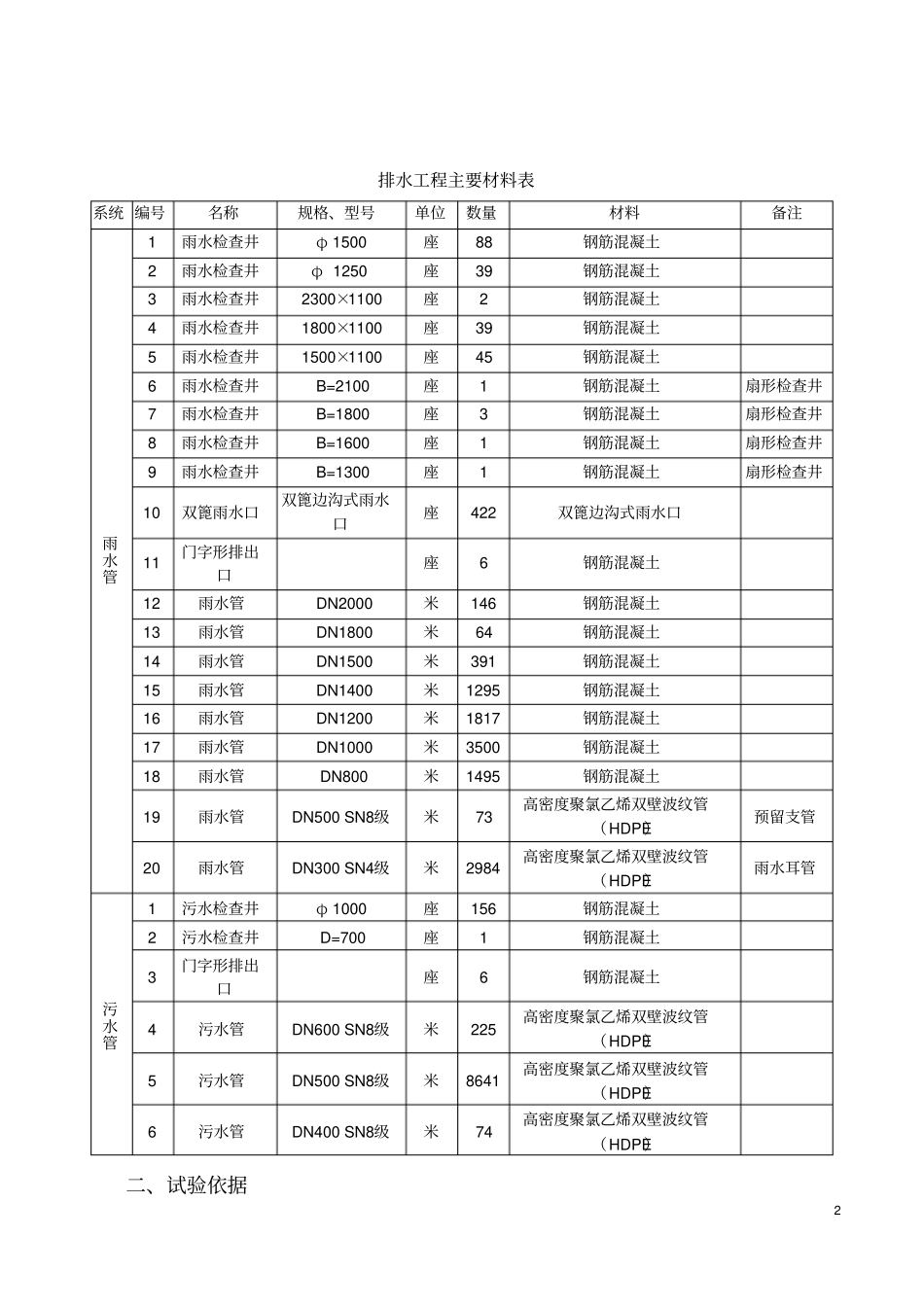

贵安新区百马路道路工程六标段（ K23+000～K27+474.733）雨、污排水工程管道闭水试验实施方案编 制：审核：七冶建设有限责任公司贵安新区百马路 6 标段目经理部 2013年 10 月 15 日1 雨、污排水管道闭水试验实施方案一、工程概况：1、编制依据《给水排水管道工程施工及验收规范》GB50268— 2008 《贵安新区百马路道路工程排水工程》施工图2、排水工程（l）、雨水管平面定位距道路中心线15.5 米，污水管平面定位距道路中心线20 米，最小埋深 2 米，管道材质为高密度聚乙烯双壁波纹管（HDPE 管）、Ⅱ级钢筋混凝土管。（2）、当管径 DN600 及以上雨水管道采用Ⅱ级钢筋混凝土管，采用钢丝网水泥砂浆抹带接口；管径DN600 及以下雨水管道采用SN8 级 HDPE 双壁波纹管，采用承插式弹性密封橡胶圈接口，管道基础采用砂砾基础， 厚度 200mm; 雨水口耳管采用 DN300 的 SN4 级 HDPE 双壁波纹管，采用承插式弹性密封橡胶圈接口，雨水口耳管外壁满包C15、厚 200mm 的混凝土保护层；污水管均采用SN8 级HDPE 双壁波纹管，采用承插式弹性密封橡胶圈接口。雨水口采用偏沟式双箅雨水口。雨水检查井有： 钢筋混凝土现浇圆形检查井、 钢筋混凝土现浇扇形检查井,管道基础为 C15 砼基础。（3）、雨、污排水管道工程量：本工程闭水试验为雨、污排水管道及检查井闭水试验，施工工程量统计如下：2 排水工程主要材料表系统 编号名称规格、型号单位数量材料备注雨水管1 雨水检查井φ 1500 座88 钢筋混凝土2 雨水检查井φ 1250 座39 钢筋混凝土3 雨水检查井2300×1100 座2 钢筋混凝土4 雨水检查井1800×1100 座39 钢筋混凝土5 雨水检查井1500×1100 座45 钢筋混凝土6 雨水检查井B=2100 座1 钢筋混凝土扇形检查井7 雨水检查井B=1800 座3 钢筋混凝土扇形检查井8 雨水检查井B=1600 座1 钢筋混凝土扇形检查井9 雨水检查井B=1300 座1 钢筋混凝土扇形检查井10 双篦雨水口双篦边沟式雨水口座422 双篦边沟式雨水口11 门字形排出口座6 钢筋混凝土12 雨水管DN2000 米146 钢筋混凝土13 雨水管DN1800 米64 钢筋混凝土14 雨水管DN1500 米391 钢筋混凝土15 雨水管DN1400 米1295 钢筋混凝土16 雨水管DN1200 米1817 钢筋混凝土17 雨水管DN1000 米3500 钢筋混凝土18 雨水管DN800 米1495 钢筋混凝土19 雨水管DN500 SN8级米73 高密度聚氯乙烯双壁波纹管（HDPE）预留支管20 雨水管DN300 SN4级...
