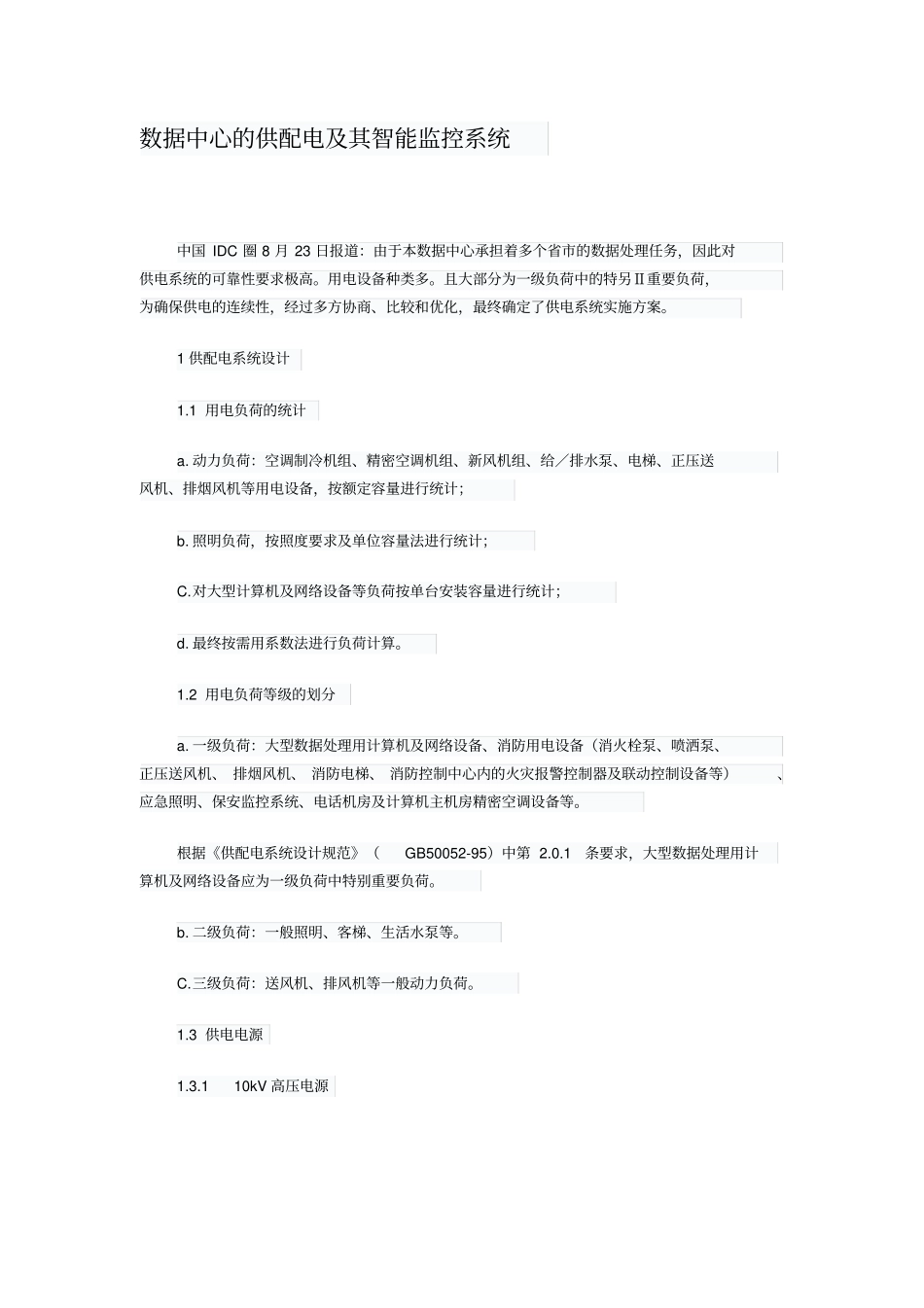

数据中心的供配电及其智能监控系统中国 IDC 圈 8 月 23 日报道：由于本数据中心承担着多个省市的数据处理任务，因此对供电系统的可靠性要求极高。用电设备种类多。且大部分为一级负荷中的特另Ⅱ重要负荷，为确保供电的连续性，经过多方协商、比较和优化，最终确定了供电系统实施方案。1 供配电系统设计1.1 用电负荷的统计a. 动力负荷：空调制冷机组、精密空调机组、新风机组、给／排水泵、电梯、正压送风机、排烟风机等用电设备，按额定容量进行统计；b. 照明负荷，按照度要求及单位容量法进行统计；C.对大型计算机及网络设备等负荷按单台安装容量进行统计；d. 最终按需用系数法进行负荷计算。1.2 用电负荷等级的划分a. 一级负荷：大型数据处理用计算机及网络设备、消防用电设备（消火栓泵、喷洒泵、正压送风机、 排烟风机、 消防电梯、 消防控制中心内的火灾报警控制器及联动控制设备等）、应急照明、保安监控系统、电话机房及计算机主机房精密空调设备等。根据《供配电系统设计规范》（GB50052-95）中第 2.0.1条要求，大型数据处理用计算机及网络设备应为一级负荷中特别重要负荷。b. 二级负荷：一般照明、客梯、生活水泵等。C.三级负荷：送风机、排风机等一般动力负荷。1.3 供电电源1.3.1 10kV 高压电源本工程高压采用两路10kV 电源供电。 两路 10kV 电源分别引自两个不同的上级变电站。两路电源同时供电、互为备用， 当其中一路电源发生故障时，另一路电源能担负全部负荷的供电。 1.3.2220 ／ 380V低压电源1.3.2.1正常电源两台变压器低压侧母线之问设置母联断路器，采用单母线分段分列方式运行；应急母线段通过应急联络转换开关ARISE与主母线联络， 当两段变压器母线均失电（即两路市电均发生故障）时，应急联络转换开关自动转换，启动应急电源柴油发电机组。1.3.2.2应急电源a_柴油发电机组的设置：根据《供配电系统设计规范》（GB50052— 95）中第 2.0_3 条要求， 为确保一级负荷中特别重要负荷供电的连续性，除两路市电外， 应提供独立于正常电源以外的应急电源（即第三路电源）。因此本工程设有3 台能够独立于正常电源以外的柴油发电机组，三台发电机组两用一备，经过双电源转换开关ArI'SE装置的投切转换，为大型数据处理用计算机及网络设备供电。b. 不间断电源装置UPS的设置：根据《供配电系统设计规范》中第2.0.4条要求，允许中断供电时间为毫秒级的供电，可选用蓄电池静止型不间断供电装置。因大型...
