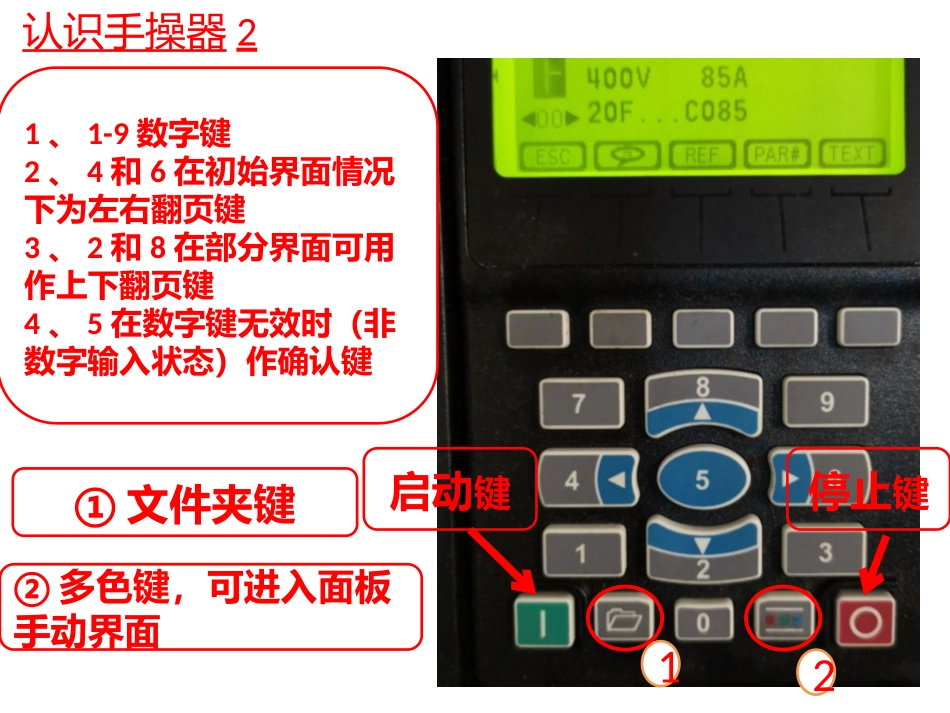

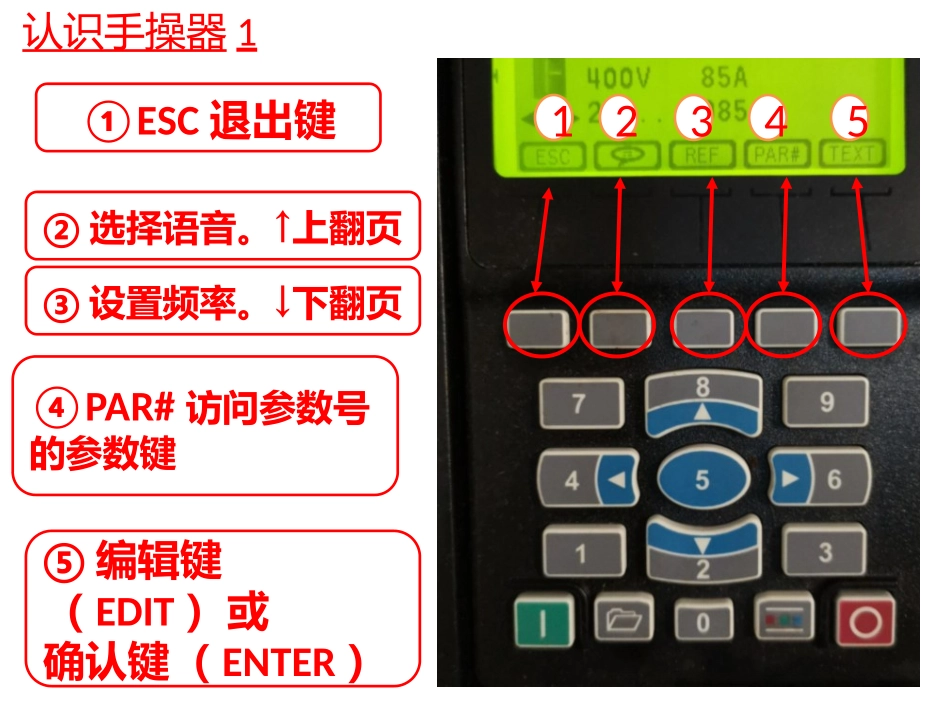

AB753系列变频操作学习内容：1、手操器的认识和操作2、参数设定3、参数拷贝（上载、下载）认识手操器1①ESC退出键②选择语音。↑上翻页③设置频率。↓下翻页④PAR#访问参数号的参数键⑤编辑键（EDIT）或确认键（ENTER）12345认识手操器21、1-9数字键2、4和6在初始界面情况下为左右翻页键3、2和8在部分界面可用作上下翻页键4、5在数字键无效时（非数字输入状态）作确认键启动键12停止键①文件夹键②多色键，可进入面板手动界面进入操作画面认识端口和设备00代表端口地址powerFlex753变频器切换选择端口利用4/6进行左右切换选择需要设置参数的设备需要设置的有00=变频器05=D网通讯卡06=编码器反馈卡进入参数设置界面切换到00端口，我们按PAR#键直接进入参数设置。下一页按键介绍功能键介绍ESC退出键↑上翻页↓下翻页←删除键ENTER确认键通过数字键选择需要设置的参数号，在按ENTER进入参数修改页面进入参数设置界面37代表参数号MaximumFreq参数名字130.00Hz参数值EDIT编辑键进入修改参数值在这个界面可以利用2/8键进行上下翻页浏览参数参数修改界面按EDIT键进入参数修改页面，此界面通过数字键进行参数值设定，修改完成按ENTER键退出。小数点键参数拷贝利用手操器进行参数的上载、下载以及保存参数。参数拷贝要在变频器不运行的情况下进行操作参数拷贝按ESC返回至主界面后，按文件夹键进入下一级操作菜单通过按4/6键查找MEMORY菜单，见下页参数拷贝MEMORY存储菜单HIMCopyCat就是参数拷贝，按5确认进入上载下载操作界面参数拷贝Port00变频器对应上载下载的就是变频器自身的参数1、CopyCatfromDevicetoHIM上载参数到手操器2、CopyCatfromHIMtoDevice下载参数到变设备3、DeleteCopyCatFile删除参数文件4、RenameCopyCatFile重命名参数文件参数拷贝参数下载流程。选择CopyCatfromHIMtoDevice按确认进入文件选择，如图。选择保存的文件按ENTER确认后自动进行参数下载，提示下载成功后ENTER确认退出。注：下载D网参数与此操作流程一样，选择端口为Port05.下载完成需要断电重启！选择需要下载的参数文件下载进行中下载成功！注：下载D网参数与此操作流程一样，选择端口为Port05.下载完成需要断电重启！AB753变频器参数设置与参数拷贝总结参数拷贝方式①ESC返回至主界面→②按文件键→③4/6键左右切换至MEMORY菜单→④HIMCopyCat→上载/下载AB753变频器参数设置与参数拷贝理论学习结束，实操练习巩固才是最有效的学习，重操作多练习。
