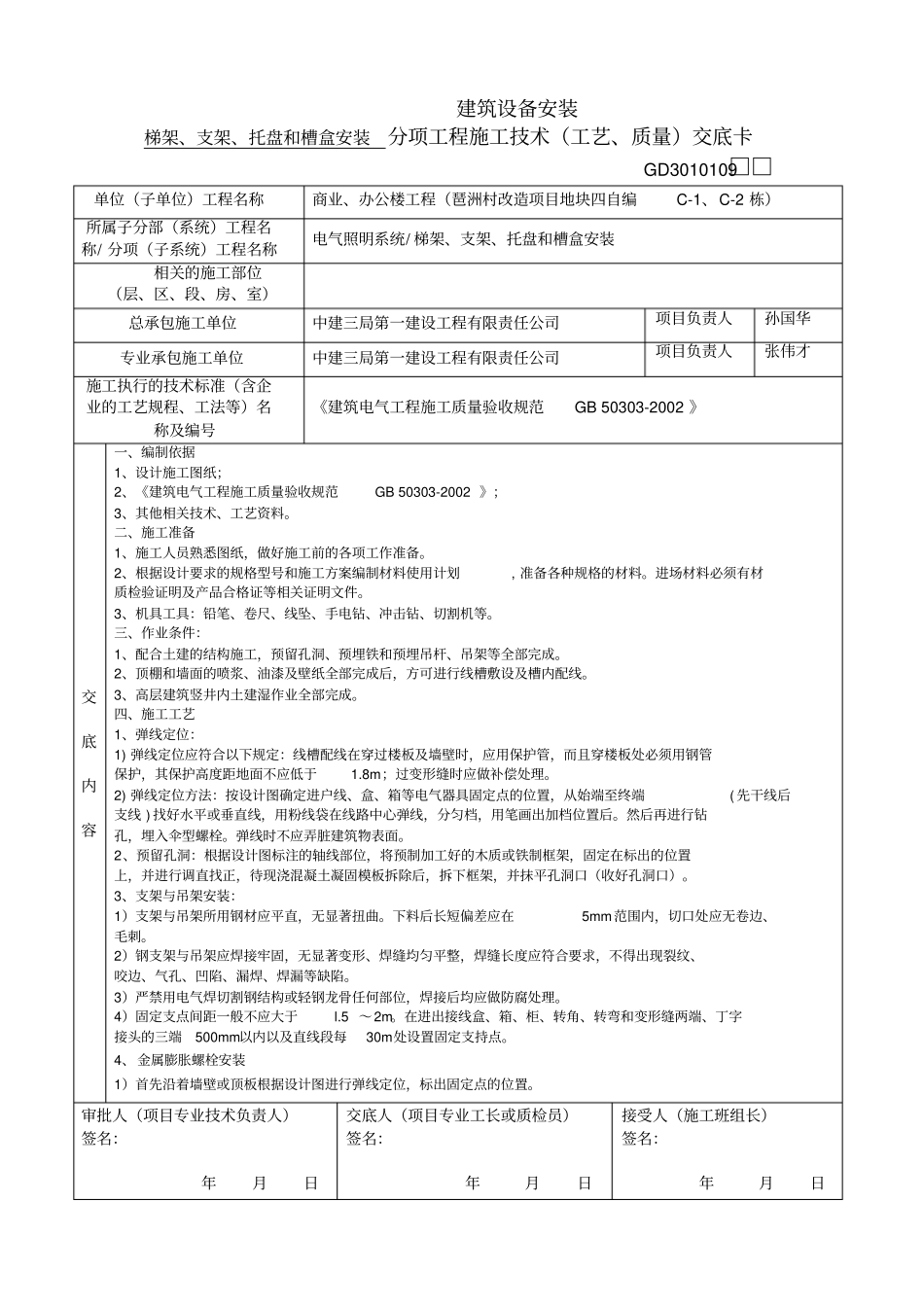

完整版梯架、支架、托盘和槽盒安装技术交底消防_第1页
1/2
完整版梯架、支架、托盘和槽盒安装技术交底消防_第2页
2/2
建筑设备安装梯架、支架、托盘和槽盒安装分项工程施工技术(工艺、质量)交底卡GD3010109□□单位(子单位)工程名称商业、办公楼工程(琶洲村改造项目地块四自编C-1、C-2 栋)所属子分部(系统)工程名称/ 分项(子系统)工程名称电气照明系统/ 梯架、支架、托盘和槽盒安装相关的施工部位(层、区、段、房、室)总承包施工单位中建三局第一建设工程有限责任公司项目负责人孙国华专业承包施工单位中建三局第一建设工程有限责任公司项目负责人张伟才施工执行的技术标准(含企业的工艺规程、工法等)名称及编号《建筑电气工程施工质量验收规范 GB 50303-2002 》交底内容一、编制依据1、设计施工图纸;2、《建筑电气工程施工质量验收规范 GB 50303-2002 》;3、其他相关技术、工艺资料。二、施工准备1、施工人员熟悉图纸,做好施工前的各项工作准备。2、根据设计要求的规格型号和施工方案编制材料使用计划, 准备各种规格的材料。进场材料必须有材质检验证明及产品合格证等相关证明文件。3、机具工具:铅笔、卷尺、线坠、手电钻、冲击钻、切割机等。三、作业条件:1、配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。2、顶棚和墙面的喷浆、油漆及壁纸全部完成后,方可进行线槽敷设及槽内配线。3、高层建筑竖井内土建湿作业全部完成。四、施工工艺1、弹线定位:1) 弹线定位应符合以下规定:线槽配线在穿过楼板及墙壁时,应用保护管,而且穿楼板处必须用钢管保护,其保护高度距地面不应低于1.8m;过变形缝时应做补偿处理。2) 弹线定位方法:按设计图确定进户线、盒、箱等电气器具固定点的位置,从始端至终端( 先干线后支线 ) 找好水平或垂直线,用粉线袋在线路中心弹线,分匀档,用笔画出加档位置后。然后再进行钻孔,埋入伞型螺栓。弹线时不应弄脏建筑物表面。2、预留孔洞:根据设计图标注的轴线部位,将预制加工好的木质或铁制框架,固定在标出的位置上,并进行调直找正,待现浇混凝土凝固模板拆除后,拆下框架,并抹平孔洞口(收好孔洞口)。3、支架与吊架安装:1)支架与吊架所用钢材应平直,无显著扭曲。下料后长短偏差应在5mm范围内,切口处应无卷边、毛刺。2)钢支架与吊架应焊接牢固,无显著变形、焊缝均匀平整,焊缝长度应符合要求,不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。3)严禁用电气焊切割钢结构或轻钢龙骨任何部位,焊接后均应做防腐处理。4)固定支点间距一般不应大于l.5 ~2m。在进出接...
