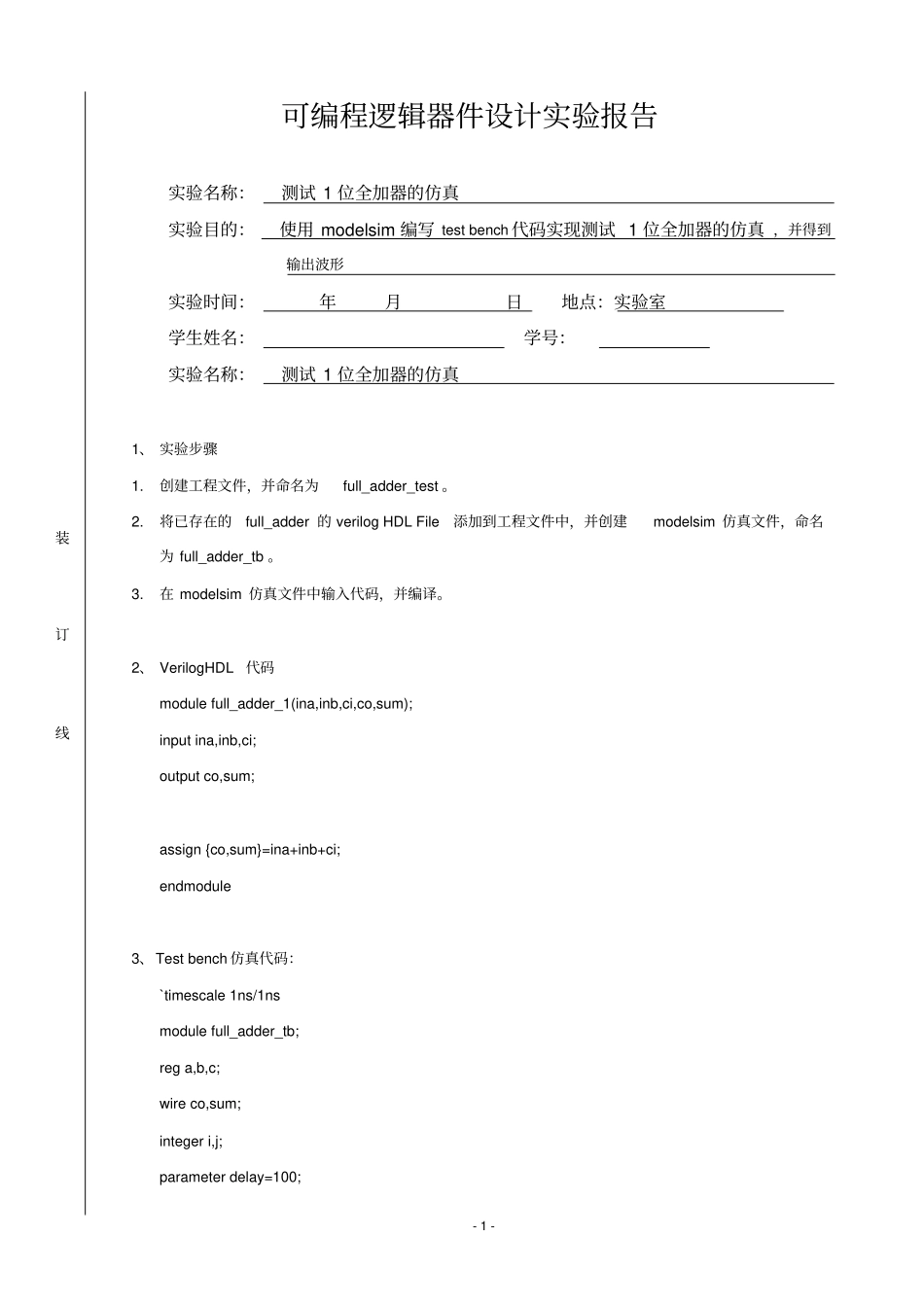

完整版测试1位全加器的仿真_第1页
1/2

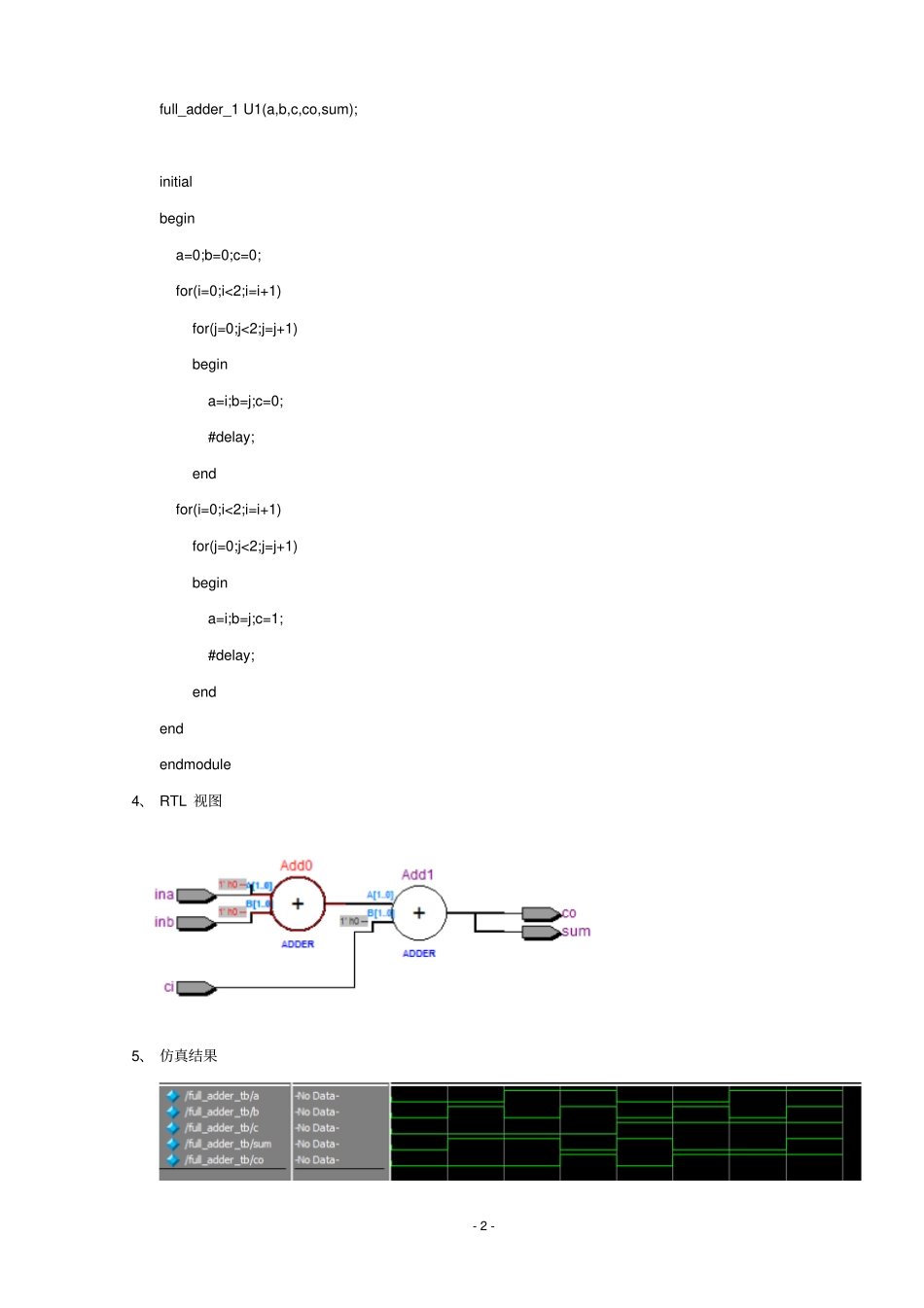

完整版测试1位全加器的仿真_第2页
2/2
- 1 - 可编程逻辑器件设计实验报告实验名称:测试 1 位全加器的仿真实验目的:使用 modelsim 编写 test bench 代码实现测试 1 位全加器的仿真 ,并得到输出波形实验时间:年月日地点:实验室学生姓名:学号:实验名称:测试 1 位全加器的仿真1、 实验步骤1.创建工程文件,并命名为full_adder_test 。2.将已存在的full_adder 的 verilog HDL File添加到工程文件中,并创建modelsim 仿真文件,命名为 full_adder_tb 。3.在 modelsim 仿真文件中输入代码,并编译。2、 VerilogHDL代码module full_adder_1(ina,inb,ci,co,sum); input ina,inb,ci; output co,sum; assign {co,sum}=ina+inb+ci; endmodule 3、Test bench 仿真代码:`timescale 1ns/1ns module full_adder_tb; reg a,b,c; wire co,sum; integer i,j; parameter delay=100; 装订线- 2 - full_adder_1 U1(a,b,c,co,sum); initial begin a=0;b=0;c=0; for(i=0;i<2;i=i+1) for(j=0;j<2;j=j+1) begin a=i;b=j;c=0; #delay; end for(i=0;i<2;i=i+1) for(j=0;j<2;j=j+1) begin a=i;b=j;c=1; #delay; end end endmodule 4、 RTL 视图5、 仿真结果
