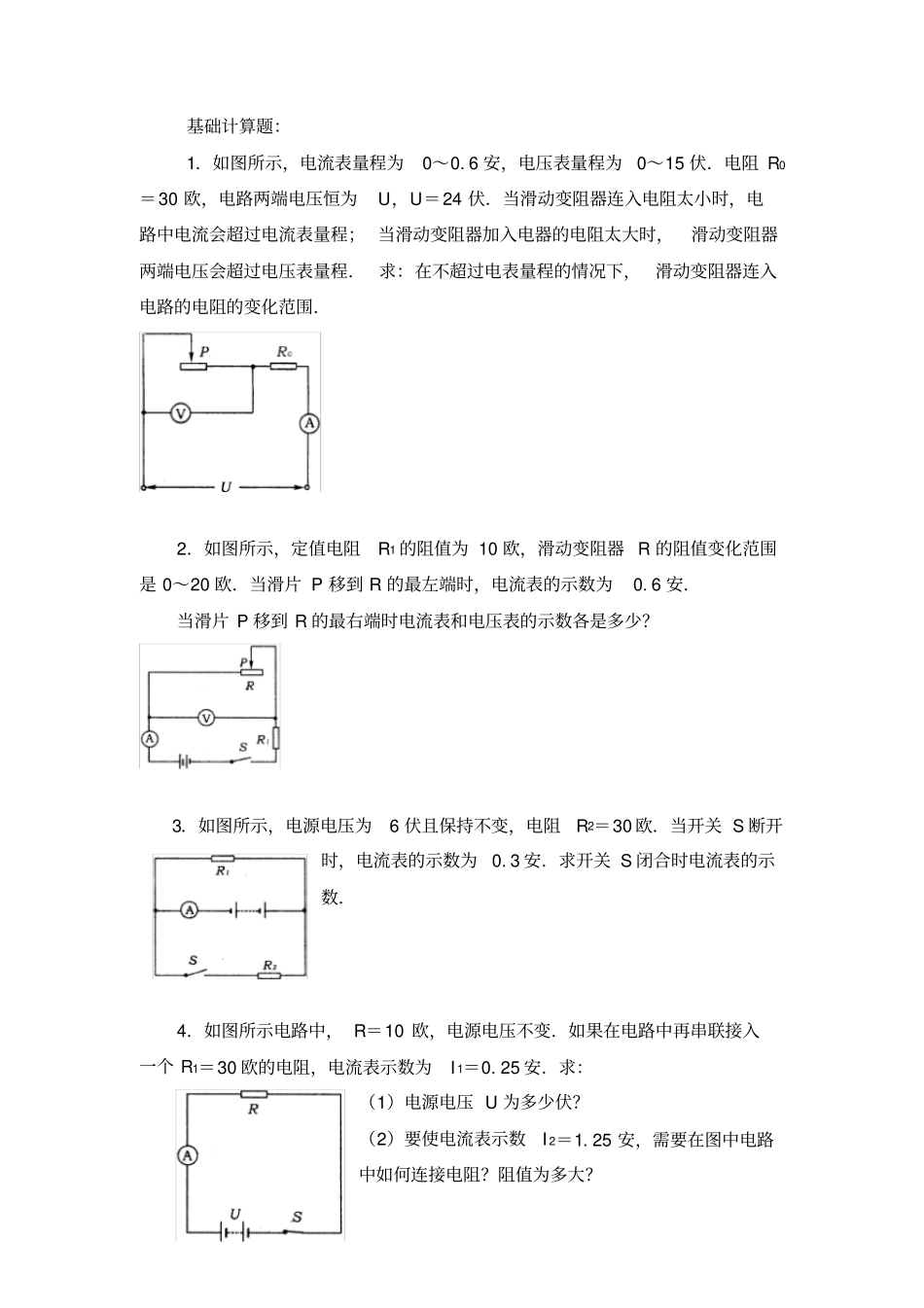

基础计算题：1．如图所示，电流表量程为0～0. 6 安，电压表量程为0～15 伏．电阻 R0＝30 欧，电路两端电压恒为U，U＝24 伏．当滑动变阻器连入电阻太小时，电路中电流会超过电流表量程； 当滑动变阻器加入电器的电阻太大时，滑动变阻器两端电压会超过电压表量程． 求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围．2．如图所示，定值电阻R1 的阻值为 10 欧，滑动变阻器 R 的阻值变化范围是 0～20 欧．当滑片 P 移到 R 的最左端时，电流表的示数为0. 6 安．当滑片 P 移到 R 的最右端时电流表和电压表的示数各是多少？3．如图所示，电源电压为6 伏且保持不变，电阻R2＝30 欧．当开关 S 断开时，电流表的示数为0. 3 安．求开关 S 闭合时电流表的示数．4．如图所示电路中， R＝10 欧，电源电压不变．如果在电路中再串联接入一个 R1＝30 欧的电阻，电流表示数为I 1＝0. 25 安．求：（1）电源电压 U 为多少伏？（2）要使电流表示数I 2＝1. 25 安，需要在图中电路中如何连接电阻？阻值为多大？5．电阻 R1、R2 串联接在电路中， R1 两端的电压为 3 伏，R2 两端的电压为 9伏， R1＋R2＝600 欧，求：（1）电路总电压；（2）电路中的电流；（3）电阻 R1 和 R2 的阻值，6．如图所示，电源电压保持不变．闭合开关S后，滑动变阻器 R0 的滑片 P在移动过程中，电压表的示数变化范围为0～4 伏，电流表的示数变化范围为0. 5～1 安，求：（1）R 的阻值；（2）R0 的最大阻值；（3）电源电压．第 6 题图7．在如图所示的电路中，已知电阻R1＝5 欧，电流表 A1 的示数为 I1＝1 安，电流表 A 的示数为 I＝1. 5 安，求（1）R1两端的电压 U1；（2）通过 R2 的电流 I 2；（3）R2的阻值，8．如图所示的电路中，电源电压保持6 伏不变， R1的阻值为 5 欧，R2 的阻值为 15 欧，求：（1）电路的总电阻；（2）电路中的电流．9．如图所示，将阻值为R1＝6 欧，R2＝12 欧的两个电阻并联接入电压为U＝6 伏的电路．求：（1）通过 R1的电流 I1；（2）电路的总电流 I；（3）电路的总电阻 R．10．如图所示，电阻R1=12 欧。开关 S 断开时，通过的电流为0.3 安；开关 S 闭合时，电流表的示数为0.5 安。问：电源电压为多大？电阻R2的阻值为多大？11．如图所示，电阻R1 为 20 欧，开关 S 断开时，电流表示数为0.2 安；开关 S 闭合时，电流表示数为0.5 安。...
