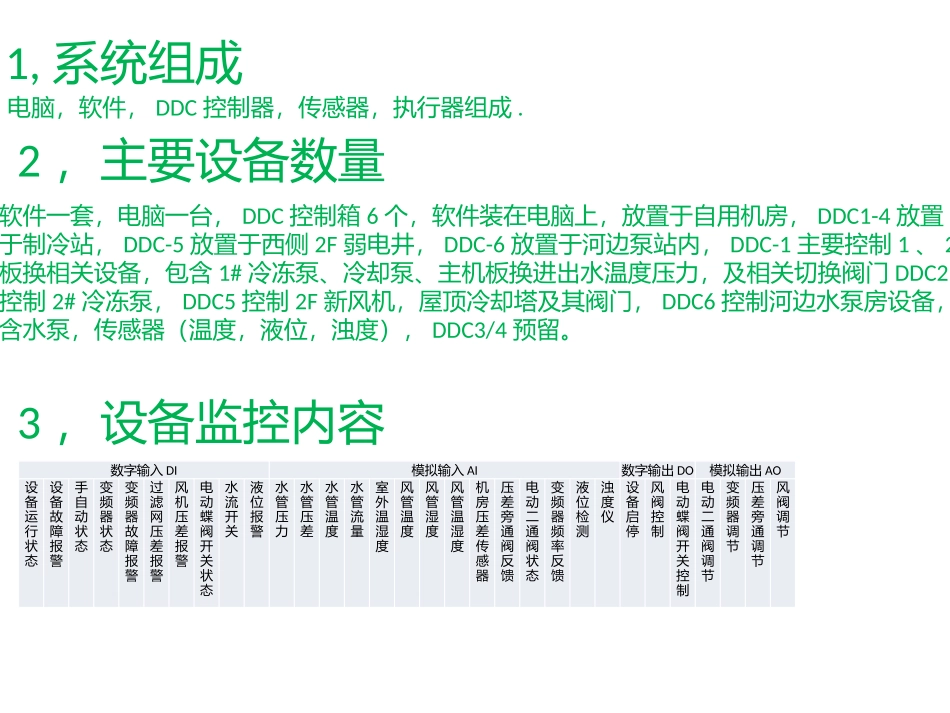

东江湖数据中心BA系统操作手册1,系统组成电脑，软件，DDC控制器，传感器，执行器组成.2，主要设备数量软件一套，电脑一台，DDC控制箱6个，软件装在电脑上，放置于自用机房，DDC1-4放置于制冷站，DDC-5放置于西侧2F弱电井，DDC-6放置于河边泵站内，DDC-1主要控制1、2号板换相关设备，包含1#冷冻泵、冷却泵、主机板换进出水温度压力，及相关切换阀门DDC2控制2#冷冻泵，DDC5控制2F新风机，屋顶冷却塔及其阀门，DDC6控制河边水泵房设备，包含水泵，传感器（温度，液位，浊度），DDC3/4预留。数字输入DI模拟输入AI数字输出DO模拟输出AO设备运行状态设备故障报警手自动状态变频器状态变频器故障报警过滤网压差报警风机压差报警电动蝶阀开关状态水流开关液位报警水管压力水管压差水管温度水管流量室外温湿度风管温度风管湿度风管温湿度机房压差传感器压差旁通阀反馈电动二通阀状态变频器频率反馈液位检测浊度仪设备启停风阀控制电动蝶阀开关控制电动二通阀调节变频器调节压差旁通调节风阀调节3，设备监控内容点击桌面图标进入BA系统登录与退出BA系统退出BA系统时左键点击此处，选择退出即可1，选择需要的模式，系统分单冷模式，湖水模式，联合模式，充冷，放冷模式。2，单冷模式（湖水温度，浊度，水池液位达到相关条件启动）3，湖水模式（湖水温度，浊度，水池液位达到相关条件启动）4，联合模式（湖水温度，浊度，水池液位达到相关条件启动）5，充冷模式（蓄冷观稳定达到条件启动）6，放冷模式（系统故障时启动）1,湖水模式湖水模式下,开启阀门V1-C,V2-C,关闭V3-C,V4-C,选择开启1#板换，开启湖水1号提升泵,开启冷冻水泵1号,板换调节阀自动调节,选择开启2#板换，开启湖水2号提升泵，开启2号冷冻泵，设备启动完成，如有故障系统自动显示故障内容。2,单冷模式单冷模式下,开启V3-C,V4-C,关闭V1-C,V2-C,开启1号冷却水泵,冷却塔,即冷却塔相关阀门，1号冷冻泵，开启主机。3,联合模式联合模式下,开启V3-C,V4-C,关闭V1-C,V2-C,选择1号板换，开启湖水提升泵1号,开启冷冻水泵1号,开启冷却水泵,冷却塔,即向冷却塔相关阀门，开启主机。3,充冷模式充冷模式下,开启V5-C,V6-C,V8-C,V9-C,关闭v10-C,V11-C,充冷完毕,开启V10-C,V11-C,关闭V5-C,V6-C,V8-C,V9-C.4，注BN16模式下所有设备自动运行，如有相关设备为BN8模式，设备将不能按逻辑运行。阀门状态在阀门监控画面可以看到，如为开到位需现场查明原因。自动模式（BN16）下设备开启1,湖水模式湖水模式下,开启阀门V1-C,V2-C,关闭V3-C,V4-C,选择开启1#板换，开启湖水1号提升泵,开启冷冻水泵1号,板换调节阀自动调节,选择开启2#板换，开启湖水2号提升泵，开启2号冷冻泵，设备启动完成，如有故障系统自动显示故障内容。2,单冷模式单冷模式下,开启V3-C,V4-C,关闭V1-C,V2-C,开启1号冷却水泵,冷却塔,即冷却塔相关阀门，1号冷冻泵，开启主机。3,联合模式联合模式下,开启V3-C,V4-C,关闭V1-C,V2-C,选择1号板换，开启湖水提升泵1号,开启冷冻水泵1号,开启冷却水泵,冷却塔,即向冷却塔相关阀门，开启主机。选择2号板换开启2号提升泵，开启2号冷冻泵，开启冷却泵，冷却塔阀门，冷却塔风机，开启主机。3,充冷模式充冷模式下,开启V5-C,V6-C,V8-C,V9-C,关闭v10-C,V11-C,充冷完毕,开启V10-C,V11-C,关闭V5-C,V6-C,V8-C,V9-C.手动模式（BN8）下设备开启1，冷冻水压差设定：此设定是根据冷冻水供回水压差来调节冷冻水泵运行频率。最高50HZ，最低30HZ1，设定值说明2，提升泵温差设定：此设定是根据板换一次侧出水温度与二次侧进水温差值调节河水水泵运行频率。最高50HZ，最低30HZ3，板换温度设定：此设定是根据板换二次侧出水温差值调节板换调节阀开度。最大100，小50.4，以上调节对象需在自动模式下，及为BN16.2，设定值说明5，冷却塔温差设定：根据冷却水出水温度来调节冷却塔风机运行频率。最高50HZ，最低30HZ6，冷却水温差设定：根据冷却水进出水温度差来调节冷却泵运行频率。最高50HZ，最低30HZ7，V7旁通阀根据冷却水出水温度控制，25度开启，28度关闭。1，系统报警1，系统里设置了报警的设备如有报警都会在此报警窗显示，各报警内容都有显示。报警恢复后显示蓝色，如非蓝色...
