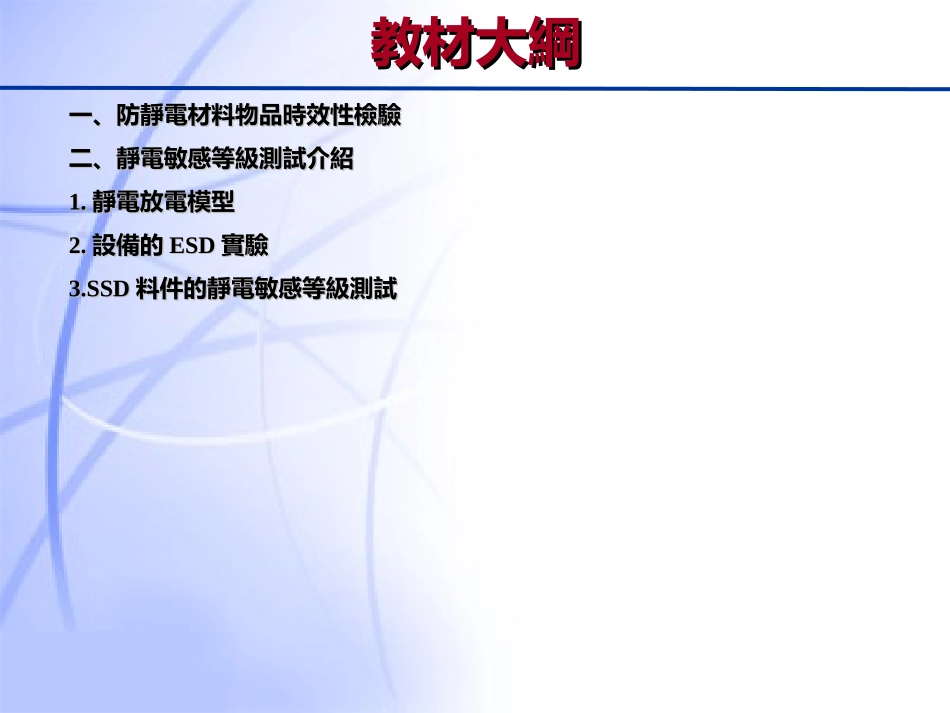

防靜電材料物品量測與靜防靜電材料物品量測與靜電敏感等級測試介紹電敏感等級測試介紹ESD培訓系列教材之QC2010.082教材大綱教材大綱一、防靜電材料物品時效性檢驗一、防靜電材料物品時效性檢驗二、靜電敏感等級測試介紹二、靜電敏感等級測試介紹1.1.靜電放電模型靜電放電模型2.2.設備的設備的ESDESD實驗實驗3.SSD3.SSD料件的靜電敏感等級測試料件的靜電敏感等級測試3防靜電材料物品時效性檢驗防靜電材料物品時效性檢驗防靜電材料物品技術性能與管理檢查項目防靜電材料物品技術性能與管理檢查項目::檢查頻率項目名稱檢查方式環境溫度測量環境相對濕度測量腕帶系統電阻測量導電鞋/防靜電鞋束測量服裝、鞋、手套、腕帶、帽穿戴情況目視EPA內靜電電位測量靜電源控制檢查EPA總體要求檢查離子靜電消除系統&檢查測量傳送帶對地系統電阻測量接地系統狀況&目視測量工作臺/桌對地系統電阻測量EPA標記情況目視環境潔凈度測量防靜電包裝使用要求檢查包裝容器防靜電性能測量工位器具、存放架、物流傳遞器具防靜電性能測量EPA靜電源檢測測量手套、指套、帽、工具防靜電性能測量電氣設備（電動工具、氣動工具）、焊接設備、吸錫器接地情況&目視測量墻壁、天花板系統電阻測量地板/地墊系統電阻測量地線接地電阻測量防雷要求&目視測量每月檢查防靜電劑/蠟性能測量半年檢查工作服、窗簾防靜電性能測量人員培訓檢查EPA驗收檢查每年檢查半年檢查每月檢查每天檢查防靜電材料物品量測指導書4靜電放電模型靜電放電模型一、人體放電模型（一、人體放電模型（HBMHBM，，HumanBodyModelHumanBodyModel））11）理論介紹：這個測試模型表示放電從人體的指尖傳到器件上的導電管腳，該）理論介紹：這個測試模型表示放電從人體的指尖傳到器件上的導電管腳，該模型通過一個開關組件，將充了電的模型通過一個開關組件，將充了電的100pF100pF電容器，在待測器件和與之相串電容器，在待測器件和與之相串聯的一個聯的一個1500Ω1500Ω電阻上放電。放電本身是有電阻上放電。放電本身是有2~10ns2~10ns上升時間，和大約上升時間，和大約150ns150ns脉衝寬度的雙重指數信號波形。使用脉衝寬度的雙重指數信號波形。使用1500Ω1500Ω串聯電阻，意味著這個模型接近串聯電阻，意味著這個模型接近一個電流源。所有的器件都應該視為一個電流源。所有的器件都應該視為HBMHBM敏感器件。敏感器件。22）電路圖及示意圖：）電路圖及示意圖：5靜電放電模型靜電放電模型二、機器放電模型（二、機器放電模型（MMMM，，MachineModelMachineModel））11）理論介紹：機器模型的損害主要來源，是能量迅速地從一個帶電的導體傳輸）理論介紹：機器模型的損害主要來源，是能量迅速地從一個帶電的導體傳輸到器件的導電管腳。這個放電模型是到器件的導電管腳。這個放電模型是200pF200pF電容直接對電容直接對500nH500nH電感放電，沒電感放電，沒有串聯電阻。由於缺乏限制電流的串聯電阻器，這個模型接近一個電壓源。在有串聯電阻。由於缺乏限制電流的串聯電阻器，這個模型接近一個電壓源。在現實中這個模型代表了物體之間的迅速放電，譬如帶電的電路板裝置，帶電的現實中這個模型代表了物體之間的迅速放電，譬如帶電的電路板裝置，帶電的線纜或一個自動測試的傳導手臂。放電本身是具有線纜或一個自動測試的傳導手臂。放電本身是具有5~8ns5~8ns上升時間和大約上升時間和大約80ns80ns周期的正弦衰減波形。周期的正弦衰減波形。22）電路圖：）電路圖：6靜電放電模型靜電放電模型三、充電器件模型（三、充電器件模型（CDMCDM，，Charged-DeviceModelCharged-DeviceModel））11）理論介紹：帶電器件模型損害的主要來源是能量從一個帶電器件迅速的釋放）理論介紹：帶電器件模型損害的主要來源是能量從一個帶電器件迅速的釋放。靜電放電完全與器件相關，但器件零電位面的相對距離，卻能影響實際的失。靜電放電完全與器件相關，但器件零電位面的相對距離，卻能影響實際的失效水平。該模型假定，當帶電器件的導電管腳與具有較低電位的導體平面接觸效水平。該模型假定，當帶電器件的導電管腳與具有較低電位的導體平面接觸時，會發生迅速的放電。信號波形的上升時...
