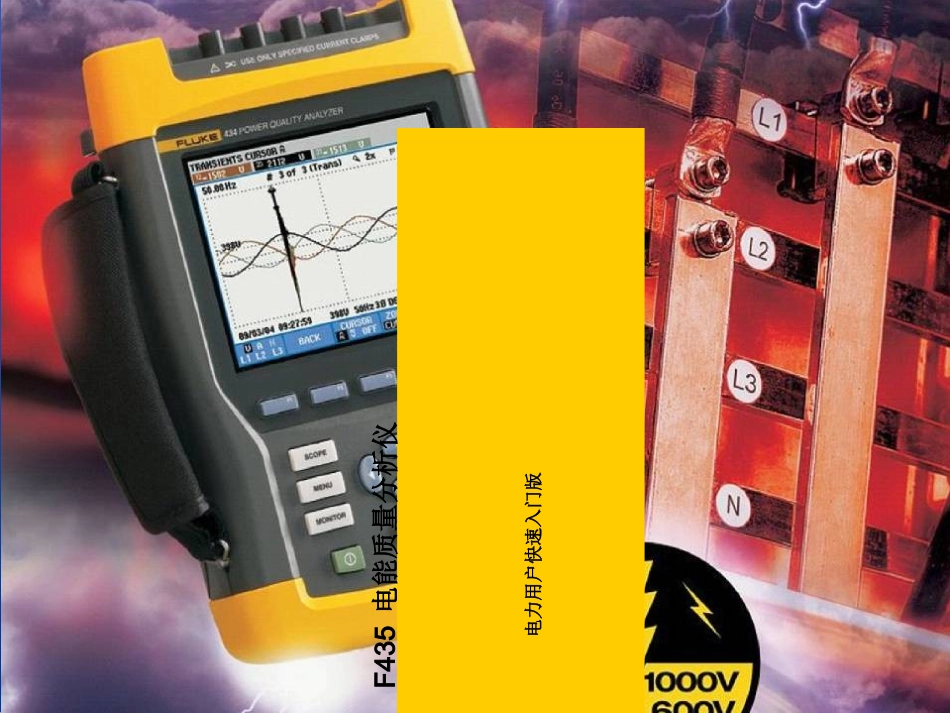

F435电能质量分析仪电力用户快速入门版©2008FlukeCo.2目录1、仪器的介绍2、应用软件的安装及仪器的连接3、仪器的设置4、如何设置并记录数据5、使用中文分析软件PowerLog下载记录的数据6、使用中文报表软件出具报表7、使用中常见问题©2008FlukeCo.3供电部门•供配电系统、用电大户的电能质量评估•供配电系统、用电大户的电能质量问题排障用电部门，石油化工/汽车制造业/钢厂等•在用户引入线处监测供电电源的质量•揭示设备故障的根源，进行事后补救或预测性维护谐波治理及无功补偿专家•治理前对供电质量进行检测，评估，出具治理方案•治理后对治理效果进行验证，出具效果报告1、仪器的介绍1.1主要的应用©2008FlukeCo.41、仪器的介绍1.2仪器的组成©2008FlukeCo.51、仪器的介绍1.3主要依据的标准所用测量方法IEC61000-4-30A级测量性能IEC61000-4-30A级闪变IEC61000-4-15谐波IEC61000-4-7标准符合性测试报告CE认证报告依照EN61010-1第二版（2001）适用第III类，污染等级2仪表的测量控制和实验室电气设备的安全要求进行设计和测试。©2008FlukeCo.6Vrms,Arms10/12周期间隔，不重叠，依照IEC61000-4-30每个周期使用500/416个样本Vpeak,Apeak在10/12个周期间隔内的绝对最大值，分辨率为40微秒电压波形因数Vpeak和Vrms之间的比率电流波形因数Apeak和Arms之间的比率Hz依照IEC61000-4-30每10秒测量一次Vrms½,Arms½按一个周期测量，从基波过零点开始，每半个周期刷新一次。依照IEC61000-4-30，每个通道相互独立。谐波根据IEC61000-4-7从10/12个周期无间隙谐波组电压和电流测量值计算而得功率（W）总有功功率或基波有功功率显示可选对每相计算10/12个周期内瞬时功率的平均值；总有功功率PT=P1+P2+P3VA总视在功率或基波视在功率显示可选使用10/12个周期时段内的VrmsxArms值计算视在功率，总视在功率为有功功率和视在功率的均方根VAR总基波无功功率显示可选VA的平方减去有功功率平方的方根，除以10/12个周期时段计算出无功功率。容性和感性负载以电容和电感图标指示功率因数有功功率（W）与视在功率VA之商Cosϕ/DPF基波电压和基波电流夹角的余弦不平衡电源电压的不平衡依照IEC61000-4-30标准利用对称分量法进行评估闪变依照IEC61000-4-15闪变仪的功能和设计规范。包括230V50Hz灯泡和120V60Hz瞬态捕捉捕捉在信号包络图上的波形。另外，可依照IEC61000-4-30规定触发捕捉骤降、骤升、干扰和电流（Amps）幅值时间同步可选的GPS430时间同步模块可为事件的时间标记和时间累计测量提供≤20ms或≤16.7ms的误差。当同步不可用时，时间容差≤1s/24h1、仪器的介绍1.4测量方法©2008FlukeCo.7五种不同的屏幕类型以最有效的方式显示测量结果1、仪器的介绍1.5显示功能©2008FlukeCo.8将仪器随附的软件光盘放入光驱，等待自动安装或手动双击setup.exe按照提示步骤进行安装2、软件的安装-FlukeViewFlukeView分析软件，用于下载数据集及存储的屏幕©2008FlukeCo.9PowerLog分析软件，用于下载435连续记录的数据2、软件的安装-PowerLog©2008FlukeCo.10用于F435记录的数据统计分析，并给出国标符合性报告2、软件的安装-F435中文报表软件©2008FlukeCo.112、软件的安装-驱动用于F435光电转USB通讯线（theFlukeUSB-IRopticalserialcable）Revision:II驱动安装步骤如下：•连接FlukeUSB-IR通讯线和PC•PC会提示“发现新硬件”，会出现硬件安装向导•插入安装光盘，按照屏幕提示操作•向导会提示发现FT232RUSBUART驱动并开始安装•又会重复出现一次“发现新硬件”，重复以上步骤•安装完成确认正常安装？“控制面板”/“系统”/“硬件”/“设备管理器”[WindowsXP]在“端口”中可以找到设备。如果显示黄色的警告标志，需要重新进行正确的安装©2008FlukeCo.123、仪器的设置3.1标称值及附件第一步：按设置（SETUP）键可打开设置菜单来查看和更改分析仪的设置第二步：按方向键选择Config（黑底高亮显示），可选择更改分析仪的接线方式第三步：选择接线方式，按照接线方式图所示连接仪器的测试线第四步：设置标称电压值，一般在配电室测量设置为100V（PT二次电压值）第五步：选择电流钳，并设置电压电流的变比©20...
