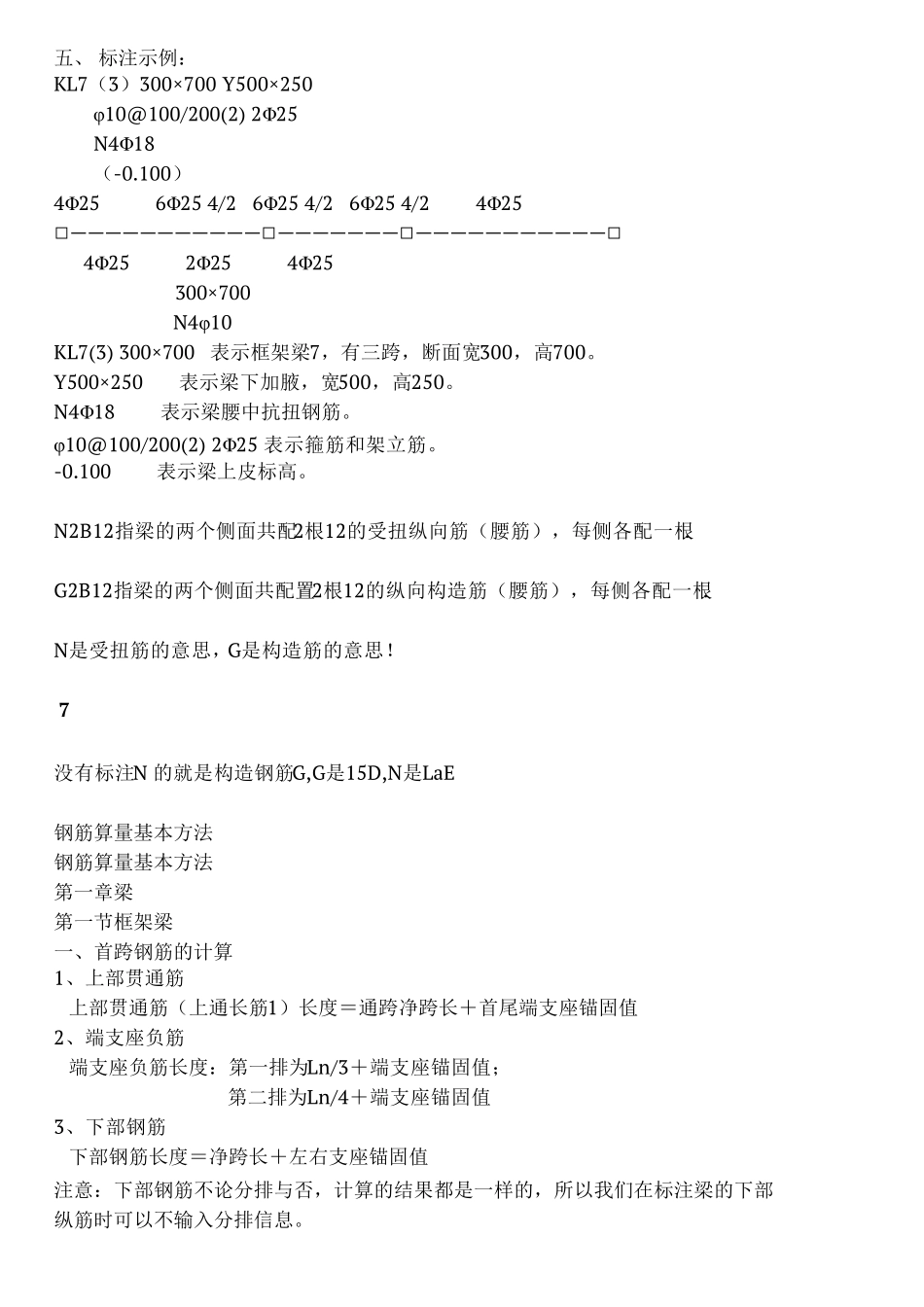

图文解说钢筋平法表示实用总结--建筑家园博客钢筋平法实用总结—识图入门一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100 ，非加密区间距200 ，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100 ，非加密区间距200 ，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200 ，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100 ，四肢箍，非加密区间距150 ，双肢箍。 一、 梁上主筋和梁下主筋同时表示方法 ： ⑴ 3Φ22 ，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20 。 ⑵ 2φ12 ，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18 。 ⑶ 4Φ25 ，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25 。 ⑷ 3Φ25 ，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25 。 二、 梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20 的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+ （4Φ12 ） 表示2Φ22 为通长，4φ12 架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25 ，下排为2Φ25 。 ⑷ 2Φ22+ 2 Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、 梁腰中钢筋表示方法： ⑴ G2 φ12 表示梁两侧的构造钢筋，每侧一根φ12 。 ⑵ G4 Φ14 表示梁两侧的构造钢筋，每侧两根Φ14 。 ⑶ N2 Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22 。 ⑷ N4 Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18 。 四、 梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25 ，下排筋4Φ25 。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25 ，不伸入支座，下排筋4Φ25 ，全部伸入支座。 ⑷ 2Φ25 + 3Φ22 （-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25 伸入支座，3Φ22 ，不伸入支座。下排筋 5Φ25 ，通长布置。五、 标注示例：KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □— — — — — — — — — — — □— — — — — — — □— — — — — — — — — — — □ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断...
