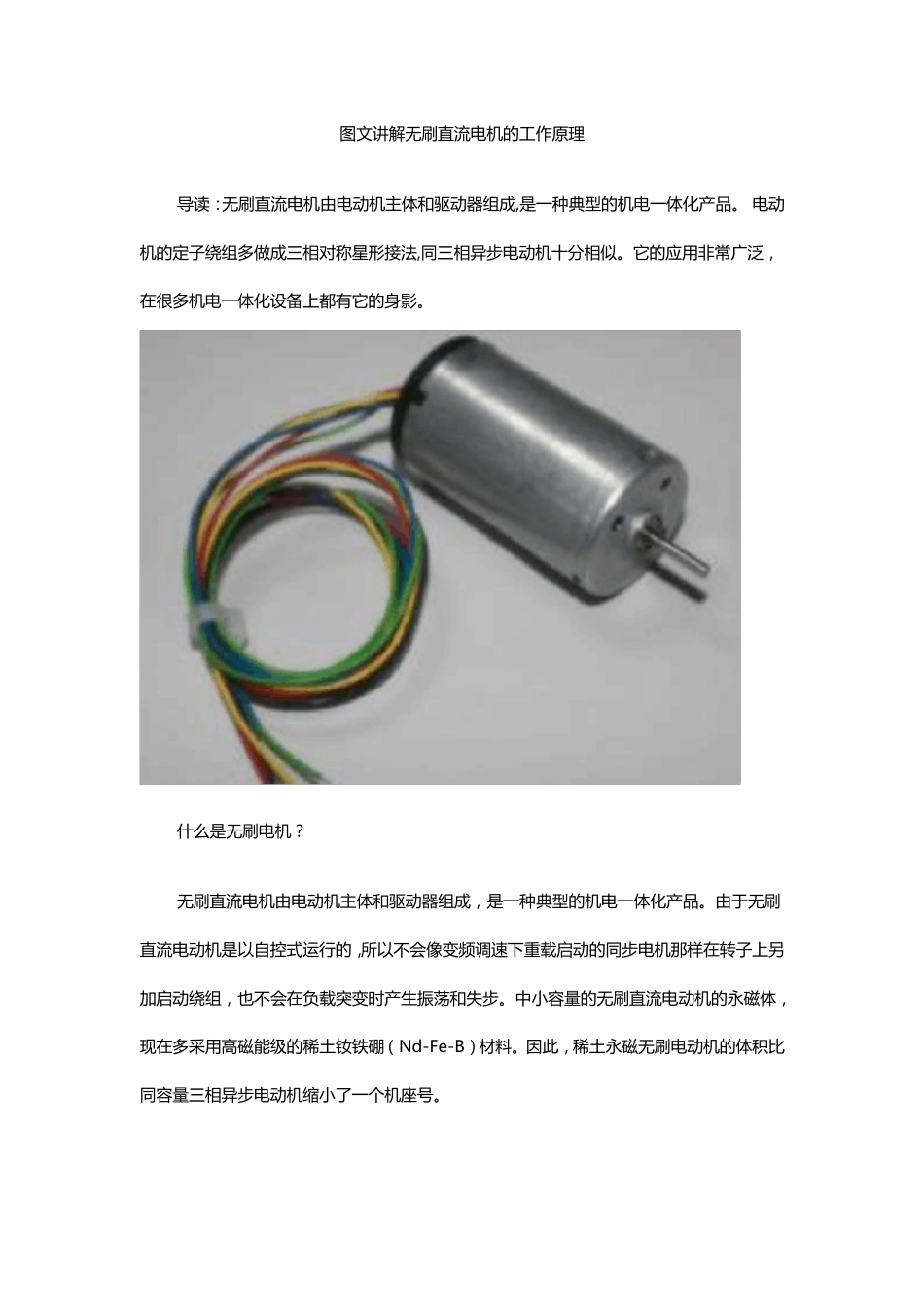

图 文 讲 解 无 刷 直 流 电 机 的 工 作 原 理 导 读 ： 无 刷 直 流 电 机 由 电 动 机 主 体 和 驱 动 器 组 成 ,是 一 种 典 型 的 机 电 一 体 化 产 品 。 电 动机 的 定子绕组 多做成 三相对称星形接法,同三相异步电 动 机 十分相似。它的 应用非常广泛，在很多机 电 一 体 化 设备上都有它的 身影。 什么是 无 刷 电 机 ？ 无 刷 直 流 电 机 由 电 动 机 主 体 和 驱 动 器 组 成 ，是 一 种 典 型 的 机 电 一 体 化 产 品 。由 于无 刷直 流 电 动 机 是 以自控式运行的 ，所以不会像变频调速下重载启动 的 同步电 机 那样在转子上另加启动 绕组 ，也不会在负载突变时产 生振荡和 失步。中小容量的 无 刷 直 流 电 动 机 的 永磁体 ，现在多采用高磁能级的 稀土钕铁硼（Nd-Fe-B）材料。因此，稀土永磁无 刷 电 动 机 的 体 积比同容量三相异步电 动 机 缩小了一 个机 座号。 无 刷 直 流 电 动 机 是 采 用 半 导 体 开 关 器 件 来 实 现 电 子 换 向 的 ， 即 用 电 子 开 关 器 件 代 替 传统 的 接 触 式 换 向 器 和 电 刷 。 它 具 有 可 靠 性 高 、无 换 向 火花、机 械噪声低等优点， 广泛应用 于高 档录音座、录像机 、电 子 仪器 及自动 化办公设备中。 无 刷 直 流 电 动 机 由永磁体 转子 、多极绕组定子 、位置传 感器 等组成。 位置传 感按转子位置的 变化， 沿着一定次序对定子 绕组的 电 流 进行换 流 （即 检测转子 磁极相对定子 绕组的 位置， 并在确定的 位置处产生位置传 感信号， 经信号转换 电 路处理后去控制功率开 关 电 路， 按一定的 逻辑关 系进行绕组电 流 切换 ）。 定子 绕组的 工作电 压由位置传 感器 输出控制的 电 子 开关 电 路提供。 位置传 感器 有 磁敏式 、光电 式 和 电 磁式 三 种 类 型 。 采 用 磁敏式 位置传 感器 的 无 刷 直 流 电 动 机 ， 其 磁敏传 感器 件 （例 如 霍 尔 元 件 、磁敏二极管 、磁敏诂 极管 、磁敏电 阻 器 或 专 用 集 成电 路等）装 在定子 组件 上 ， 用 来 检测永磁体 、转子 旋 转时 产生的 磁场 变化。 采 ...
