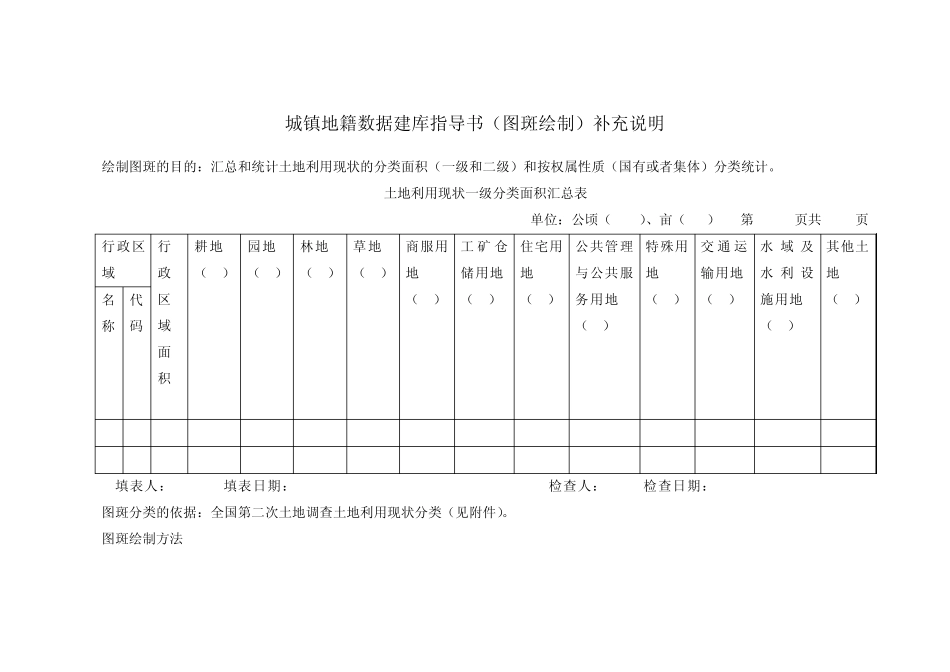

城镇地籍数据建库指导书（图斑绘制）补充说明 1
绘制图斑的目的：汇总和统计土地利用现状的分类面积（一级和二级）和按权属性质（国有或者集体）分类统计
土地利用现状一级分类面积汇总表 单位：公顷（0
00）、亩（0
0） 第 页共 页 行政区域 行政区域面积 耕地 （01） 园地 （02） 林地 （03） 草地 （04） 商服用地 （05） 工 矿 仓储用地 （06） 住宅用地 （07） 公共管理与公共服务用地 （08） 特殊用地 （09） 交 通 运输用地 （10） 水 域 及水 利设施用地 （11） 其他土地 （12） 名称 代码 填表人： 填表日期： 检查人： 检查日期： 2
图斑分类的依据：全国第二次土地调查土地利用现状分类（见附件）
图斑绘制方法: 1) 将检查过宗地基本错误的街坊图交到项目部，用二调版统一生成宗地图斑
2) 绘制水系图斑，主要是河流、坑塘、沟渠
注意：不要有弧线
3) 将宗地外的房屋圈为城镇住宅用地或者农村宅基地图斑，注意：具有其他用途的房屋（如商务用地等）需按照实际情况填写图斑编码
4) 铁路、公路、农村道路、港口码头、管道运输图斑的绘制
5) 公园与绿地图斑的绘制，道路旁边的各种花坛（地形图上有封闭区域表示的）、绿化地将其圈为绿地图斑
6) 绘制一级编码中 05（商服用地）、06（工矿仓储用地）、08（公共管理与公共服务用地）、09（特殊用地）、12（其他土地）除上述外的地类图斑，在实际情况中这一项较少但并不是没有，譬如洗车场、废物回收站、公共广场、风景名胜、军事用地、空闲地、设施农用地等
7) 绘制01（耕地）、02（园地）、03（林地）、04（草地）等四个一级地类下二级地类的图斑（其中草地株洲应该没有）
8) 利用二调版将剩下的面积作为城市街巷用地生成图斑
图斑绘制质量要求： 1) 图斑之间不能有重叠 2)
