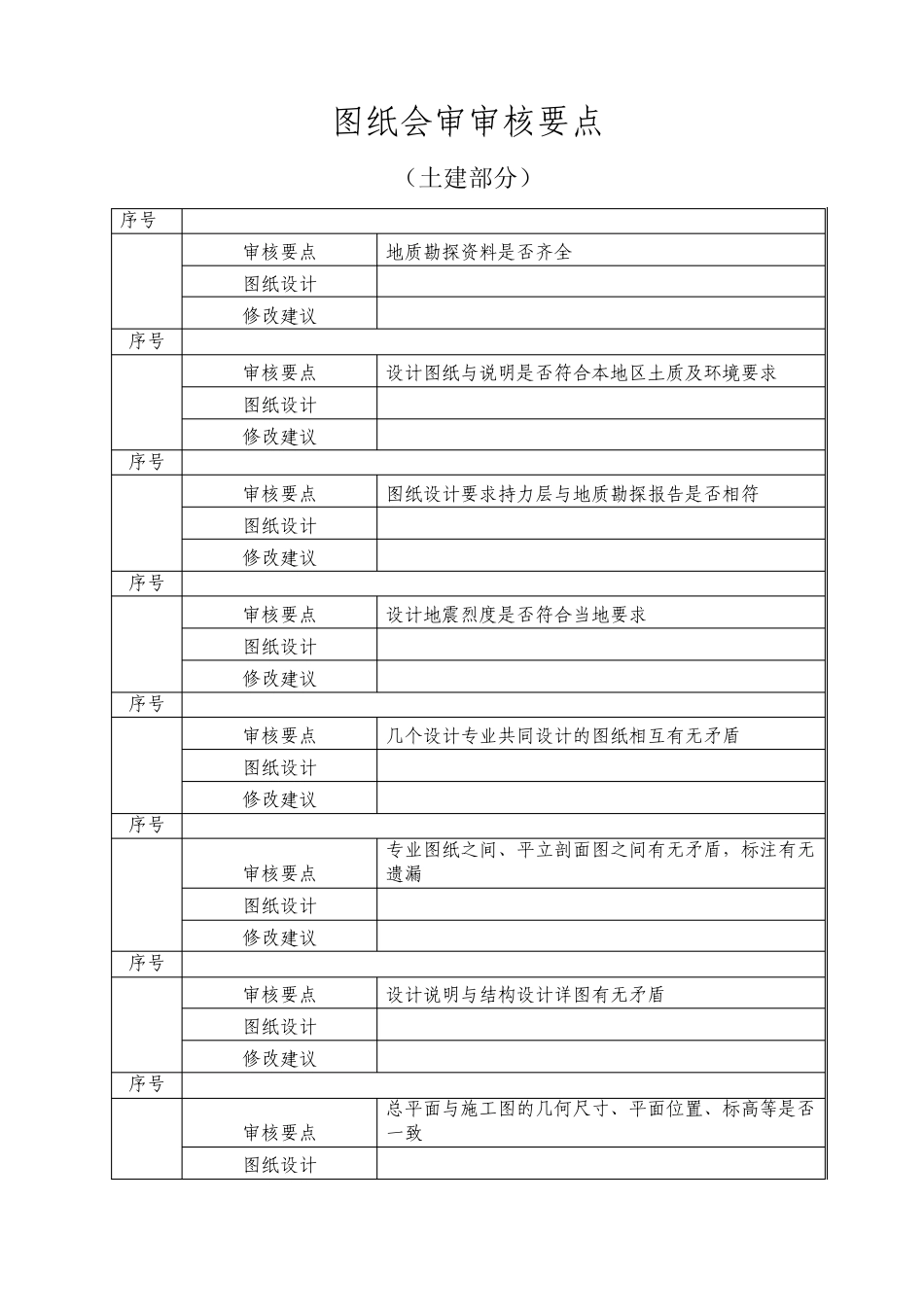

图纸会审审核要点 （土建部分） 序号 1 审核要点 地质勘探资料是否齐全 图纸设计 修改建议 序号 2 审核要点 设计图纸与说明是否符合本地区土质及环境要求 图纸设计 修改建议 序号 3 审核要点 图纸设计要求持力层与地质勘探报告是否相符 图纸设计 修改建议 序号 4 审核要点 设计地震烈度是否符合当地要求 图纸设计 修改建议 序号 5 审核要点 几个设计专业共同设计的图纸相互有无矛盾 图纸设计 修改建议 序号 6 审核要点 专业图纸之间、平立剖面图之间有无矛盾，标注有无遗漏 图纸设计 修改建议 序号 7 审核要点 设计说明与结构设计详图有无矛盾 图纸设计 修改建议 序号 8 审核要点 总平面与施工图的几何尺寸、平面位置、标高等是否一致 图纸设计 修改建议 序号 9 审核要点 建筑结构与各专业图纸本身是否有差错及矛盾。 图纸设计 修改建议 序号 10 审核要点 结构图与建筑图的平面尺寸及标高是否一致。 图纸设计 修改建议 序号 11 审核要点 建筑图与结构图的表示方法是否清楚 图纸设计 修改建议 序号 12 审核要点 预埋件是否表示清楚 图纸设计 修改建议 序号 13 审核要点 有无钢筋明细表或钢筋的构造要求在图中是否表示清楚 图纸设计 修改建议 序号 14 审核要点 钢筋采用哪种连接方式 图纸设计 修改建议 序号 15 审核要点 同一户型钢筋配置是否一致 图纸设计 修改建议 序号 16 审核要点 材料来源有无保证，能否代换,图中所要求的条件能否满足 图纸设计 修改建议 序号 17 审核要点 新材料、新技术的应用是否有问题 图纸设计 修改建议 序号 18 审核要点 同一作业面混凝土标号是否一致、便于施工 图纸设计 修改建议 序号 19 审核要点 新户型是否合理，便于业主使用 图纸设计 修改建议 序号 20 审核要点 有无楼梯扶手节点图 图纸设计 修改建议 序号 21 审核要点 有无屋面、露台防护栏节点图 图纸设计 修改建议 序号 22 审核要点 楼梯间结构尺寸与管道井的安装尺寸是否合理 图纸设计 修改建议 序号 23 审核要点 楼梯井尺寸能否满足扶手安装 图纸设计 修改建议 序号 24 审核要点 结构图与建筑图的轴线尺寸是否一致 图纸设计 修改建议 序号 25 审核要点 图纸所给基础开挖的深度和扩边放坡的尺寸是否符合规范 图纸设计 修改建议 序号 26 审核要点 地沟尺寸及检查井位置是否适宜 图纸设计 修...
