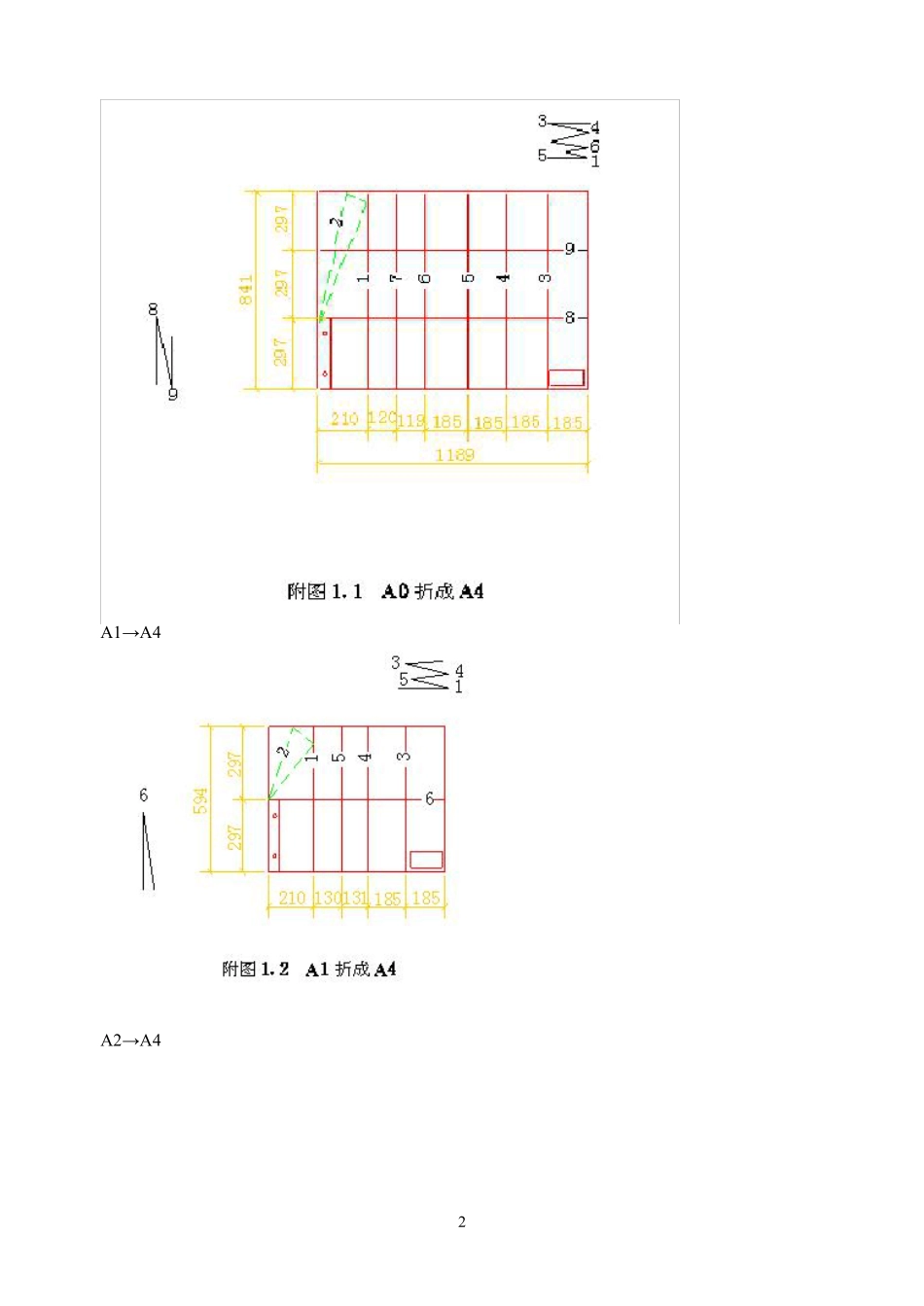

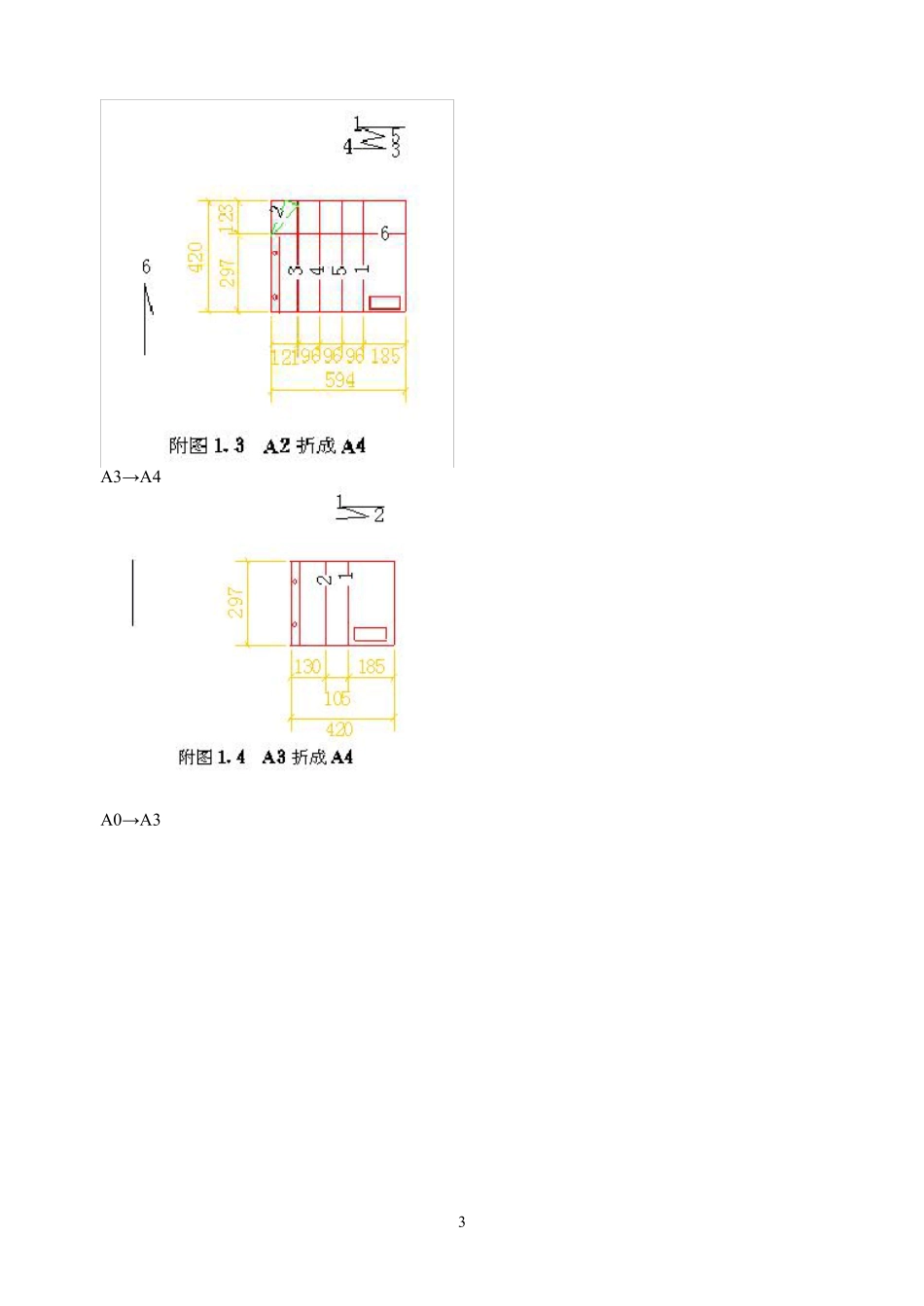

1图样复制与管理教学目标：（1）了解图样复制与管理的基本知识。（2）具备图样复制与管理的初步能力。产品图样和技术文件是企业组织生产的依据，为了避免在生产管理中产生混乱，减少废品和损失，避免产品图样外流，对产品图样和技术文件的入库，折叠，保管，复制，缩微，分发，使用，修改及管理制订严格的规章制度是必要的。第 1 节复制图的折叠方法复制图是由底图或原图复制成的图，它可通过晒图，铅印，照相和复印机复制，计算机扫描打印等方法产生。折叠 后的图纸一般就取Ａ４或Ａ3幅面的规格。复制图有需装订成册的，也有不需成册的，需装订成册的复制图又分有装订边和无装订边的两种，它们各自的折叠方法可根据需要，从 GB10609．3-89《技术制图复制图的折叠方法》中选取。一、需装订成册的复制图需装订成册的有装订边的复制图，先沿标题栏的短边方向折叠，再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成 A 4或 A 3的规格，使标题栏露在外面。如图 13-1所示为 A 0幅面的图纸折叠成 A 4幅面的方法。需装订成册的无装订边的复制图，先沿标题栏的短边方向折叠，再沿标题栏的长边方向折叠成 190mmχ297mm或 297mmχ400mm的规格，使标题栏露在外面，并粘贴上装订胶带。如图 13-2所示 为 A 0幅面的图纸折叠 成 A 3幅面的方法。二、不需装订成册的复制图不装订成册的复制图的折叠方法有以下两种：第一种方法是先沿标题栏的长边方向折叠，再沿标题栏的短边方向折叠成 A 4或 A 3的规格，使标题栏露在外面，如图 13-3（a）所示；第二种方法是先沿标题栏的短边方向折叠，再沿标题栏的长边方向折叠成 A 4或 A 3的规格，使标题栏露在外面，如图 13-3（b）所示。加长幅面复制图的折叠方法，可根据标题栏在图纸幅面上的方位，参照上述方法折叠。需要装订折叠方法A 0→A 42A1→ A4A2→ A43A3→ A4A0→ A34A1→ A35A2→ A3不需要装订的折叠方法A0→ A4A1→ A46A2→ A4A3→ A47第 2 节复制与缩微一、对缩微复制原件的要求对缩微复制原件的图幅尺寸应符合GB/T14689-93《图纸幅面和格式》和GBJ１-86 的规定。为了便于在缩微摄影时定位和复制，图幅中应有对中符号，其设置方法见GB/T14689-93《图纸幅面和格式》，符号的位置误差为０.５mm。为了便于识别缩微放大的倍率和缩小的比例，应在所有图幅中设制不注数字的米制参考分度，其总长度为100mm，每10mm 为一格。米制参考分度应对称地...
