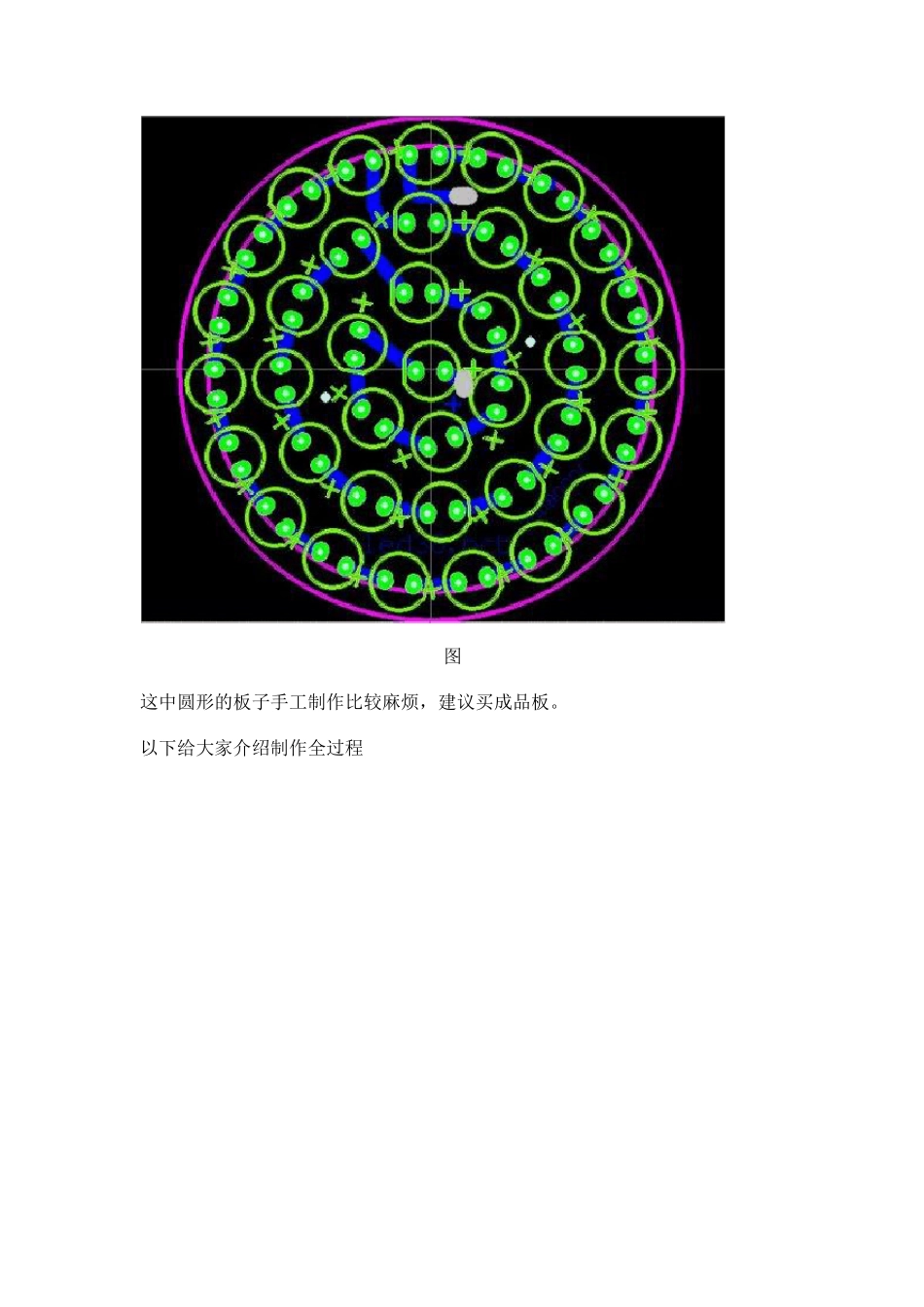

图解LED节能灯具制作全过程 LED灯制作资料和LED节能灯电路图 为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的LED节能灯,现特意为广大的朋友奉献一款LED节能灯的制作资料和LED灯的简易制作过程包含LED节能灯制作电路图,以下是 38LED灯的制作电路图: 图 1 图1是一款 LED灯杯的实用电路图,该灯使用 220V电源供电,220V交流电经 C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻 R3给串联的38颗 LED提供恒流电源.LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对 LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到 LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中 R1是保护电阻,R2是电容 C1的卸放电阻,R3是限流电阻防止电压升高和温度升高 LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对 LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对 LED产生损伤,有了C2的介入,开灯的充电电流完全被 C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在 400V以上的涤纶电容或 CBB电容,滤波电容要用耐压 250v以上.此电路适合驱动 20-40只20mA的LED. 图2是电路板图PCB 图 2 这中圆形的板子手工制作比较麻烦，建议买成品板。 以下给大家介绍制作全过程 图 3 制作工具：（见图 3） 尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。 选择 LED: LED要选用高亮度的，散光的要亮度 1200mcd以上，角度要 120度，聚光型的要亮度在 20000mcd以上的。电压 3.0-3.6v电流20mA.一般的LED的脚都很长的，为了方便焊接先用尖嘴钳或斜口钳预剪脚留有3mm的引脚就可以了。 安装 LED: 将电路板安装面朝上，将 LED极性方向放好，注意长脚是正极，短脚是负极，草帽型的帽沿有平面的是负极圆的一面的是正极，切勿装反因为 LED是单向导电性...
