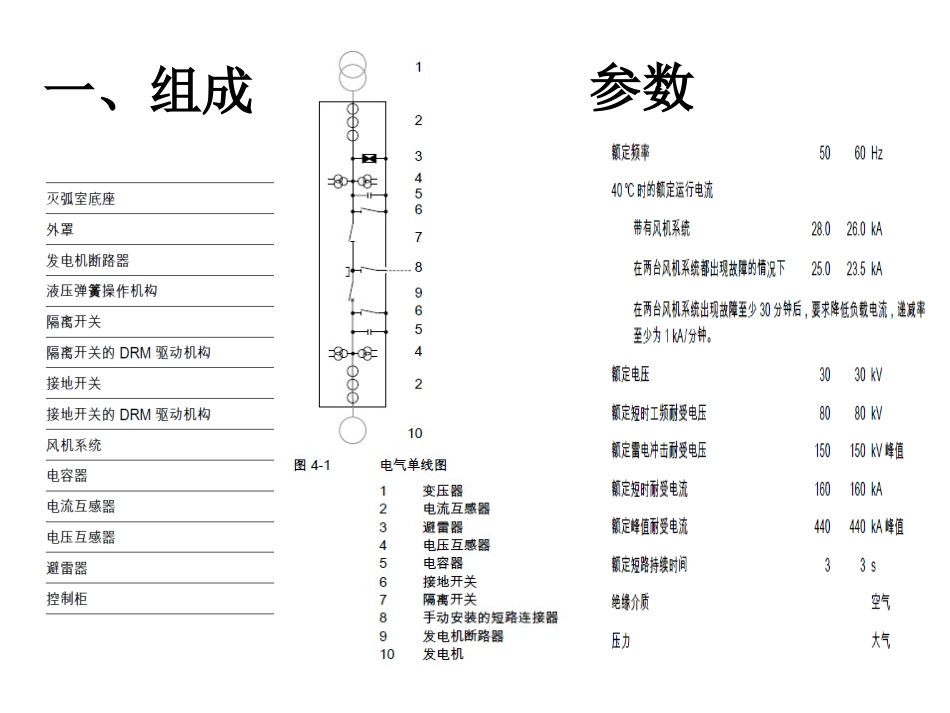

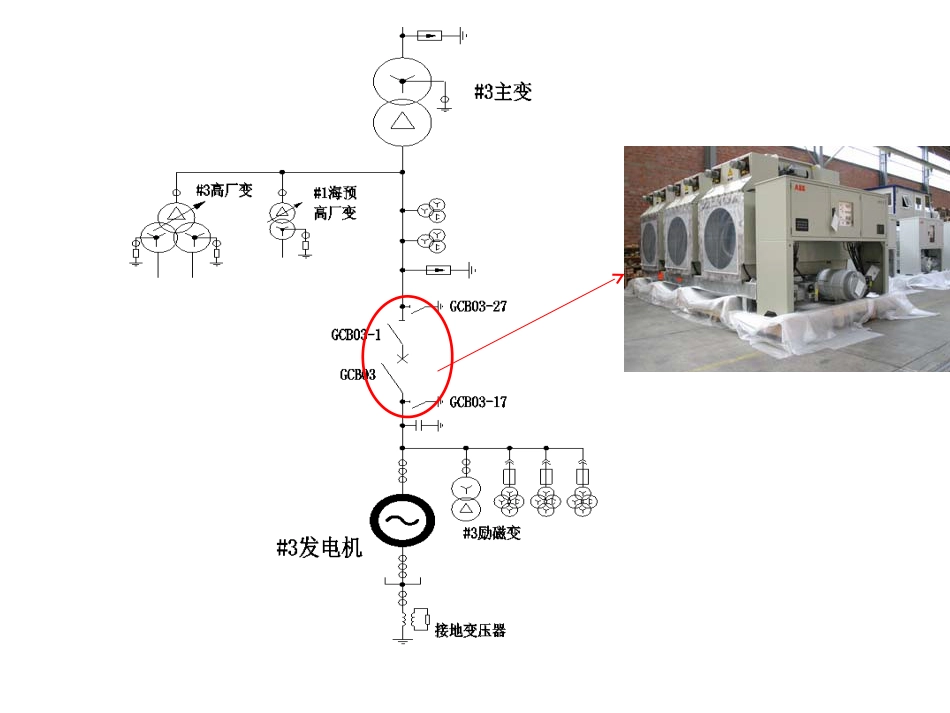

GCB-发电机出口断路器一、组成参数灭弧室及断路器发电机断路器包括3个灭弧室（每相1个）、一根将各灭弧室与其公共液压弹簧操作机构连接的操作连杆。灭弧介质为SF6液压弹簧操作机构液压弹簧操作机构安装在灭弧室底座外侧。液压弹簧操作机构包括以下部件：•盘形弹簧•高压油缸•液压系统•快速切换阀•固定在操作连杆上的工作活塞液压弹簧操作机构利用蓄积的能量在10微秒内操作灭弧室。弹簧产生的弹力作用在高压油缸上，将机械能转化为液压能。进行分合闸操作时，通过快速切换阀将液压能转换为操作活塞的动作。然后，再由工作活塞控制发电机断路器的操作连杆。断路器位置指示油位指示弹簧行程观察窗隔离开关、接地刀闸及DRM驱动机构隔离开关位于变压器侧，驱动装置就地编号Q9变压器侧接地刀闸，驱动装置就地编号Q82发电机侧接地刀闸，驱动装置就地编号Q81风机系统前后各6个风机按照每相和外罩，每相2个风机连接到风机系统A和B。在运转期间，在任何时候系统A或系统B中总有一个风机系统是工作的。控制柜内部的定时器执行定时切换。如果某个风机系统发生功能故障，将自动切换到冗余风机系统，以保持运转过程中的持续稳定通风。控制柜状态指示按钮，就地状态下可以对开关进行操作断路器动作次数油泵动作次数远方就地切换报警信息1、SF6密度低2、SF6压力低闭锁3、闭锁合闸4、闭锁分闸5、油泵长时间运行。存在漏油或油泵缺陷6、直流电源故障7、油泵电机电源故障8、交流电源故障9、相序错误10、隔刀地刀空开跳闸。可能是因为驱动机构电机过载11、合闸回路故障12、跳闸回路1故障13、跳闸回路2故障14、空开Q51-Q72跳闸风机系统故障报警复位试灯按钮电容器电容器会在开断操作期间抑制暂态恢复电压。二、投入前检查1、控制电源、动力电源、加热器电源送上控制电源取自直流110VA、B段各一个动力电源取自汽机MCCB段加热器电源取自汽机MCCB段2、检查控制面板上无故障报警3、检查风机运行正常4、检查气体压力表显示在正常范围5、检查液压油泵启停正常，无漏油6、检查外壳与控制柜良好接地三、运行中检查在断路器无操作情况下，油泵每天起动10次是允许的。如果起动次数超过10次，则需对机构加强观察。如果起动次数超过20次，则需联系检修。在确定油泵起动次数时，应扣除由于开关操作引起的油泵起动次数。四、无法合闸•1、检查有无闭锁信号并查明原因（气压低？）•2、检查控制或合闸回路是否正常，如控制、合闸电源回路跳闸，立即恢复供电•3、检查储能情况五、无法分闸原因•控制回路断线；•弹簧储能不足；•控制、跳闸回路或与跳闸有关的继电器线圈、跳闸线圈断线或烧损；•开关机构卡住，传动部分销子脱落，机构失灵等；1、断开上一级开关（#3机为5053、5042#4机为5041、5052）2、然后断开5043-6或5051-63、恢复500KV系统合环运行4、对GCB开关进行检查
