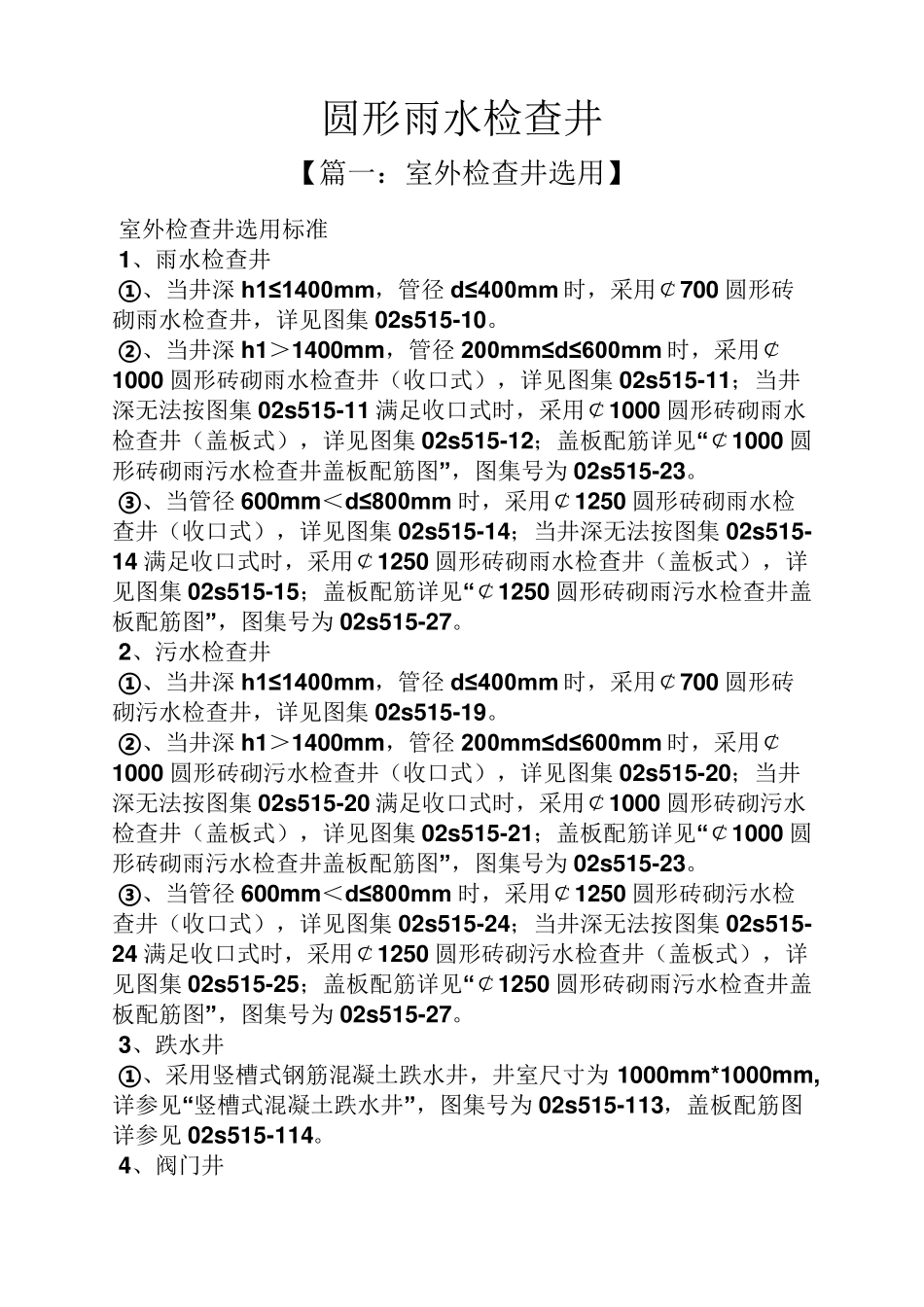

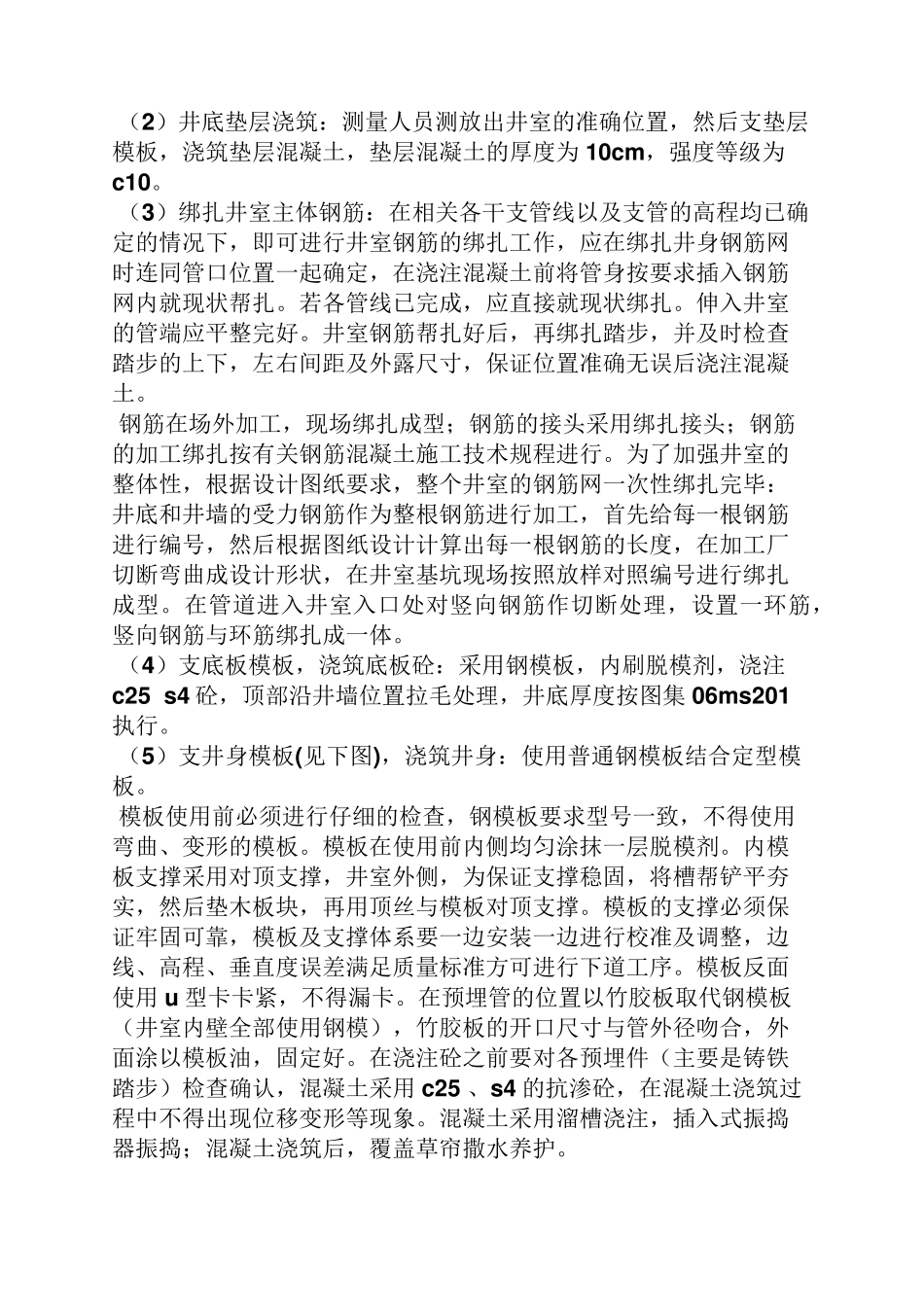

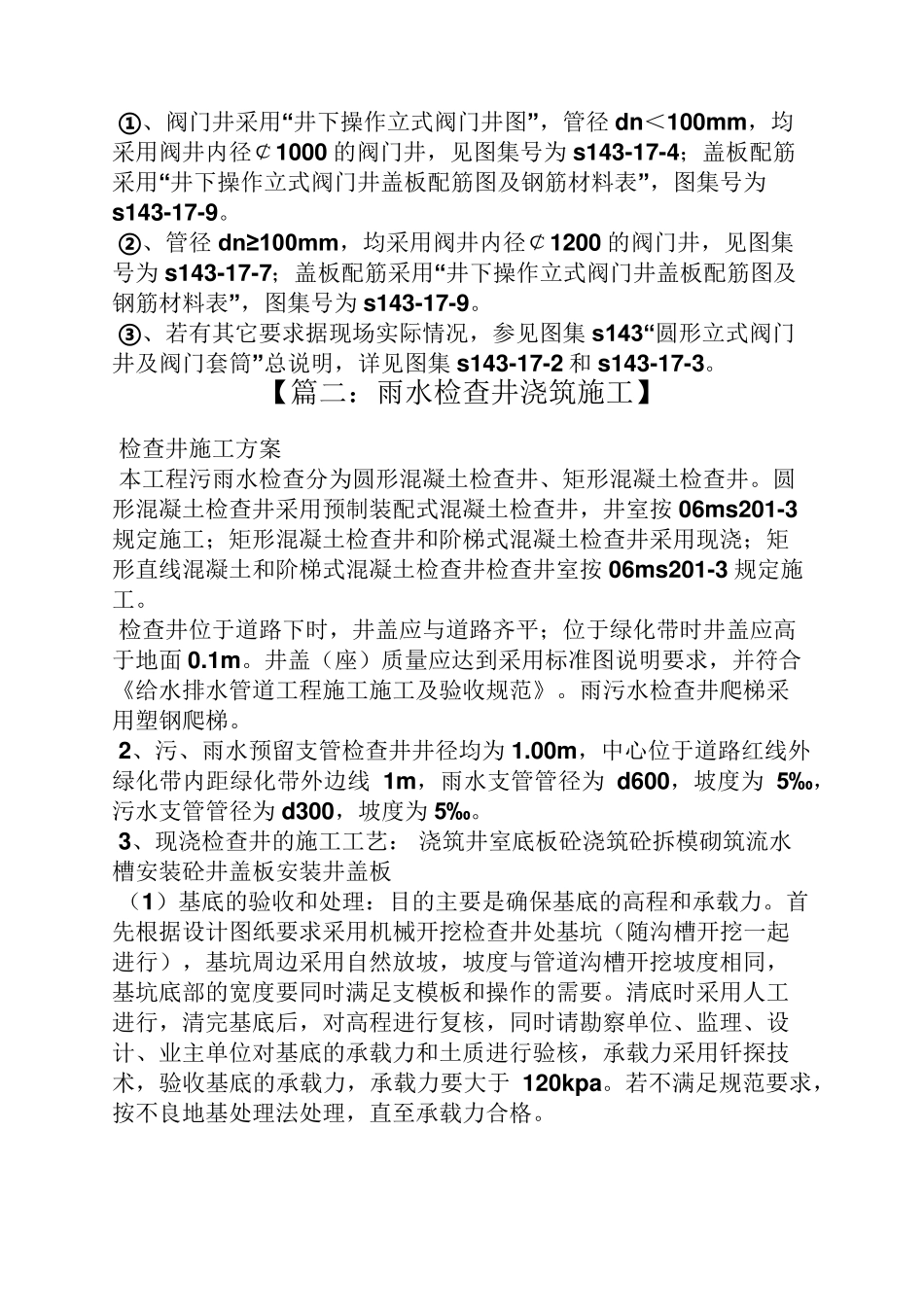

圆形雨水检查井 【篇一：室外检查井选用】 室外检查井选用标准 1、雨水检查井 ①、当井深 h1≤1400mm，管径 d≤400mm 时，采用￠700 圆形砖砌雨水检查井，详见图集 02s515-10。 ②、当井深 h1＞1400mm，管径 200mm≤d≤600mm 时，采用￠1000 圆形砖砌雨水检查井（收口式），详见图集 02s515-11；当井深无法按图集 02s515-11 满足收口式时，采用￠1000 圆形砖砌雨水检查井（盖板式），详见图集 02s515-12；盖板配筋详见“￠1000 圆形砖砌雨污水检查井盖板配筋图”，图集号为 02s515-23。 ③、当管径 600mm＜d≤800mm 时，采用￠1250 圆形砖砌雨水检查井（收口式），详见图集 02s515-14；当井深无法按图集 02s515-14 满足收口式时，采用￠1250 圆形砖砌雨水检查井（盖板式），详见图集 02s515-15；盖板配筋详见“￠1250 圆形砖砌雨污水检查井盖板配筋图”，图集号为 02s515-27。 2、污水检查井 ①、当井深 h1≤1400mm，管径 d≤400mm 时，采用￠700 圆形砖砌污水检查井，详见图集 02s515-19。 ②、当井深 h1＞1400mm，管径 200mm≤d≤600mm 时，采用￠1000 圆形砖砌污水检查井（收口式），详见图集 02s515-20；当井深无法按图集 02s515-20 满足收口式时，采用￠1000 圆形砖砌污水检查井（盖板式），详见图集 02s515-21；盖板配筋详见“￠1000 圆形砖砌雨污水检查井盖板配筋图”，图集号为 02s515-23。 ③、当管径 600mm＜d≤800mm 时，采用￠1250 圆形砖砌污水检查井（收口式），详见图集 02s515-24；当井深无法按图集 02s515-24 满足收口式时，采用￠1250 圆形砖砌污水检查井（盖板式），详见图集 02s515-25；盖板配筋详见“￠1250 圆形砖砌雨污水检查井盖板配筋图”，图集号为 02s515-27。 3、跌水井 ①、采用竖槽式钢筋混凝土跌水井，井室尺寸为 1000mm*1000mm,详参见“竖槽式混凝土跌水井”，图集号为 02s515-113，盖板配筋图详参见 02s515-114。 4、阀门井 ①、阀门井采用“井下操作立式阀门井图”，管径 dn＜100mm，均采用阀井内径￠1000 的阀门井，见图集号为 s143-17-4；盖板配筋采用“井下操作立式阀门井盖板配筋图及钢筋材料表”，图集号为s143-17-9。 ②、管径 dn≥100mm，均采用阀井内径￠1200 的阀门井，见图集号为 s143-17-7；盖板配筋采用“井下操作立式阀门井盖板配筋图及钢筋材料表”，图集号为 s143-17-9。 ③、若有其它要求据现场实际情况，参见...
