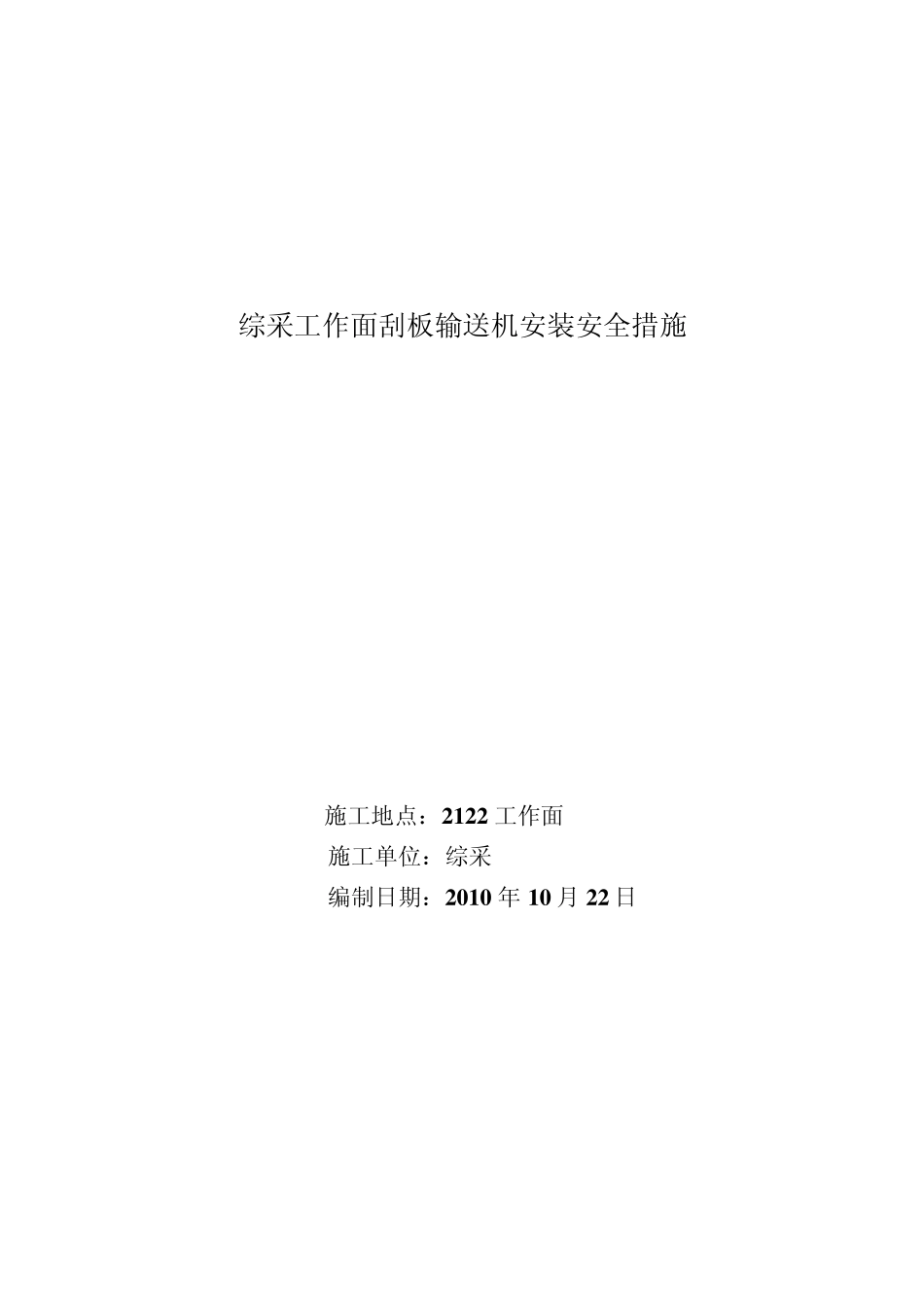

综采工作面刮板输送机安装安全措施 施工地点：2 1 2 2 工作面 施工单位：综采 编制日期：2 0 1 0 年 1 0 月 2 2 日 一、 工程概况 2122综采工作面安装 SGZ764/630型刮板输送机，安装长度为 米。为使刮板输送机安全顺利的安装，特编写本安全技术措施。 二、安装前的准备工作 1、安装刮板输送机各部件如下 （1）机头部分：机头架组件、传动装臵、机头推移部各个一节，机头变线槽（3节）。 （2）中间槽 54节(含节开口槽)。 （3）机尾部分：机尾架组件、传动装臵、机头推移部各一节，机尾变线槽（3节）。 2、准备工具 5T手拉葫芦 4个、3T手拉葫芦 4个、 2T手拉葫芦 3个、大锤 1把、撬棍 2根、管钳 2把、450大扳手 2把、18.5钢丝绳扣 4个。 3、刮板输送机的性能参数 由于刮板输送机外形尺寸大，重量沉，为了便于运输、组装、安装时，工作人员心中有数，特将刮板输送机的各单元部分重量列表如下: 序号 单元名称 数量 单件质量（kg） 1 电机减速机 1件 7687.2 2 机头、机尾部组件 各 1件 4929.254 3 机头、机尾过度槽 各 1件 2872.2 4 机头、机尾变线槽 各 3节 1604.1 5 中部槽 76节 1194.4 6 开口槽 8节 1219.4 7 电缆槽 84节 201.7 4、绞车提升能力的计算 （1）、计算参数 平板车自重：G1= 1200kg ; 单个平板车载重为G2； 平板车摩擦系数：f1=0.015; 钢丝绳摩擦系数：f2=0.15; 绞车采用40kw绞车； 绳速v=1.31m/s ; 巷道最大坡度为130 ； 运输距离L=480m; 一次拉车数n=2 钢丝绳采用∮18.5绳， G3=121.8kg/m, 破断力F=19450kg 。 （2）、绞车提升能力验算： <1>钢丝绳安全系数计算 Fmax≤F /6.5 Fmax ≤ 19450/6.5 =2992.31 kg Fmax=n×(G1+G2) ×(sina+f1×cosa)+G3×L×(sina+f2×cosa) 2992.31=2×(1200+G2) ×（0.2250+0.015×0.9744）+121.8×4.8×（0.2250+0.15×0.9744） =(2400+2G2) ×0.2396+584.64×0.3712 G2≤4590kg <2>绞车提升能力计算 P1=Fmax×g×v =2×4590×0.2396×9.8×1.31 =28237.5 P=P1/效率 P=28237.5/0.85 =33220.59w≈33.2KW 5、绞车拉车要求 由以上验算数据可知，绞车一次只能拉2个车，每个车载重不得 超4590kg。刮板输送机各部件重量已知，每个平板车可装2节溜槽和2节电缆槽，重量为2×1219+2×201=2840kg符合装载要求。电机减速机、机头部组件、机尾部组件应分别单件运输。 三、刮板输送机的安...
