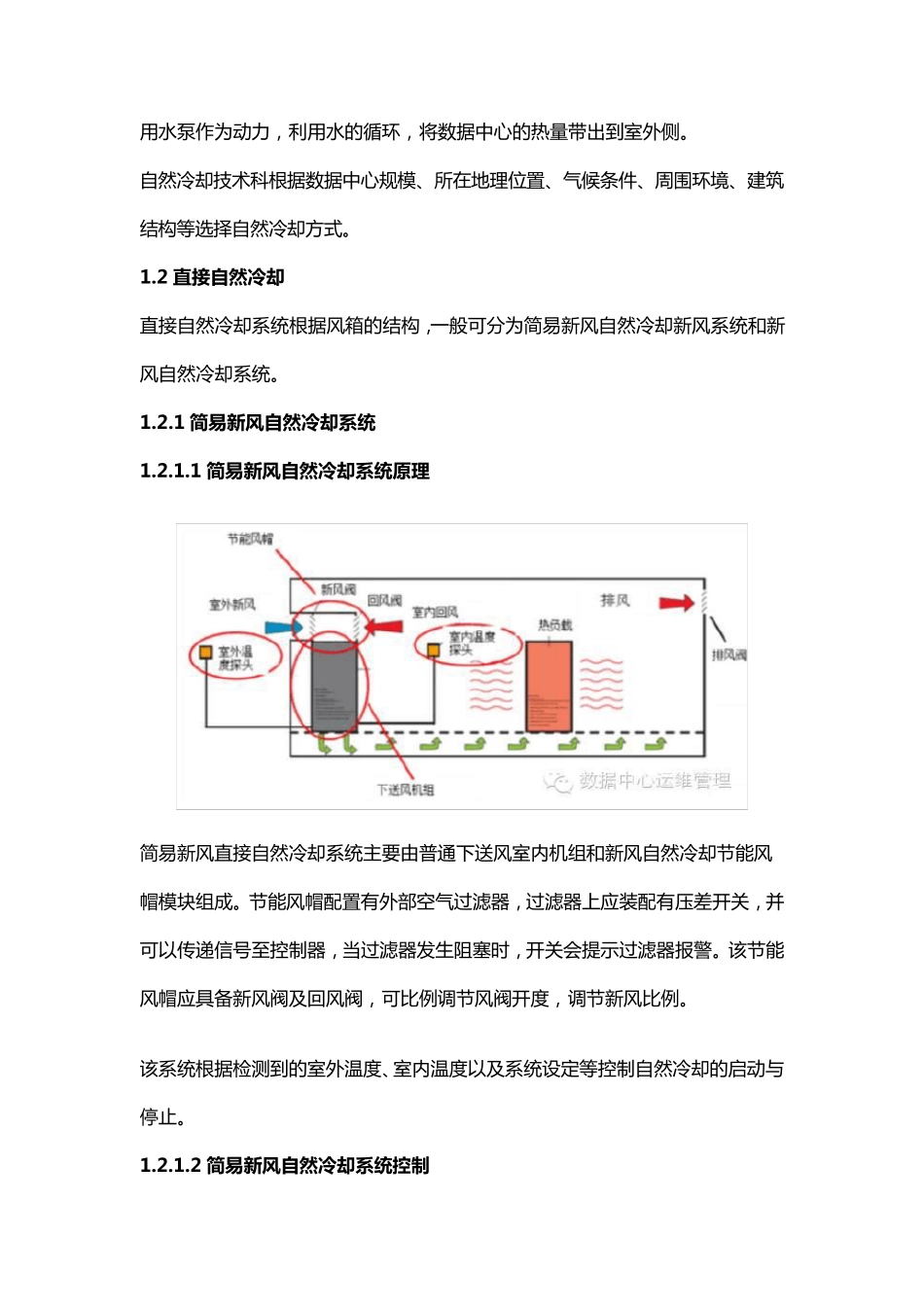

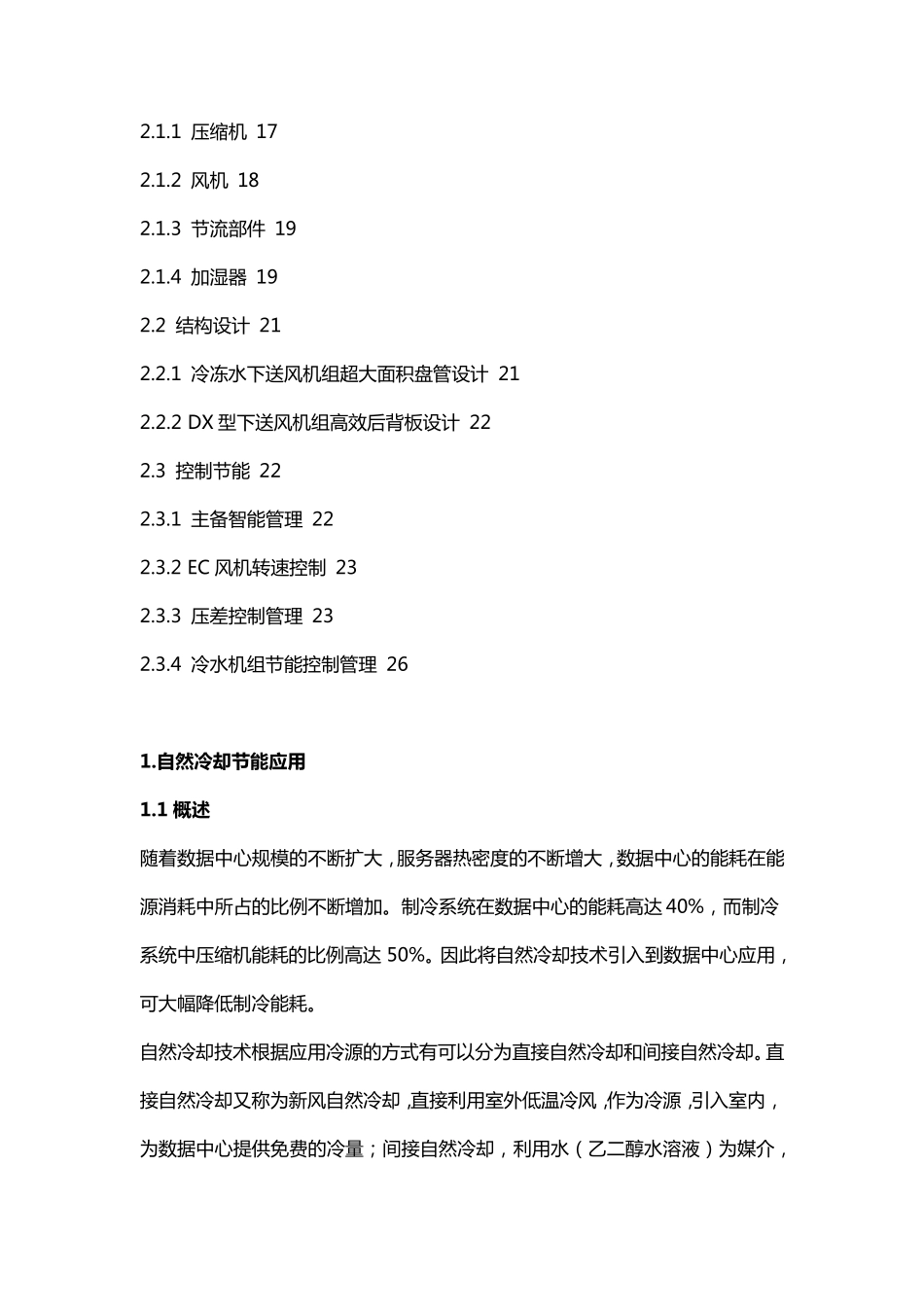

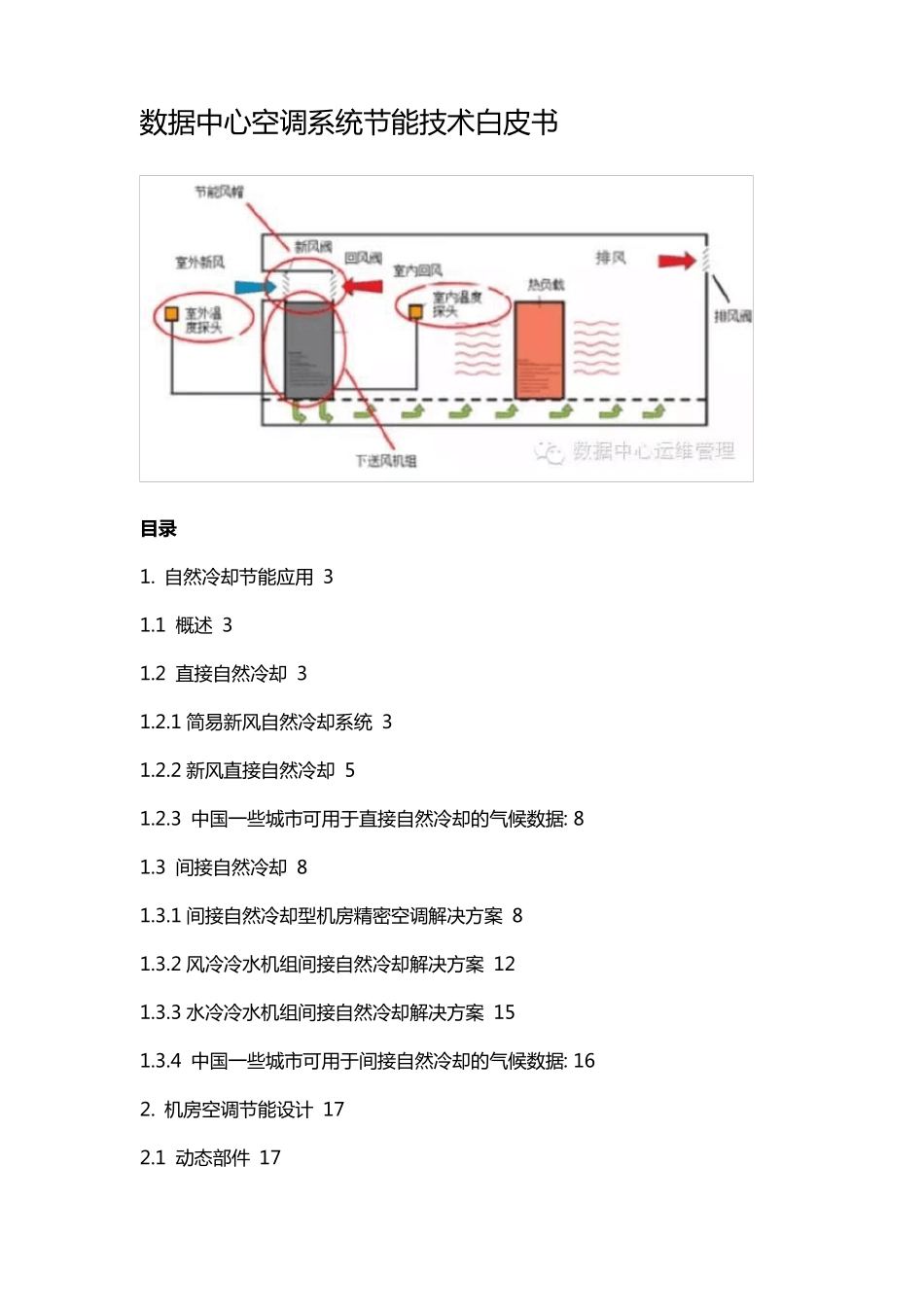

数 据 中 心 空 调 系 统 节 能 技 术 白 皮 书 目 录 1. 自 然 冷 却 节 能 应 用 3 1.1 概 述 3 1.2 直 接 自 然 冷 却 3 1.2.1 简 易 新 风 自 然 冷 却 系 统 3 1.2.2 新 风 直 接 自 然 冷 却 5 1.2.3 中 国 一些城市可用 于直 接 自 然 冷 却 的气候数 据 : 8 1.3 间接 自 然 冷 却 8 1.3.1 间接 自 然 冷 却 型机房精密空 调 解决方案 8 1.3.2 风 冷 冷 水机组间接 自 然 冷 却 解决方案 12 1.3.3 水冷 冷 水机组间接 自 然 冷 却 解决方案 15 1.3.4 中 国 一些城市可用 于间接 自 然 冷 却 的气候数 据 : 16 2. 机房空 调 节 能 设计 17 2.1 动态部件 17 2.1.1 压 缩 机 17 2.1.2 风 机 18 2.1.3 节 流 部 件 19 2.1.4 加 湿 器 19 2.2 结 构 设 计 21 2.2.1 冷 冻 水 下 送 风 机 组 超 大 面 积 盘 管 设 计 21 2.2.2 DX 型 下 送 风 机 组 高 效 后 背 板 设 计 22 2.3 控 制 节 能 22 2.3.1 主 备 智 能 管 理 22 2.3.2 EC 风 机 转 速 控 制 23 2.3.3 压 差 控 制 管 理 23 2.3.4 冷 水 机 组 节 能 控 制 管 理 26 1.自 然 冷却节能应用 1.1 概述 随 着 数 据 中 心 规 模 的 不 断 扩 大 ， 服 务 器 热 密 度 的 不 断 增 大 ， 数 据 中 心 的 能 耗 在 能源 消 耗 中 所 占 的 比 例 不 断 增 加 。制 冷 系统在 数 据 中 心 的 能 耗 高 达 40%， 而制 冷系统中 压 缩 机 能 耗 的 比 例 高 达 50%。因此将自然冷 却技术引入到数 据 中 心 应用，可大 幅降低制 冷 能 耗 。 自然冷 却技术根据 应用冷 源 的 方式有可以分为直接自然冷 却和间接自然冷 却。直接自然冷 却又称为新风 自然冷 却，直接利用室外低温冷 风 ，作为冷 源 ，引入室内，为数 据 中 心 提供免费的 冷 量；间接自然冷 却， 利用水 （乙二醇水 溶液）为媒介，用 水 泵 作 为 动 力 ， 利 用 水 的 循 环 ， 将 数 据 中 心 的 热 量 带 出 到 室 外 侧 。 自 然 冷 却 技 术 科 根 据 数 据 中 心 规 模 、所在地理位置、气候条件、...
