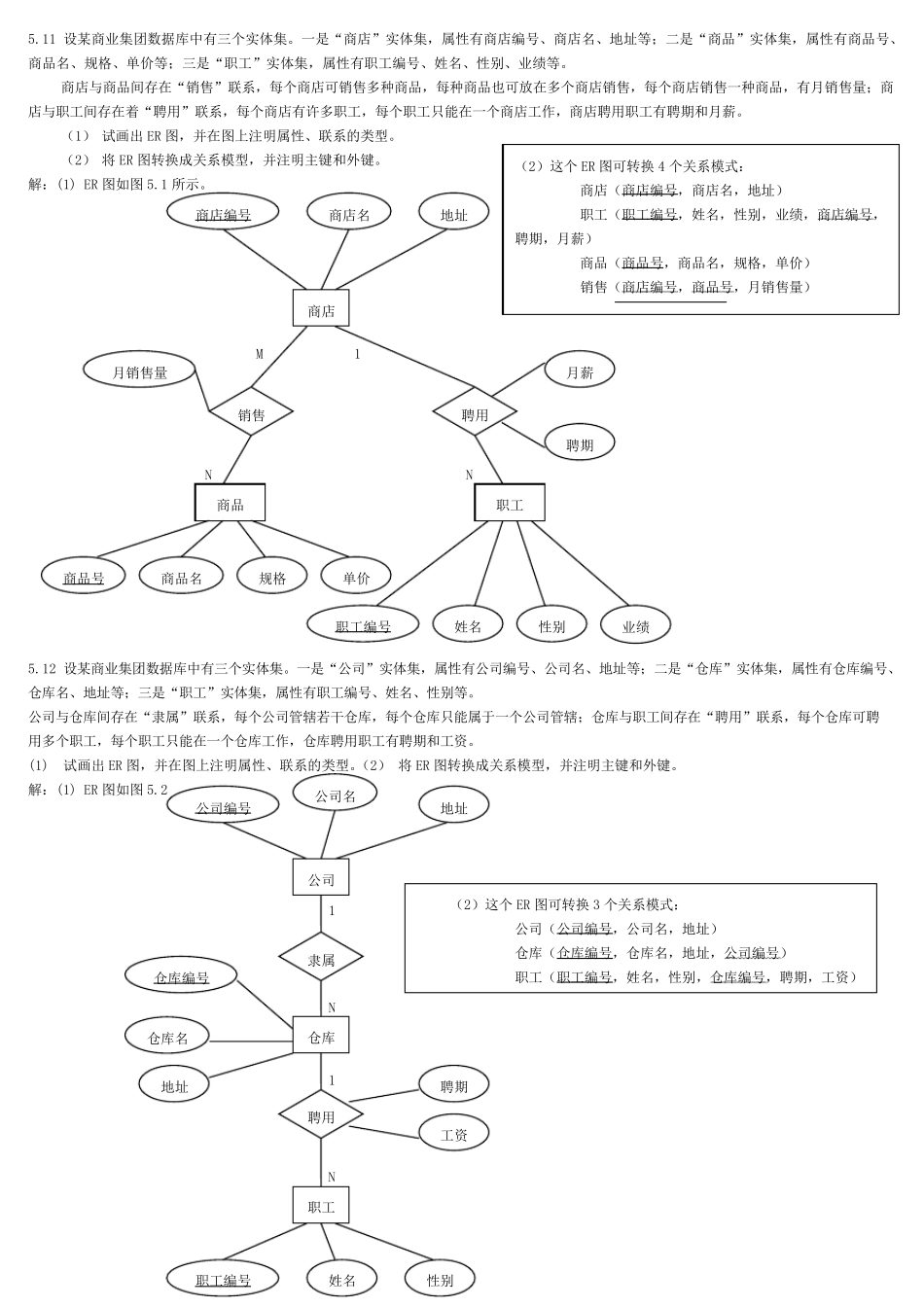

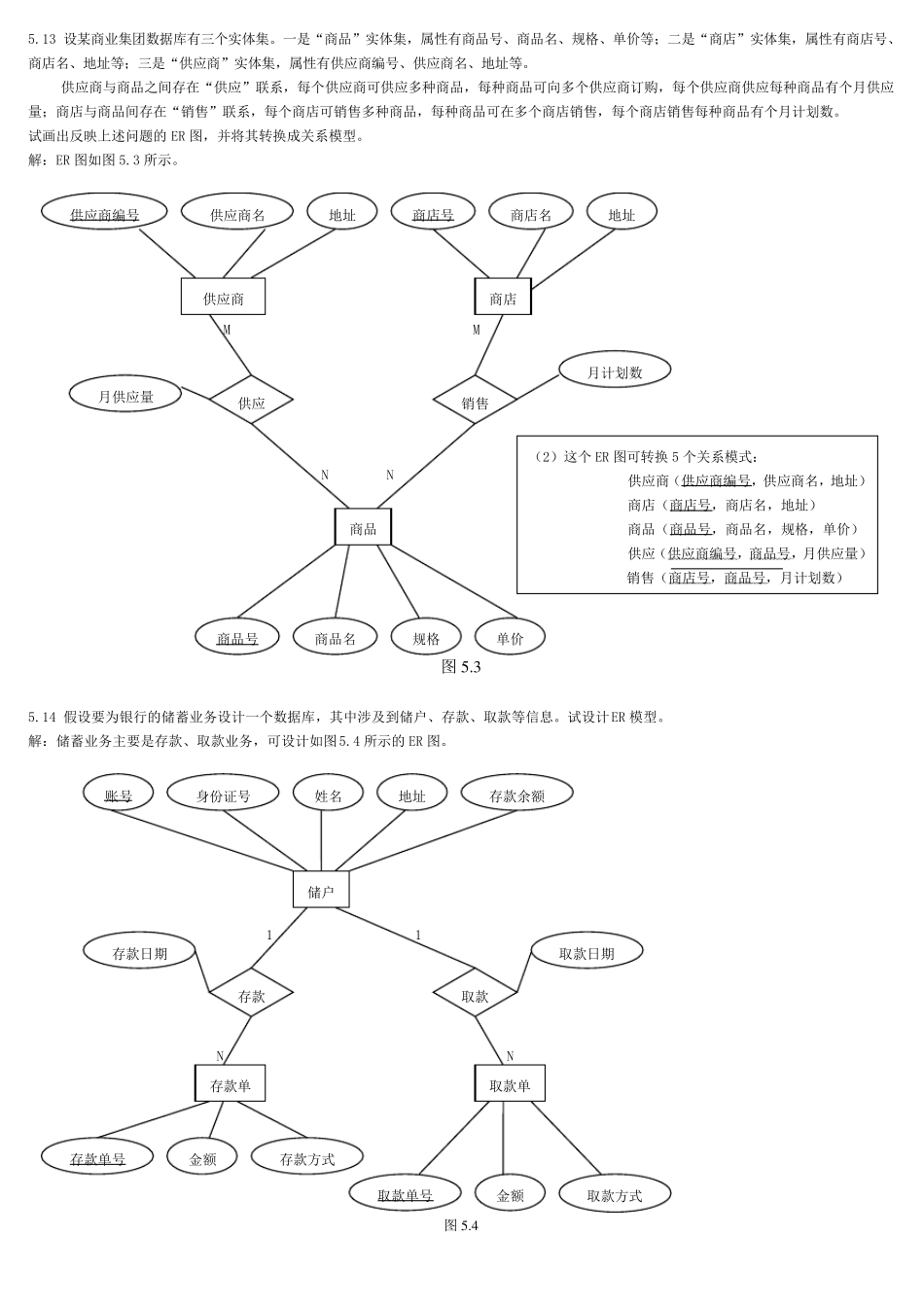

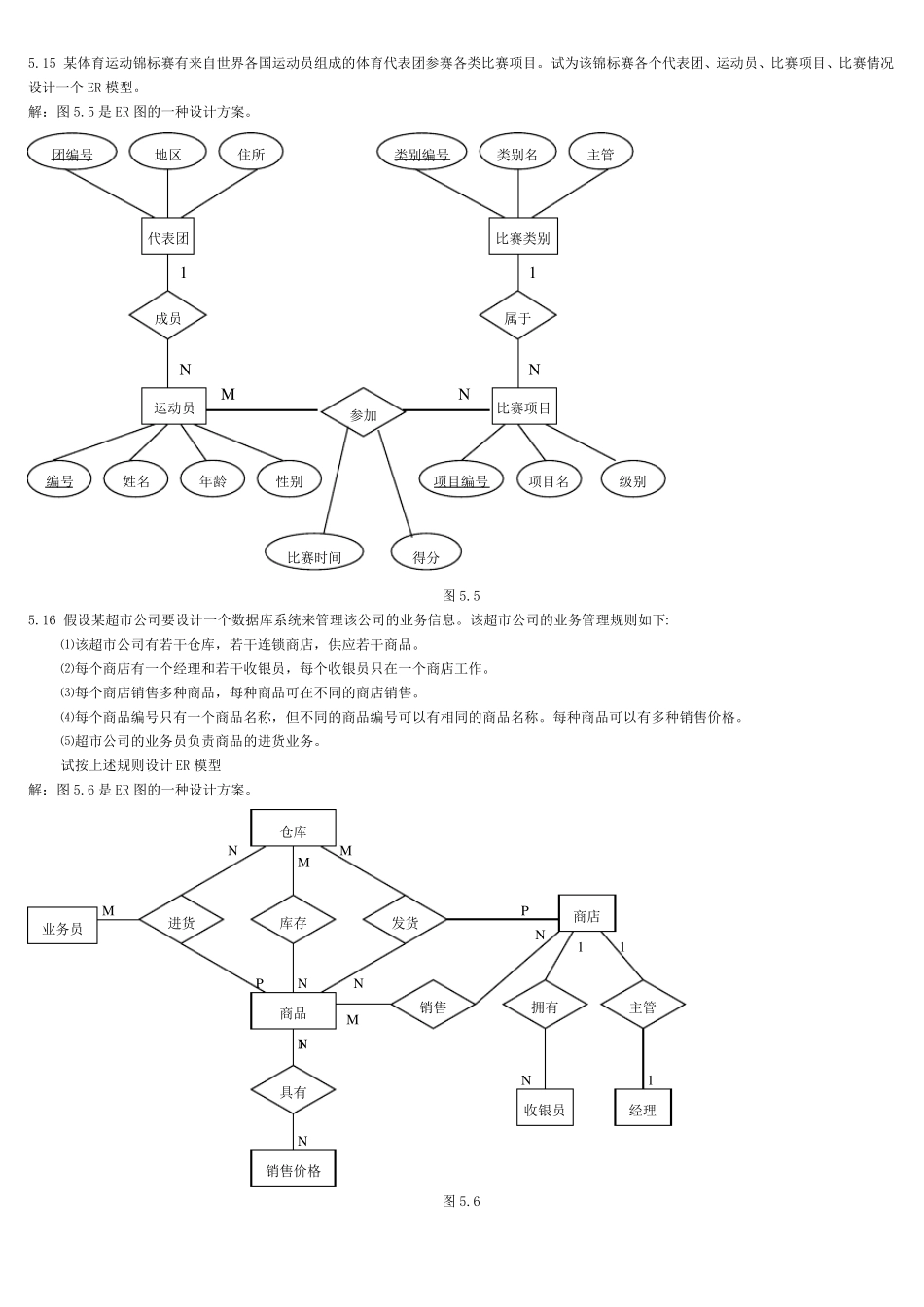

5.11 设某商业集团数据库中有三个实体集。一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。 商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。 （1） 试画出 ER 图，并在图上注明属性、联系的类型。 （2） 将 ER 图转换成关系模型，并注明主键和外键。 解：(1) ER 图如图 5.1 所示。 M 1 N N 5.12 设某商业集团数据库中有三个实体集。一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。 公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。 (1) 试画出 ER 图，并在图上注明属性、联系的类型。（2） 将 ER 图转换成关系模型，并注明主键和外键。 解：(1) ER 图如图 5.2 1 N 1 N 地址 商店编号 职工 商店 商店名 业绩 姓名 性别 商品 商品号 规格 月薪 月销售量 商品名 销售 聘用 单价 职工编号 聘期 （2）这个ER 图可转换 4 个关系模式： 商店（商店编号，商店名，地址） 职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪） 商品（商品号，商品名，规格，单价） 销售（商店编号，商品号，月销售量） 地址 公司编号 职工 公司 公司名 姓名 性别 仓库 工资 仓库名 仓库编号 聘期 聘用 隶属 职工编号 地址 （2）这个ER 图可转换 3 个关系模式： 公司（公司编号，公司名，地址） 仓库（仓库编号，仓库名，地址，公司编号） 职工（职工编号，姓名，性别，仓库编号，聘期，工资） 5.13 设某商业集团数据库有三个实体集。一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。 供应商与商品之间存在“供应”联系，每个供应商可供应多种商品，每种...
