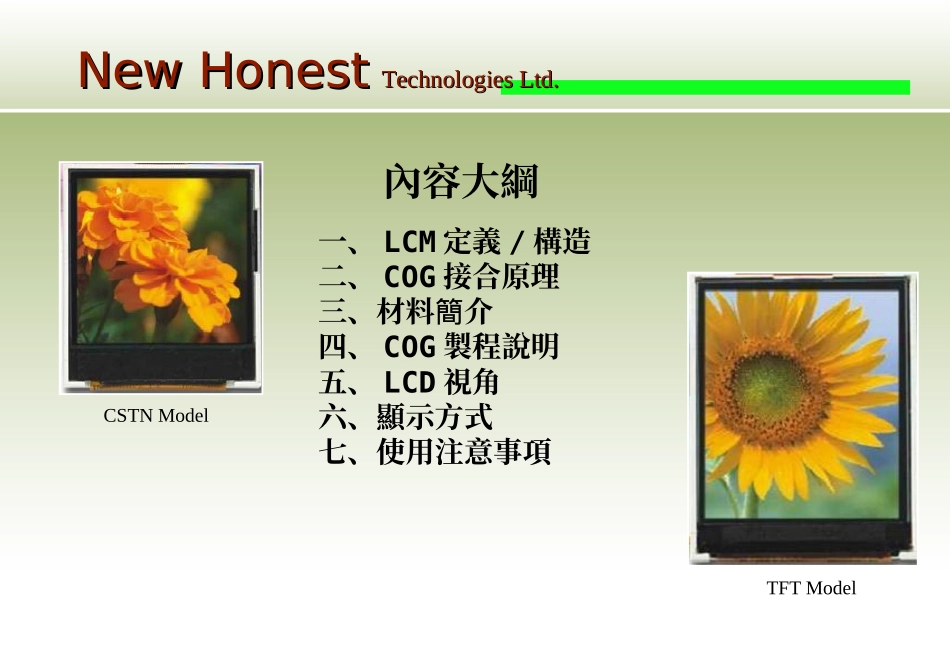

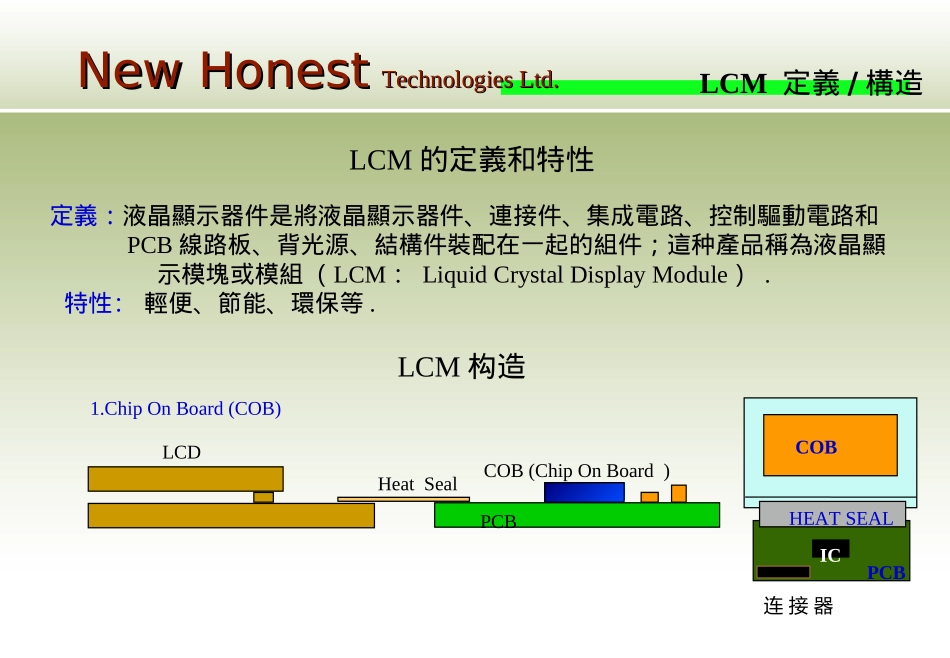

LCMLCM培訓資料培訓資料NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.作成:羅貴德NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.內容大綱一、LCM定義/構造二、COG接合原理三、材料簡介四、COG製程說明五、LCD視角六、顯示方式七、使用注意事項CSTNModelTFTModelNewHonestNewHonestTechnologiesLtd.TechnologiesLtd.定義：液晶顯示器件是將液晶顯示器件、連接件、集成電路、控制驅動電路和PCB線路板、背光源、結構件裝配在一起的組件；這种產品稱為液晶顯示模塊或模組（LCM：LiquidCrystalDisplayModule）.特性：輕便、節能、環保等.1.ChipOnBoard(COB)LCDHeatSealPCBCOB(ChipOnBoard)连接器PCBCOBICHEATSEALLCM的定義和特性LCM构造LCM定義/構造NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.3.ChipOnGlass(GOG)ACFLCDTAB(TapeAutomatedBonding)2.TapeAutomatedBonding(TAB/TCP)4.ChipOnFilm(COF)LCDCOG(ChipOnGlass)ACFLCDCOF(ChipOnFlex)TCP(TAB)ICCOGICCOFICRCLCM定義/構造NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.COG接合原理COG接合原理(概論)COG是Chiponglass之簡稱,是指將驅動LCD之驅動IC壓合在玻璃上之技術,目前我們採用的壓合方法是ACF制程。其原理如下:在要壓合IC之區域先貼上一層ACF(異方性導電膠膜)，ACF內散布著密集的導電粒子，此導電粒子在未加溫加壓前是不導通的,接著在IC上方施加特定之溫度、壓力、時間后,會使介於ICBump和玻璃基板ITO間的導電粒子破裂，使ICBump電极与ITO線路導通，通過驅動IC來驅動LCD工作。ACF貼附onPanelACFCOG預邦定与主邦ICCOGBonding流程NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.溫度、、時間LSIBump玻璃基板LCDACFIC導通ITOPattern壓力COG接合原理COG接合原理NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.材料簡介導電顆粒膠材,導電粒子Carryfilm保護膜三層類型:Carryfilm二層類型:ACF(AnisotropicConductiveFilm)異方性導電膜異方性導電就是上下導通,左右不導通ACF結構示意圖絕緣膠材ACF膠材,導電粒子NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.材料簡介LCD1.TwistedNematic(TN)型LCD結構示意圖LCD(LiquidCrystalDisplay):液晶顯示器件TN液晶顯示原理NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.2.SuperTwistedNematic(STN)型LCD結構示意圖偏光板玻璃玻璃液晶透明电极透明电极密封剂偏光板配向膜（取向膜）绝缘保护膜绝缘保护膜材料簡介LCDNewHonestNewHonestTechnologiesLtd.TechnologiesLtd.3.ColorSTN型LCD結構示意圖AL(InternalReflectivelayer)偏光片玻璃玻璃液晶透明电极透明电极密封剂偏光板配向膜（取向膜）绝缘保护膜TopcoatCF(彩色濾光片)偏光片材料簡介LCD彩色濾光片放大NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.上偏光板保護膜玻璃基板CF(彩色濾光片)黑色框罩框膠區電晶體液晶ITO共用極ITO顯示電極背光燈管反射板菱鏡板光擴散板補償電容間隙粒子導光板4.ThinFilmTransistor(TFT薄膜电晶体)型LCD結構示意圖材料簡介LCD彩色濾光片放大NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.LCDOLED:OrganiclightemittingdisplayOrganiclightemittingdiodes結構示意圖材料簡介NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.材料簡介IC(Integratedcircuit):集成電路ICICGoldbumpIConTrayICOutputside(Cell)NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.材料簡介FPC(flexibleprintedcircuit)軟性印刷線路板TAB(TapeAutomatedBonding)芯片邦定在柔性線路板SLC(Silicon)硅膠TAP(Tape)膠紙EL電致發光背光源LED發光二极管背光源NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.5/11LCD投入LCD清潔LCD清潔檢查ACF貼附ⅠICPre-BondingICMainBonding成品測試外觀檢查包裝出貨鏡檢功能測試ACF貼附ⅡFPCBondingSLC涂布貼TAPCOG工藝流程COG制程NewHonestNewHonestTechnologiesLtd.TechnologiesLtd.LCD的視角視角簡單地說就是顯示圖案能看得清楚的角度.它是由定向層的摩擦方向決定,不能通過旋轉偏光片改變.視角以時針的鐘點來命名,如6:00視角,1...
