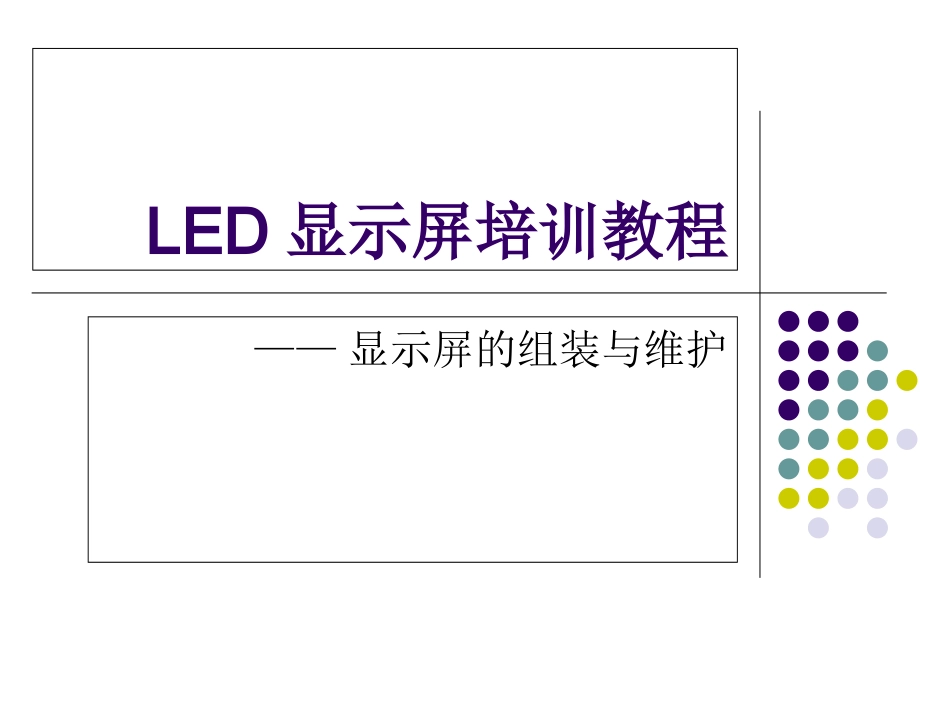

LED显示屏培训教程VIP免费

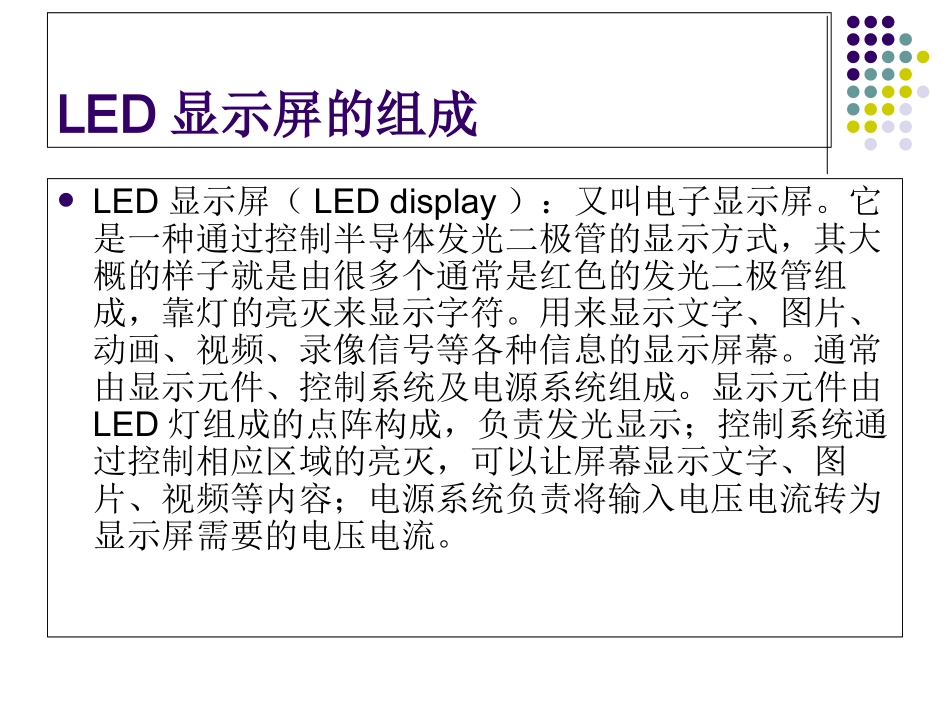

LED显示屏培训教程——显示屏的组装与维护LED显示屏的组成LED显示屏（LEDdisplay）：又叫电子显示屏。它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。用来显示文字、图片、动画、视频、录像信号等各种信息的显示屏幕。通常由显示元件、控制系统及电源系统组成。显示元件由LED灯组成的点阵构成，负责发光显示；控制系统通过控制相应区域的亮灭，可以让屏幕显示文字、图片、视频等内容；电源系统负责将输入电压电流转为显示屏需要的电压电流。LED显示屏的分类1、按颜色基色可以分类2、按显示器件分类3、按使用场合分类4、按发光点直径及间距分类5、按显示方式分类1、按颜色基色可以分类单基色显示屏:单一颜色（红色或绿色）。双基色显示屏：红和绿双基色，256级灰度、可以显示65536种颜色。全彩色显示屏：红、绿、蓝三基色，256级灰度的全彩色显示屏可以显示一千六百多万种色。按显示器件分类LED数码显示屏：显示器件为7段码数码管，适于制作时钟屏、利率屏等，显示数字的电子显示屏。LED点阵图文显示屏：显示器件是由许多均匀排列的发光二极管组成的点阵显示模块，适于播放文字、图像信息。LED视频显示屏：显示器件是由许多发光二极管组成，可以显示视频、动画等各种视频文件。按使用场合分类室内显示屏：发光点较小，一般Φ3mm--Φ8mm，显示面积一般几至十几平方米。室外显示屏：面积一般几十平方米至几百平方米，亮度高，可在阳光下工作，具有防风、防雨、防水功能。按发光点直径及间距分类室内屏（按直径分）：Φ3mm、Φ3.75mm、Φ5mm、室外屏（按间距分）：PH10、PH12、PH14、PH16、PH20、PH25、PH31.25、PH37.5......LED显示屏常用术语1、LED亮度2、LED象素模块3、象素(Pixel)与象素直径4、点间距、象素密度与信息容量5、分辨率6、灰度7、双基色及全彩LED亮度发光二极管的亮度一般用发光强度(LuminousIntensity)表示,单位是坎德拉cd；1000ucd（微坎德拉）=1mcd（毫坎德拉）,1000mcd=1cd。室内用单只LED的光强一般为500ucd-50mcd，而户外用单只LED的光强一般应为100mcd-1000mcd，甚至1000mcd以上。LED象素模块LED排列成矩阵或笔段，预制成标准大小的模块。室内显示屏常用的有8*8象素模块、8字7段数码模块。户外显示屏象素模块有4*4、8*8、8*16象素等规格。户外显示屏用的象素模块因为其每一象素由两只以上LED管束组成，故又称其为集管束模块。象素(Pixel)与象素直径LED显示屏中每一个可被单独控制的LED发光单元(点)称为象素(或象元)。象素直径∮是指每一象素的直径，单位是毫米。对于室内显示屏，一般一个为单个LED，外形为圆形。室内显示屏象素直径校常见的有∮3.0、∮3.75、∮5.0、∮8.0等，其中以∮3.75和∮5.0最多。在户外环境，为提高亮度，增加视距，一个象素含有两只以上集束LED；由于两只以上集束LED一般不为圆形，故户外显示屏象素直径一般用两两象素平均间距表示：P10、P11.5、P16、P22、P25。点间距、象素密度与信息容量LED显示屏的两两象素的中心距或点间距(DotPitch)；单位面积内象素的数量称为象素密度；单位面积内所含显示内容的数量称为信息容量。这三者本质是描述同一概念：点间距是从两两象素间的距离来反映象素密度，点间距和象素密度是显示屏的物理属性；信息容量则是象素密度的信息承载能力的数量单位。点间距越小，象素密度越高，信息容量越多，适合观看的距离越近。点间距越大，象素密度越低，信息容量越少，适合观看的距离越远。分辨率LED显示屏象素的行列数称为LED显示屏的分辨率。分辨率是显示屏的象素总量，它决定了一台显示屏的信息容量。灰度灰度是指象素发光明暗变化的程度，一种基色的灰度一般有8级至1024级。例如，若每种基色的灰度为256级，对于双基色彩色屏，其显示颜色为256×256=64K色，亦称该屏为256色显示屏。双基色及全彩现今大多数彩色LED显示屏是双基色彩色屏，即每一个象素有两个LED管芯：一为红光管芯，一为绿光管芯。红光管芯亮时该象素为红色，绿光管芯亮时该象素为绿色，红绿两...
