数控,加工中心G_和_M_代码或指令VIP免费

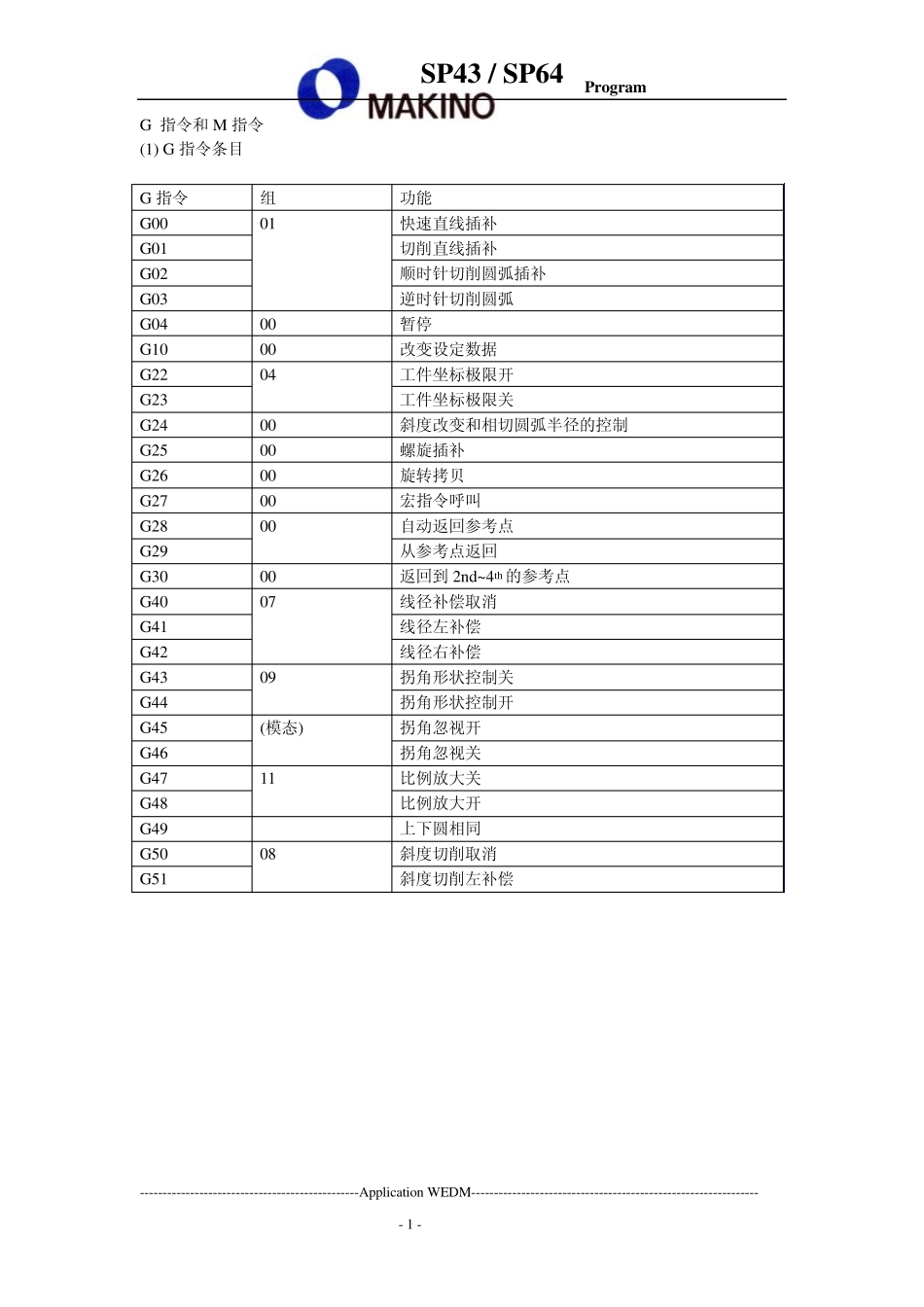

数控,加工中心G_和_M_代码或指令_第1页
1/6
数控,加工中心G_和_M_代码或指令_第2页
2/6
数控,加工中心G_和_M_代码或指令_第3页
3/6
SP43 / SP64 Program ------------------------------------------------Application WEDM--------------------------------------------------------------- - 1 - G 指令和M 指令 (1) G 指令条目 G 指令 组 功能 G00 01 快速直线插补 G01 切削直线插补 G02 顺时针切削圆弧插补 G03 逆时针切削圆弧 G04 00 暂停 G10 00 改变设定数据 G22 04 工件坐标极限开 G23 工件坐标极限关 G24 00 斜度改变和相切圆弧半径的控制 G25 00 螺旋插补 G26 00 旋转拷贝 G27 00 宏指令呼叫 G28 00 自动返回参考点 G29 从参考点返回 G30 00 返回到2nd~ 4th 的参考点 G40 07 线径补偿取消 G41 线径左补偿 G42 线径右补偿 G43 09 拐角形状控制关 G44 拐角形状控制开 G45 (模态) 拐角忽视开 G46 拐角忽视关 G47 11 比例放大关 G48 比例放大开 G49 上下圆相同 G50 08 斜度切削取消 G51 斜度切削左补偿 SP43 / SP64 Program ------------------------------------------------Application WEDM--------------------------------------------------------------- - 2 - G 指令 组 功能 G52 00 斜度切削右补偿 G53 12 机械坐标系选择 G54 工件坐标系1 G55 工件坐标系2 G56 工件坐标系3 G57 工件坐标系4 G58 工件坐标系5 G59 工件坐标系6 G60 工件坐标系7 G61 工件坐标系8 G65 00 (宏)参数呼叫 G68 16 旋转开 G69 旋转关 G70 (模态) 镜像关 G71 镜像开 G72 20 X/Y 轴互换关 G73 X/Y 轴互换开 G75 00 C 轴中心 G76 00 寻找工件的端面 G77 孔中心寻找 G78 线垂直度校正 G79 拐角位置寻找 G80 内分中(寻找槽中心) G81 外分中(寻找板中心);X 方向 G82 外分中(寻找板中心);Y 方向 G83 圆柱体中心的测量 G84 工件平行度的测量(X-轴) G85 工件平行度的测量(Y-轴) G86 00 自动测量加工(长度) G87 自动测量加工(宽度) SP43 / SP64 Program ------------------------------------------------Application WEDM--------------------------------------------------------------- - 3 - G 指令 组 功能 G90 03 绝对坐标指令 G91 相对坐标指令 G92 00 坐标系的设定 G95 00 Z 轴位置控制 G150 00 参数输出 G151 加工条件输出 G152 加工时间输出 G...
