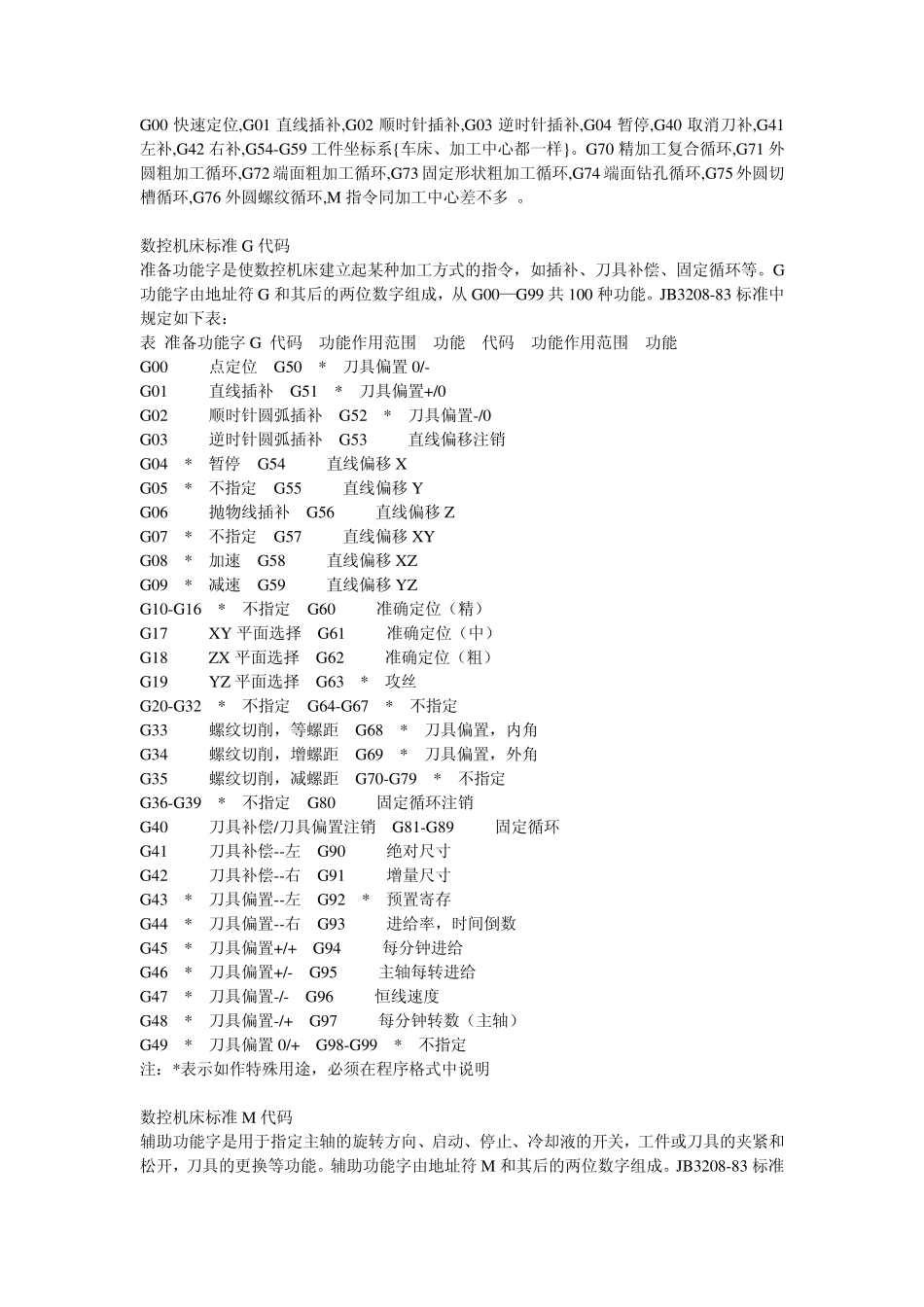

G00 快速定位,G01 直线插补,G02 顺时针插补,G03 逆时针插补,G04 暂停,G40 取消刀补,G41左补,G42 右补,G54-G59 工件坐标系{车床、加工中心都一样}。G70 精加工复合循环,G71 外圆粗加工循环,G72 端面粗加工循环,G73 固定形状粗加工循环,G74 端面钻孔循环,G75 外圆切槽循环,G76 外圆螺纹循环,M 指令同加工中心差不多 。 数控机床标准G 代码 准备功能字是使数控机床建立起某种加工方式的指令，如插补、刀具补偿、固定循环等。G功能字由地址符G 和其后的两位数字组成，从G00—G99 共 100 种功能。JB3208-83 标准中规定如下表： 表 准备功能字G 代码 功能作用范围 功能 代码 功能作用范围 功能 G00 点定位 G50 * 刀具偏置 0/- G01 直线插补 G51 * 刀具偏置+/0 G02 顺时针圆弧插补 G52 * 刀具偏置-/0 G03 逆时针圆弧插补 G53 直线偏移注销 G04 * 暂停 G54 直线偏移 X G05 * 不指定 G55 直线偏移 Y G06 抛物线插补 G56 直线偏移 Z G07 * 不指定 G57 直线偏移 XY G08 * 加速 G58 直线偏移 XZ G09 * 减速 G59 直线偏移 YZ G10-G16 * 不指定 G60 准确定位（精） G17 XY 平面选择 G61 准确定位（中） G18 ZX 平面选择 G62 准确定位（粗） G19 YZ 平面选择 G63 * 攻丝 G20-G32 * 不指定 G64-G67 * 不指定 G33 螺纹切削，等螺距 G68 * 刀具偏置，内角 G34 螺纹切削，增螺距 G69 * 刀具偏置，外角 G35 螺纹切削，减螺距 G70-G79 * 不指定 G36-G39 * 不指定 G80 固定循环注销 G40 刀具补偿/刀具偏置注销 G81-G89 固定循环 G41 刀具补偿--左 G90 绝对尺寸 G42 刀具补偿--右 G91 增量尺寸 G43 * 刀具偏置--左 G92 * 预置寄存 G44 * 刀具偏置--右 G93 进给率，时间倒数 G45 * 刀具偏置+/+ G94 每分钟进给 G46 * 刀具偏置+/- G95 主轴每转进给 G47 * 刀具偏置-/- G96 恒线速度 G48 * 刀具偏置-/+ G97 每分钟转数（主轴） G49 * 刀具偏置 0/+ G98-G99 * 不指定 注：*表示如作特殊用途，必须在程序格式中说明 数控机床标准M 代码 辅助功能字是用于指定主轴的旋转方向、启动、停止、冷却液的开关，工件或刀具的夹紧和松开，刀具的更换等功能。辅助功能字由地址符M 和其后的两位数字组成。JB3208-83 标准中规定如下表： 表 辅助功能字M 代码 功能作用范围 功能 ...
