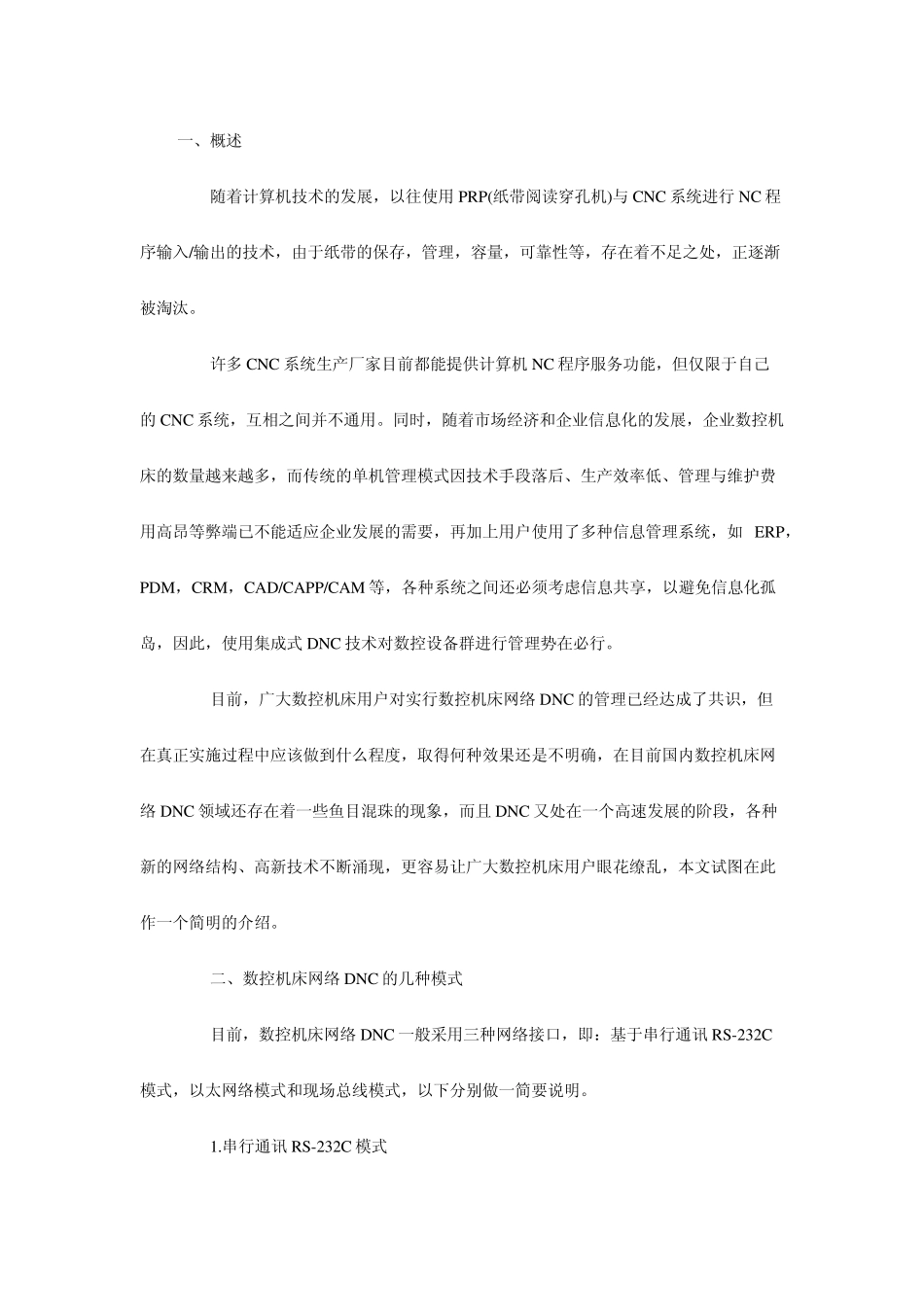

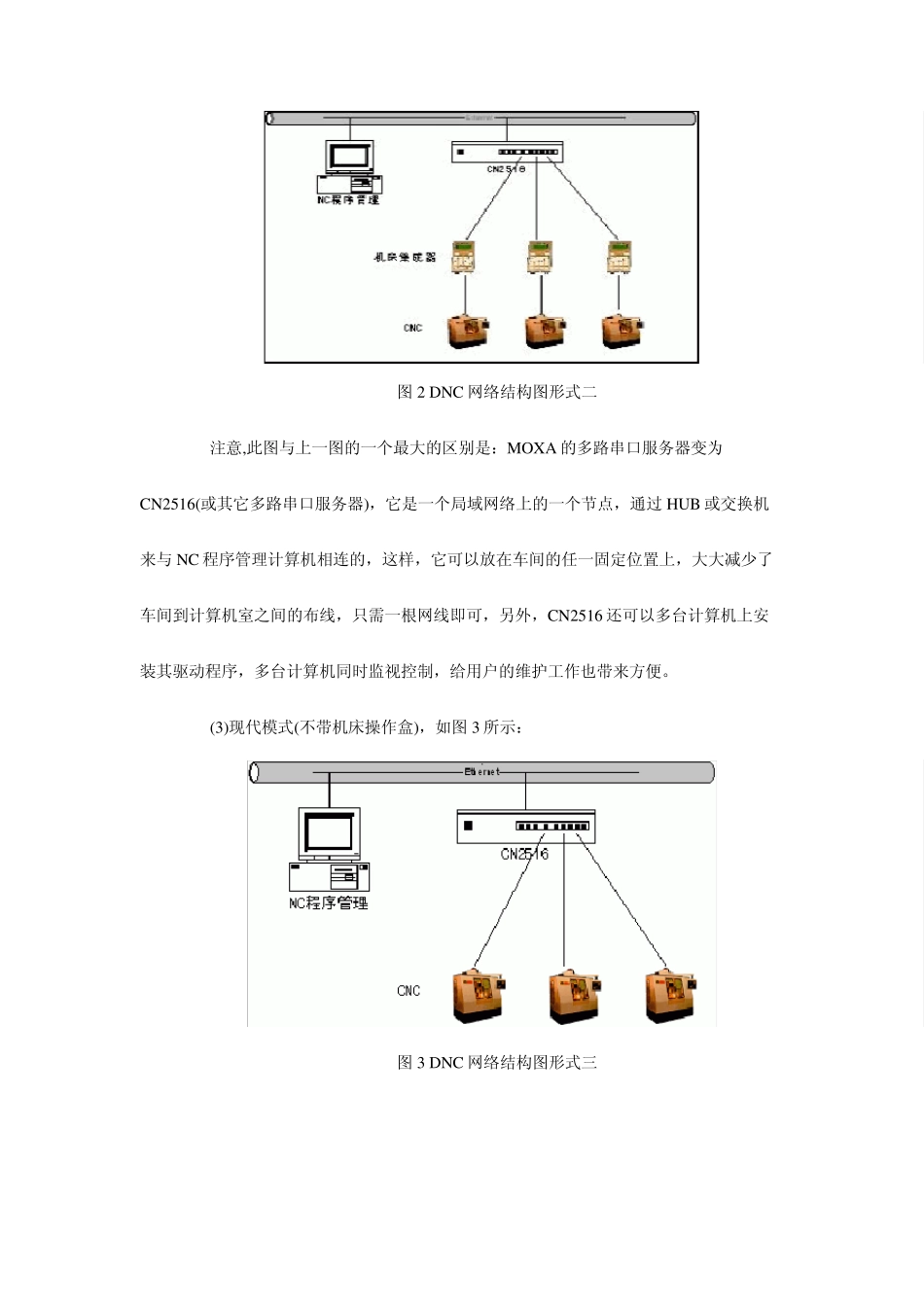

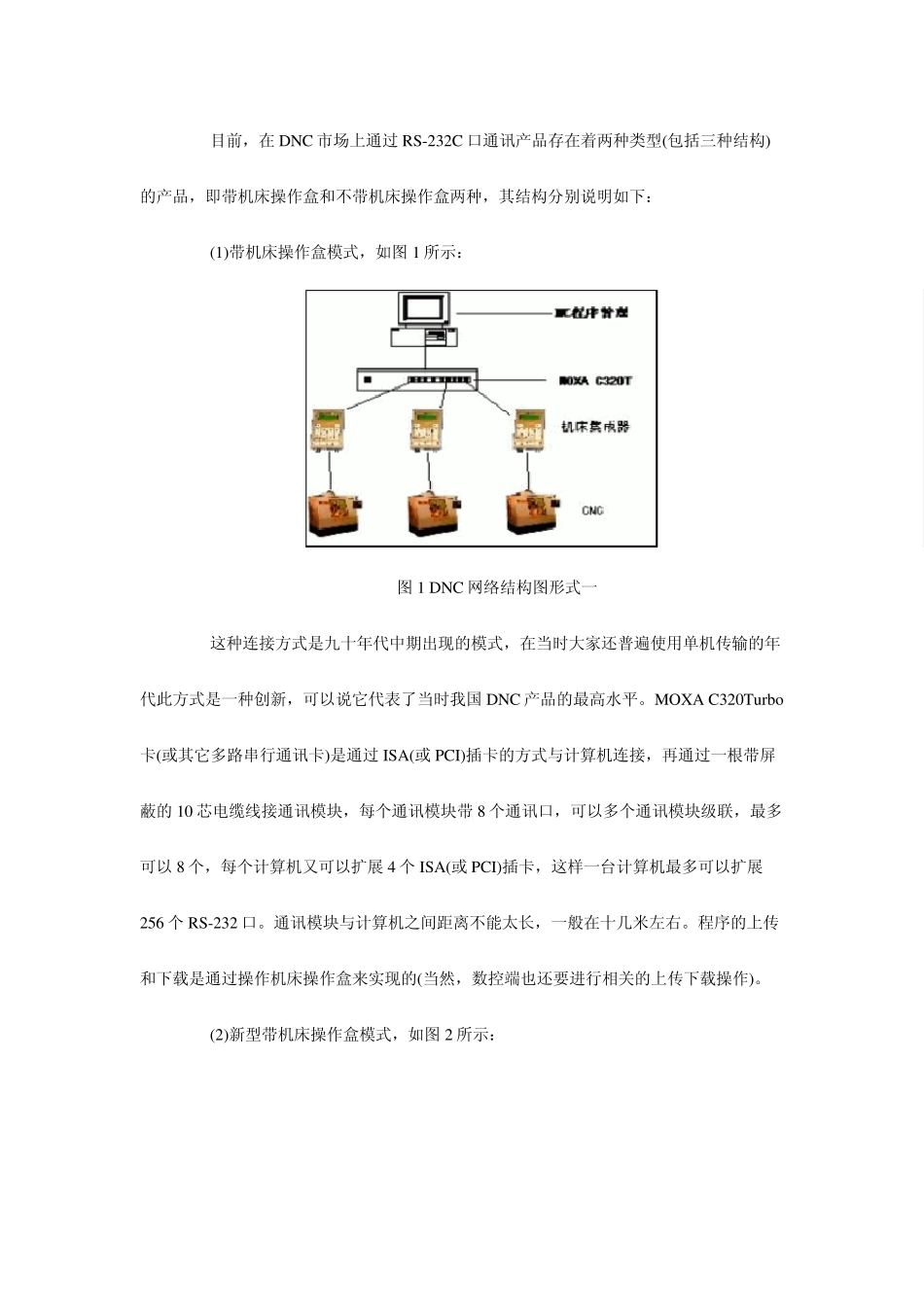

一、概述 随着计算机技术的发展,以往使用 PRP(纸带阅读穿孔机)与 CNC 系统进行 NC 程序输入/输出的技术,由于纸带的保存,管理,容量,可靠性等,存在着不足之处,正逐渐被淘汰。 许多 CNC 系统生产厂家目前都能提供计算机 NC 程序服务功能,但仅限于自己的 CNC 系统,互相之间并不通用。同时,随着市场经济和企业信息化的发展,企业数控机床的数量越来越多,而传统的单机管理模式因技术手段落后、生产效率低、管理与维护费用高昂等弊端已不能适应企业发展的需要,再加上用户使用了多种信息管理系统,如 ERP,PDM,CRM,CAD/CAPP/CAM 等,各种系统之间还必须考虑信息共享,以避免信息化孤岛,因此,使用集成式 DNC 技术对数控设备群进行管理势在必行。 目前,广大数控机床用户对实行数控机床网络 DNC 的管理已经达成了共识,但在真正实施过程中应该做到什么程度,取得何种效果还是不明确,在目前国内数控机床网络 DNC 领域还存在着一些鱼目混珠的现象,而且 DNC 又处在一个高速发展的阶段,各种新的网络结构、高新技术不断涌现,更容易让广大数控机床用户眼花缭乱,本文试图在此作一个简明的介绍。 二、数控机床网络 DNC 的几种模式 目前,数控机床网络 DNC 一般采用三种网络接口,即:基于串行通讯 RS-232C模式,以太网络模式和现场总线模式,以下分别做一简要说明。 1.串行通讯 RS-232C 模式 目前,在DNC 市场上通过RS-232C 口通讯产品存在着两种类型(包括三种结构)的产品,即带机床操作盒和不带机床操作盒两种,其结构分别说明如下: (1)带机床操作盒模式,如图1 所示: 图1 DNC 网络结构图形式一 这种连接方式是九十年代中期出现的模式,在当时大家还普遍使用单机传输的年代此方式是一种创新,可以说它代表了当时我国DNC 产品的最高水平。MOXA C320Tu rbo卡(或其它多路串行通讯卡)是通过ISA(或 PCI)插卡的方式与计算机连接,再通过一根带屏蔽的10 芯电缆线接通讯模块,每个通讯模块带8 个通讯口,可以多个通讯模块级联,最多可以8 个,每个计算机又可以扩展 4 个 ISA(或 PCI)插卡,这样一台计算机最多可以扩展256 个 RS-232 口。通讯模块与计算机之间距离不能太长,一般在十几米左右。程序的上传和下载是通过操作机床操作盒来实现的(当然,数控端也还要进行相关的上传下载操作)。 (2)新型带机床操作盒模式,如图2 所示: 图2 DNC 网络结构图形式二 注意,此图与上一图的一个最...
