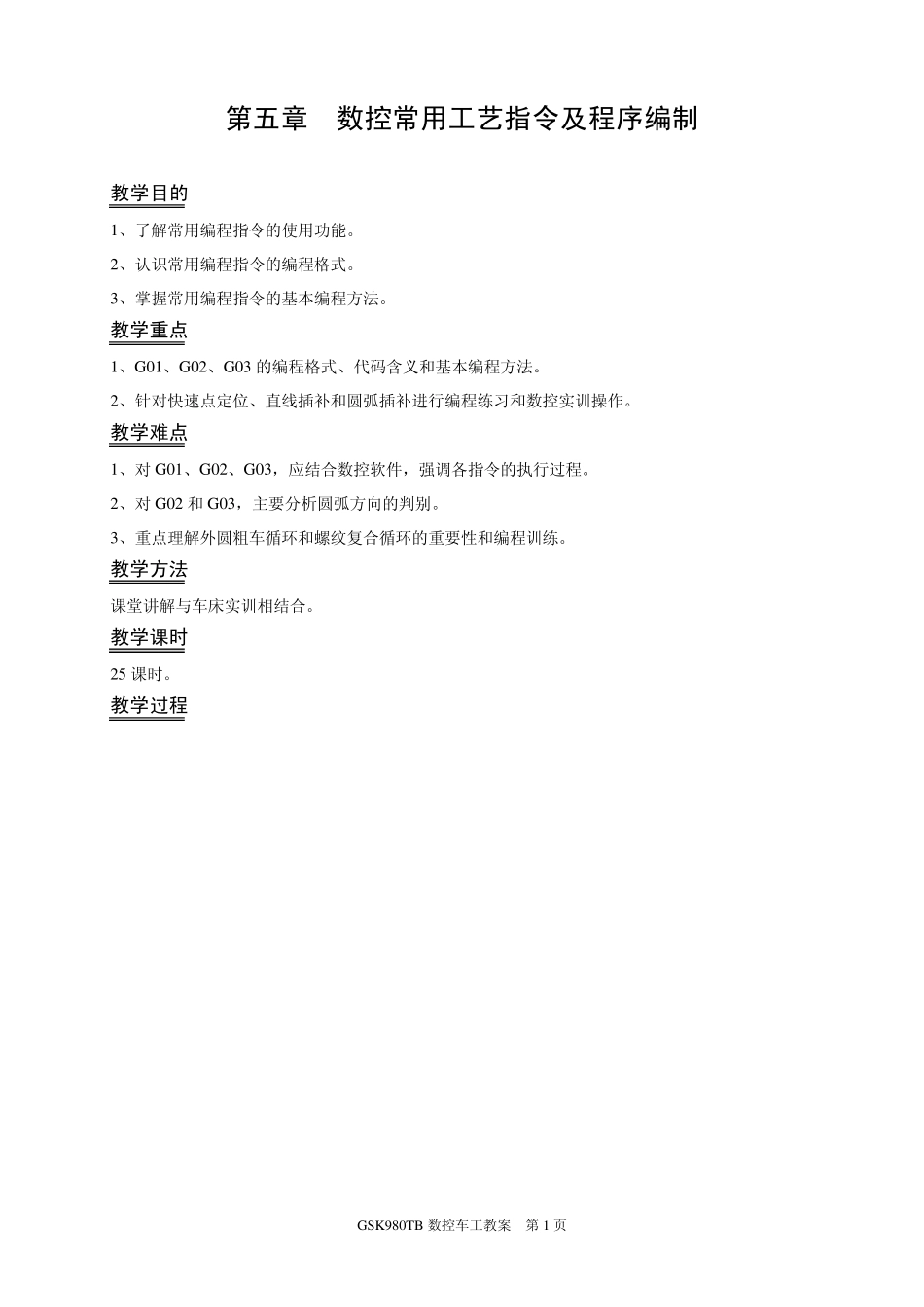

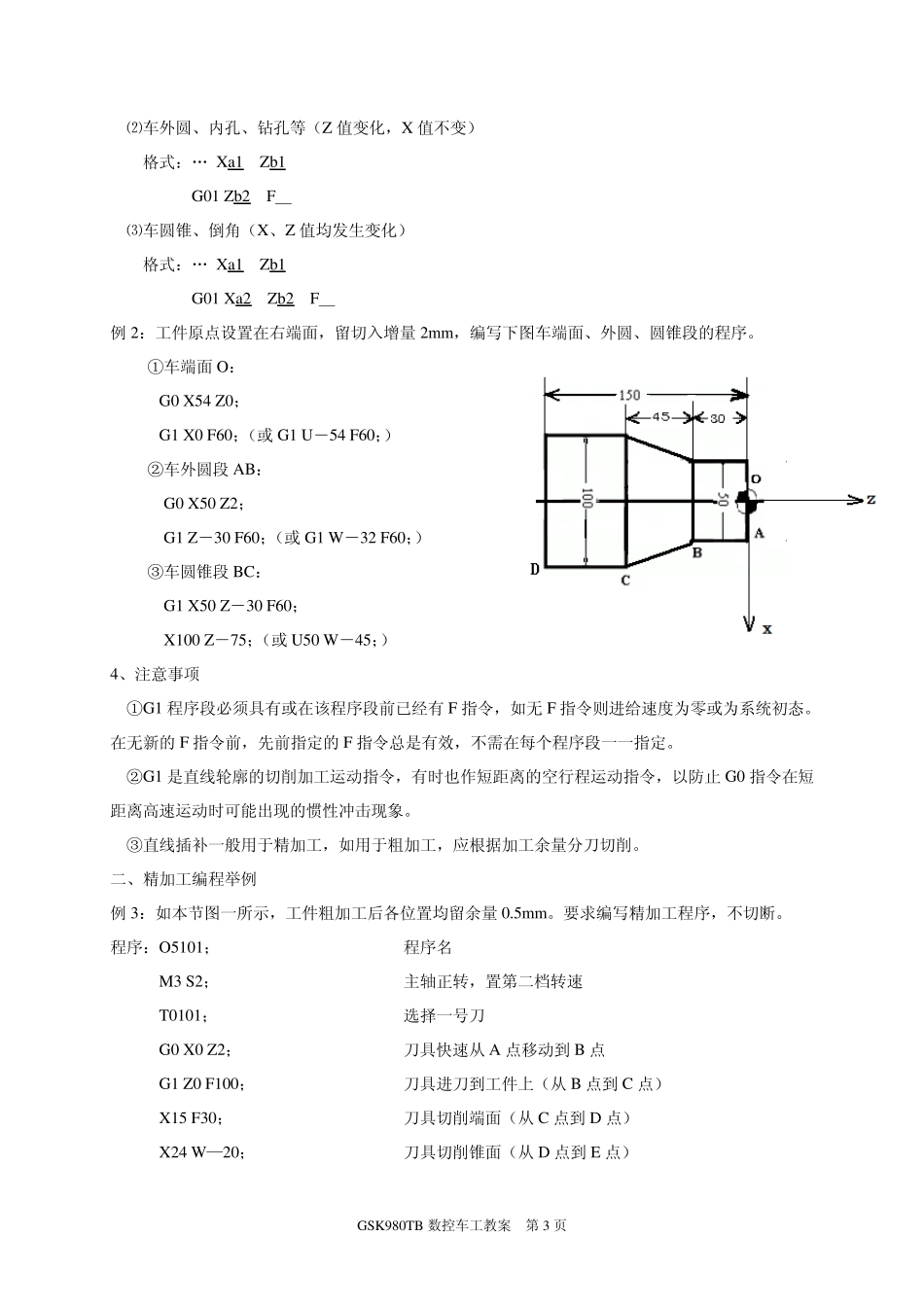

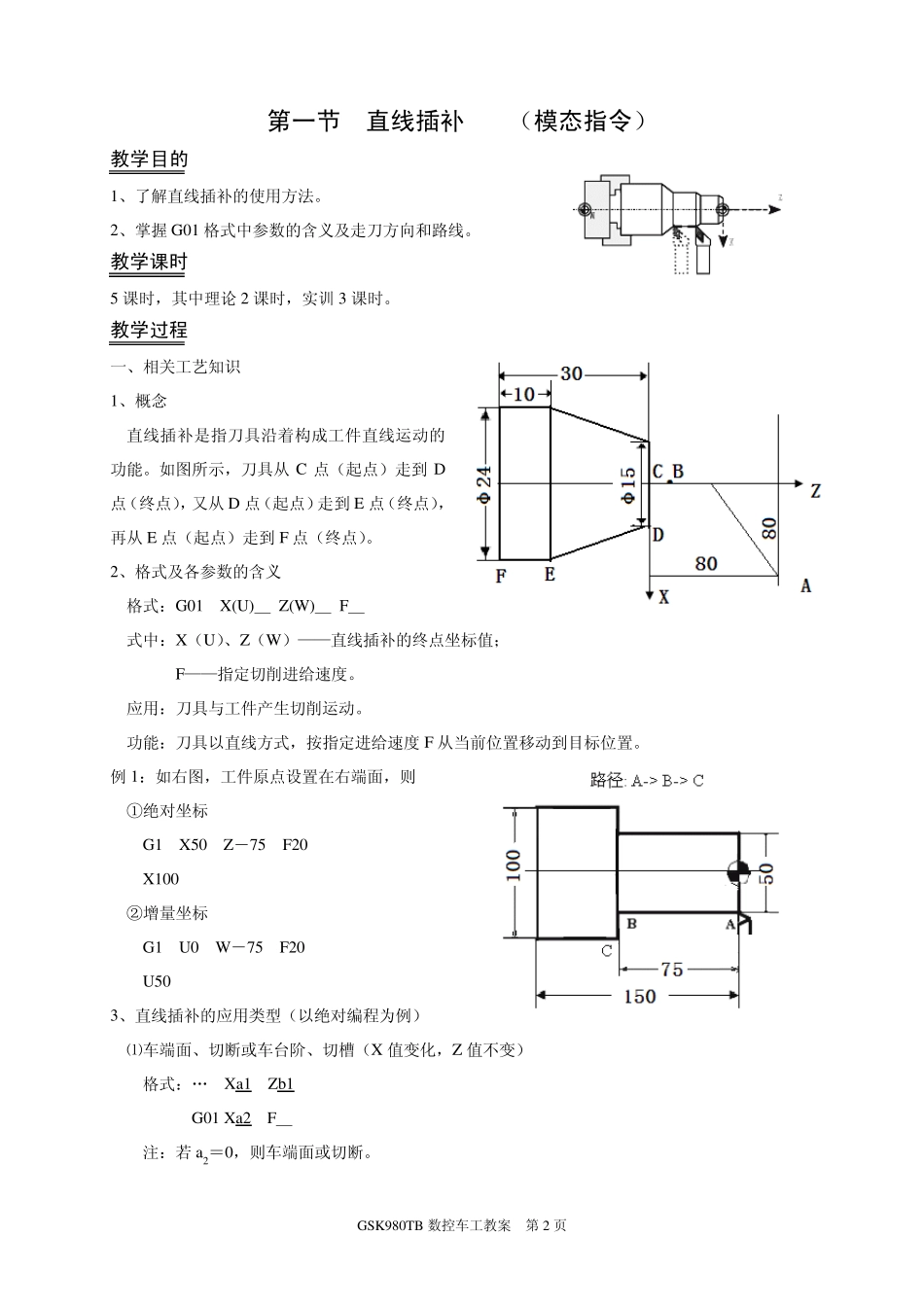

GSK980TB 数控车工教案 第1 页 第五章 数控常用工艺指令及程序编制 教学目的 1、了解常用编程指令的使用功能。 2、认识常用编程指令的编程格式。 3、掌握常用编程指令的基本编程方法。 教学重点 1、G01、G02、G03 的编程格式、代码含义和基本编程方法。 2、针对快速点定位、直线插补和圆弧插补进行编程练习和数控实训操作。 教学难点 1、对 G01、G02、G03，应结合数控软件，强调各指令的执行过程。 2、对 G02 和 G03，主要分析圆弧方向的判别。 3、重点理解外圆粗车循环和螺纹复合循环的重要性和编程训练。 教学方法 课堂讲解与车床实训相结合。 教学课时 25 课时。 教学过程 GSK980TB 数控车工教案 第2 页 第一节 直线插补 G01（模态指令） 教学目的 1、了解直线插补的使用方法。 2、掌握G01 格式中参数的含义及走刀方向和路线。 教学课时 5 课时，其中理论2 课时，实训3 课时。 教学过程 一、相关工艺知识 1、概念 直线插补是指刀具沿着构成工件直线运动的功能。如图所示，刀具从C 点（起点）走到D点（终点），又从D 点（起点）走到E 点（终点），再从E 点（起点）走到F 点（终点）。 2、格式及各参数的含义 格式：G01 X(U)＿ Z(W)＿ F＿ 式中：X（U）、Z（W）——直线插补的终点坐标值； F——指定切削进给速度。 应用：刀具与工件产生切削运动。 功能：刀具以直线方式，按指定进给速度 F 从当前位置移动到目标位置。 例 1：如右图，工件原点设置在右端面，则 ①绝对坐标 G1 X50 Z－75 F20 X100 ②增量坐标 G1 U0 W－75 F20 U50 3、直线插补的应用类型（以绝对编程为例） ⑴车端面、切断或车台阶、切槽（X 值变化，Z 值不变） 格式：„ Xa1 Zb1 G01 Xa2 F＿ 注：若 a2＝0，则车端面或切断。 GSK980TB 数控车工教案 第 3 页 ⑵车外圆、内孔、钻孔等（Z 值变化，X 值不变） 格式：„ Xa1 Zb1 G01 Zb2 F＿ ⑶车圆锥、倒角（X、Z 值均发生变化） 格式：„ Xa1 Zb1 G01 Xa2 Zb2 F＿ 例 2：工件原点设置在右端面，留切入增量 2m m ，编写下图车端面、外圆、圆锥段的程序。 ①车端面 O： G0 X54 Z0； G1 X0 F60；（或 G1 U－54 F60；） ②车外圆段 AB： G0 X50 Z2； G1 Z－30 F60；（或 G1 W－32 F60；） ③车圆锥段 BC： G1 X50 Z－30 F60； X100 Z－75；（或 U50 W－45；） 4、注意事项 ...
