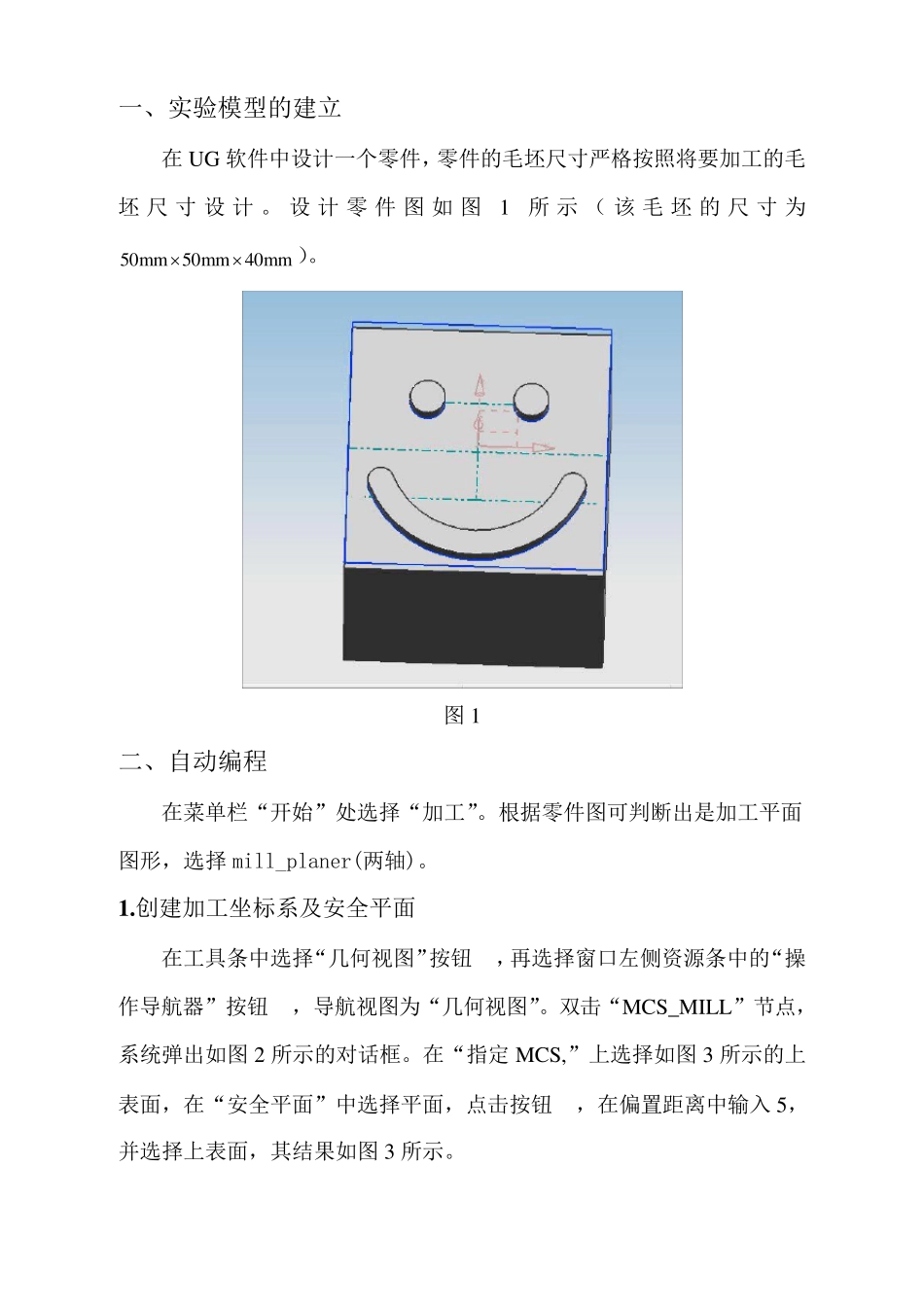

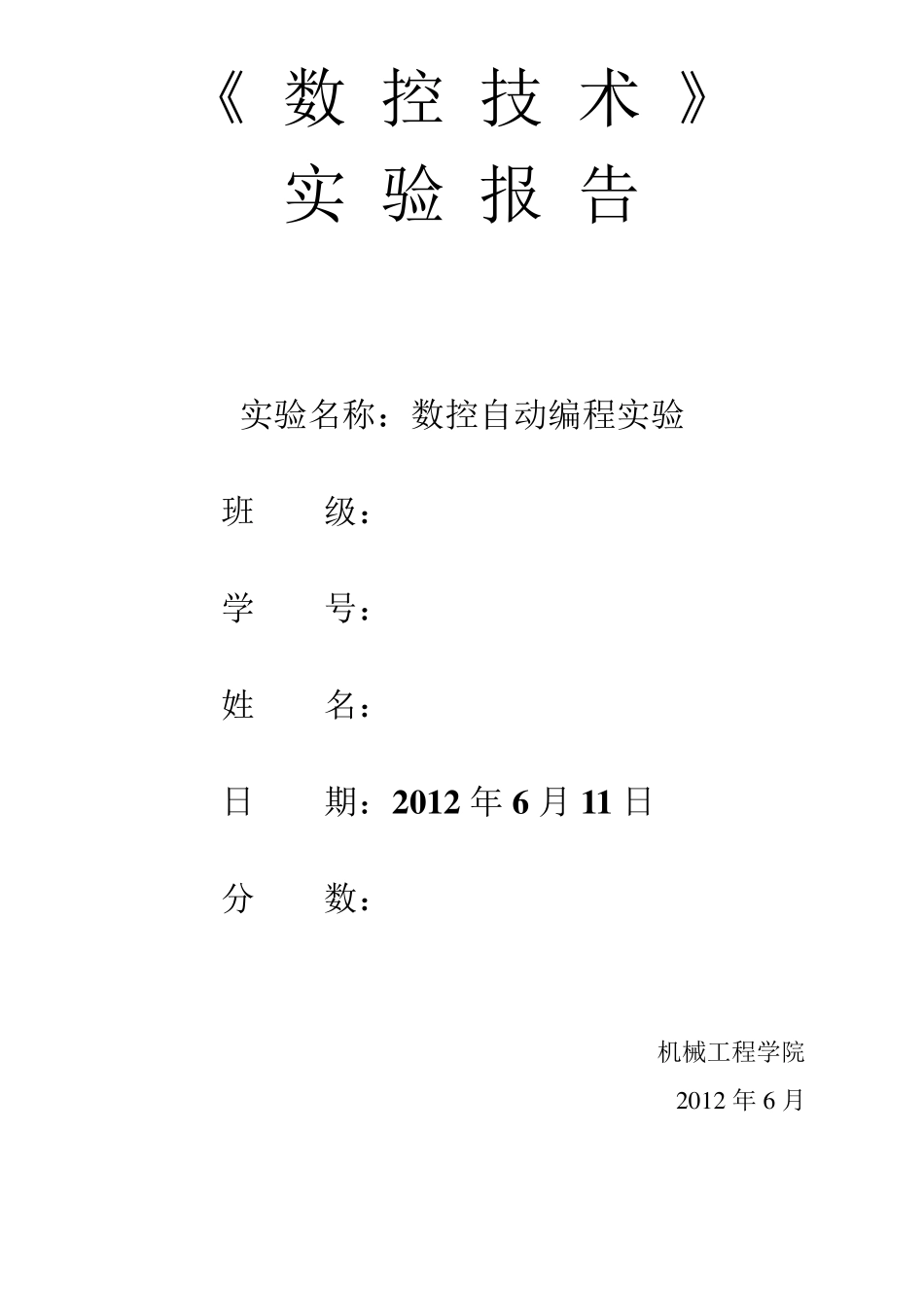

《 数 控 技 术 》 实 验 报 告 实验名称：数控自动编程实验 班 级： 学 号： 姓 名： 日 期：2 0 1 2 年 6 月 1 1 日 分 数： 机械工程学院 2 0 1 2 年 6 月 一、实验模型的建立 在UG 软件中设计一个零件，零件的毛坯尺寸严格按照将要加工的毛坯尺寸设计。设计零件图如图1所示（该毛坯的尺寸为m m40m m50m m50）。 图1 二、自动编程 在菜单栏“开始”处选择“加工”。根据零件图可判断出是加工平面图形，选择 mill_planer(两轴)。 1 .创建加工坐标系及安全平面 在工具条中选择“几何视图”按钮，再选择窗口左侧资源条中的“操作导航器”按钮，导航视图为“几何视图”。双击“MCS_MILL”节点，系统弹出如图2 所示的对话框。在“指定 MCS,”上选择如图3 所示的上表面，在“安全平面”中选择平面，点击按钮，在偏置距离中输入 5，并选择上表面，其结果如图3 所示。 图2 图3 2 .创建刀具 在工具条中选择“创建刀具”按钮，出现如图4 所示界面。点击“确定”，出现如图5 的界面，按照加工要求输入刀具直径（本实验取的刀具直径为 8m m ），如图5 所示，点击“确定”，完成刀具的编辑。 图4 图5 3 .创建操作。 1） 在工具条中选择“创建操作”按钮，出现如图6 所示界面。在“刀具”处选择“MILL”,在“几何体”处选择“W ORKPIECE”，然后点击“确定”，出现如图7 所示界面。 图6 图7 2 ） 在“指定部件”处选择按钮，系统弹出如图8 的“部件几何体”对话框，在视图窗口中选择零件模型，单击“确定”按钮。在“指定面边界”处选择按钮，体统弹出如图9 所示界面，选择加工平面如图9 所示，点击“确定”按钮。 图8 图9 3 ） 在“指定壁铣削面”处选择按钮，体统弹出如图1 0 所示界面，选择如图1 0 所示的所有侧面，然后点击“确定”按钮。 4 ） 在“切削模式”处根据需要选择“跟随部件”，如图1 1 所示。 5 ） 在“毛坯距离”和“每一刀的深度”处根据零件要求选择恰当的数值，如图1 1 所示。 6 ） 在“进给和速度”处选择，根据加工要求给出“主轴转速”和“进给速度”，如图 1 2 所示。 图 1 0 图 1 1 图1 2 7 ） 在“操作”处选择按钮，生成刀具轨迹如图1 3 所示。 图1 3 4.校验刀轨。 1） 在工具条中选择“校验刀轨”按钮，出现如图 14 所示的界面，选择“3D 动态”，可自动调速，点击“播放”按钮，出现如...
