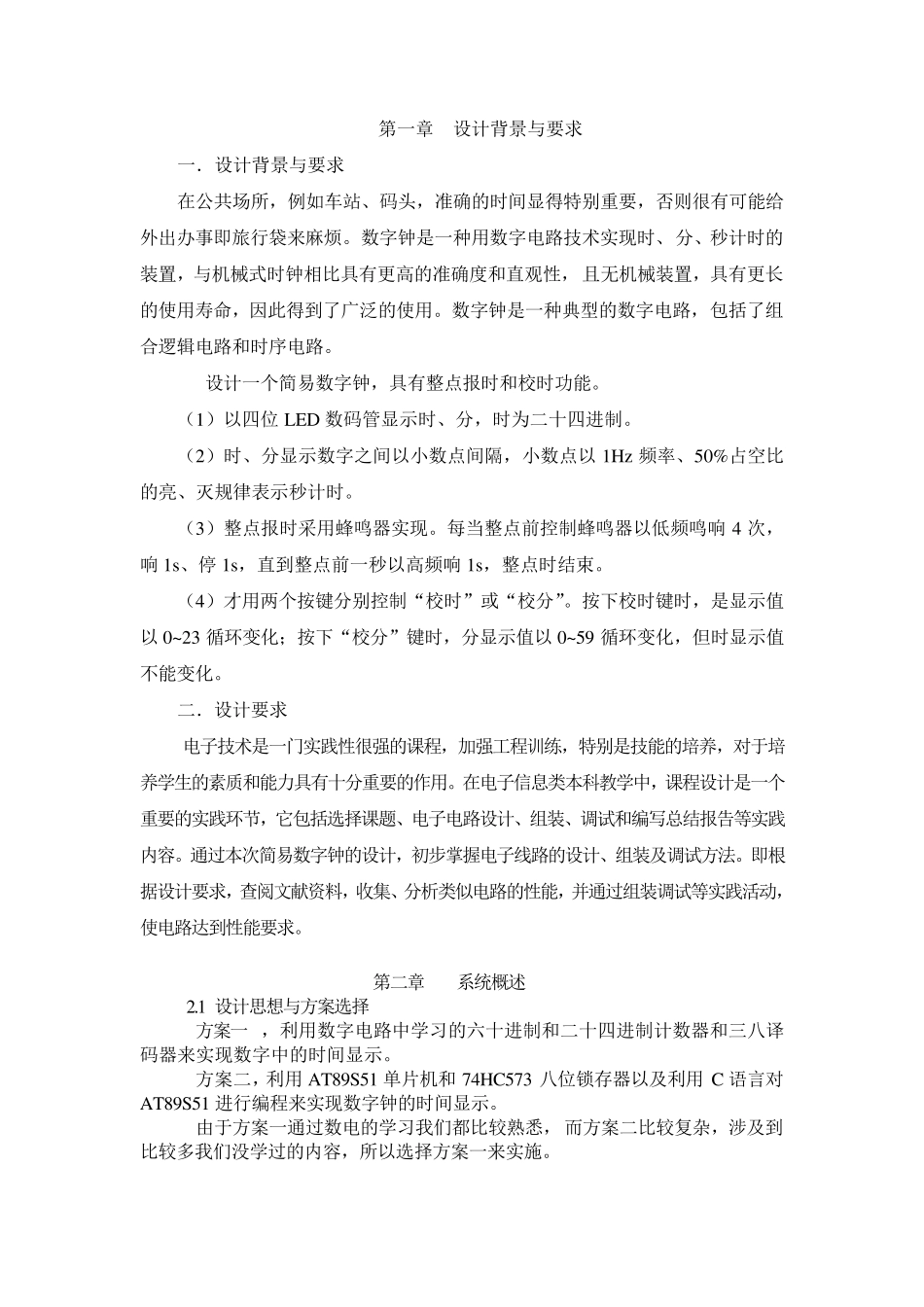

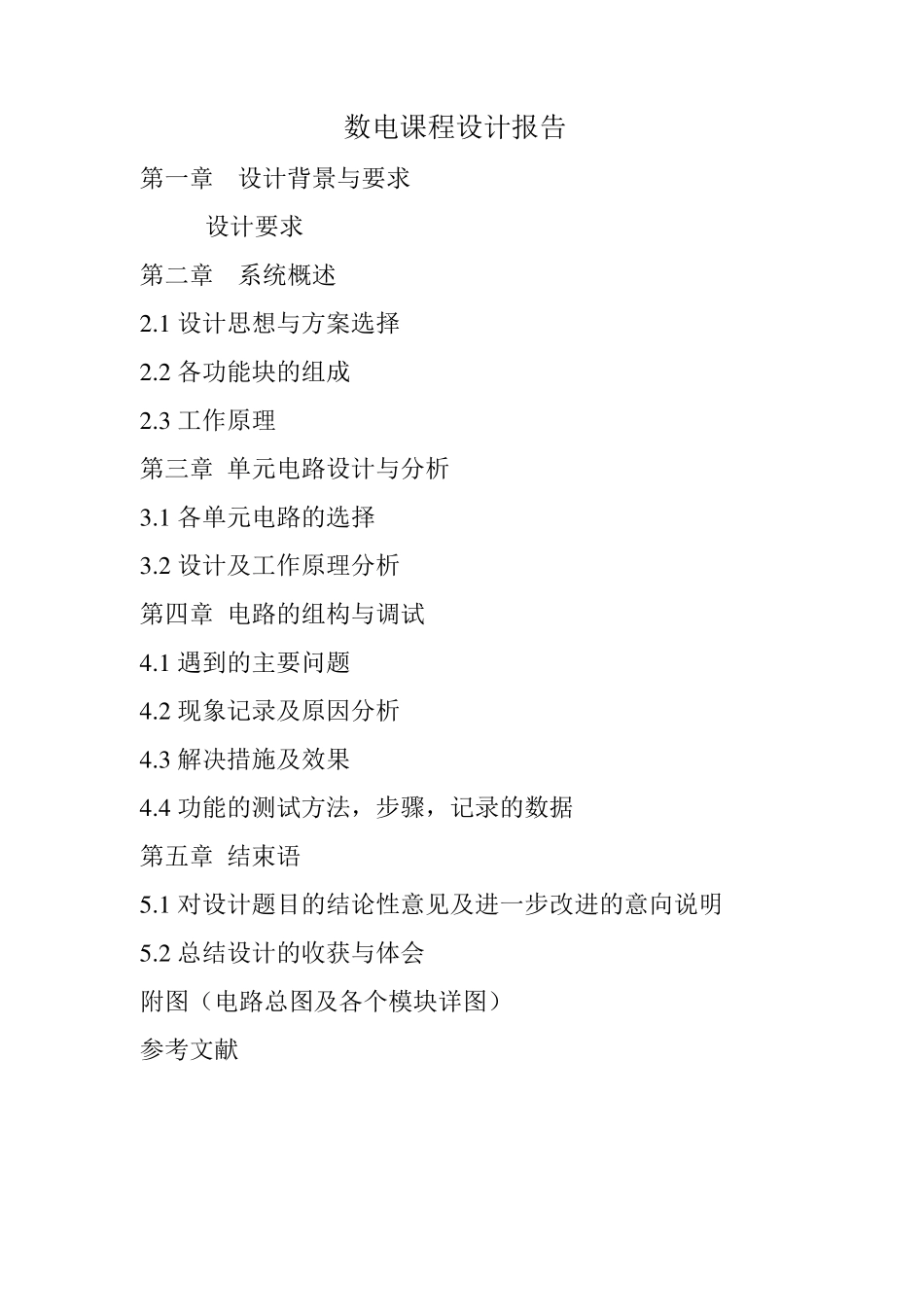

数电课程设计报告 第一章 设计背景与要求 设计要求 第二章 系统概述 2 .1 设计思想与方案选择 2 .2 各功能块的组成 2 .3 工作原理 第三章 单元电路设计与分析 3 .1 各单元电路的选择 3 .2 设计及工作原理分析 第四章 电路的组构与调试 4 .1 遇到的主要问题 4 .2 现象记录及原因分析 4 .3 解决措施及效果 4 .4 功能的测试方法，步骤，记录的数据 第五章 结束语 5 .1 对设计题目的结论性意见及进一步改进的意向说明 5 .2 总结设计的收获与体会 附图（电路总图及各个模块详图） 参考文献 第一章 设计背景与要求 一．设计背景与要求 在公共场所，例如车站、码头，准确的时间显得特别重要，否则很有可能给外出办事即旅行袋来麻烦。数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确度和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。数字钟是一种典型的数字电路，包括了组合逻辑电路和时序电路。 设计一个简易数字钟，具有整点报时和校时功能。 （1）以四位 LED 数码管显示时、分，时为二十四进制。 （2）时、分显示数字之间以小数点间隔，小数点以 1Hz 频率、50%占空比的亮、灭规律表示秒计时。 （3）整点报时采用蜂鸣器实现。每当整点前控制蜂鸣器以低频鸣响4 次，响1s、停1s，直到整点前一秒以高频响1s，整点时结束。 （4）才用两个按键分别控制“校时”或“校分”。按下校时键时，是显示值以 0~23 循环变化；按下“校分”键时，分显示值以 0~59 循环变化，但时显示值不能变化。 二．设计要求 电子技术是一门实践性很强的课程，加强工程训练，特别是技能的培养，对于培养学生的素质和能力具有十分重要的作用。在电子信息类本科教学中，课程设计是一个重要的实践环节，它包括选择课题、电子电路设计、组装、调试和编写总结报告等实践内容。通过本次简易数字钟的设计，初步掌握电子线路的设计、组装及调试方法。即根据设计要求，查阅文献资料，收集、分析类似电路的性能，并通过组装调试等实践活动，使电路达到性能要求。 第二章 系统概述 2.1 设计思想与方案选择 方案一 ，利用数字电路中学习的六十进制和二十四进制计数器和三八译码器来实现数字中的时间显示。 方案二，利用 AT89S51 单片机和 74HC573 八位锁存器以及利用 C 语言对AT89S51 进行编程来实现数字钟的时间显示。 由于方案一通过数电的学习我...
