数电课程设计报告(数字电子时钟、24秒倒计时)VIP免费

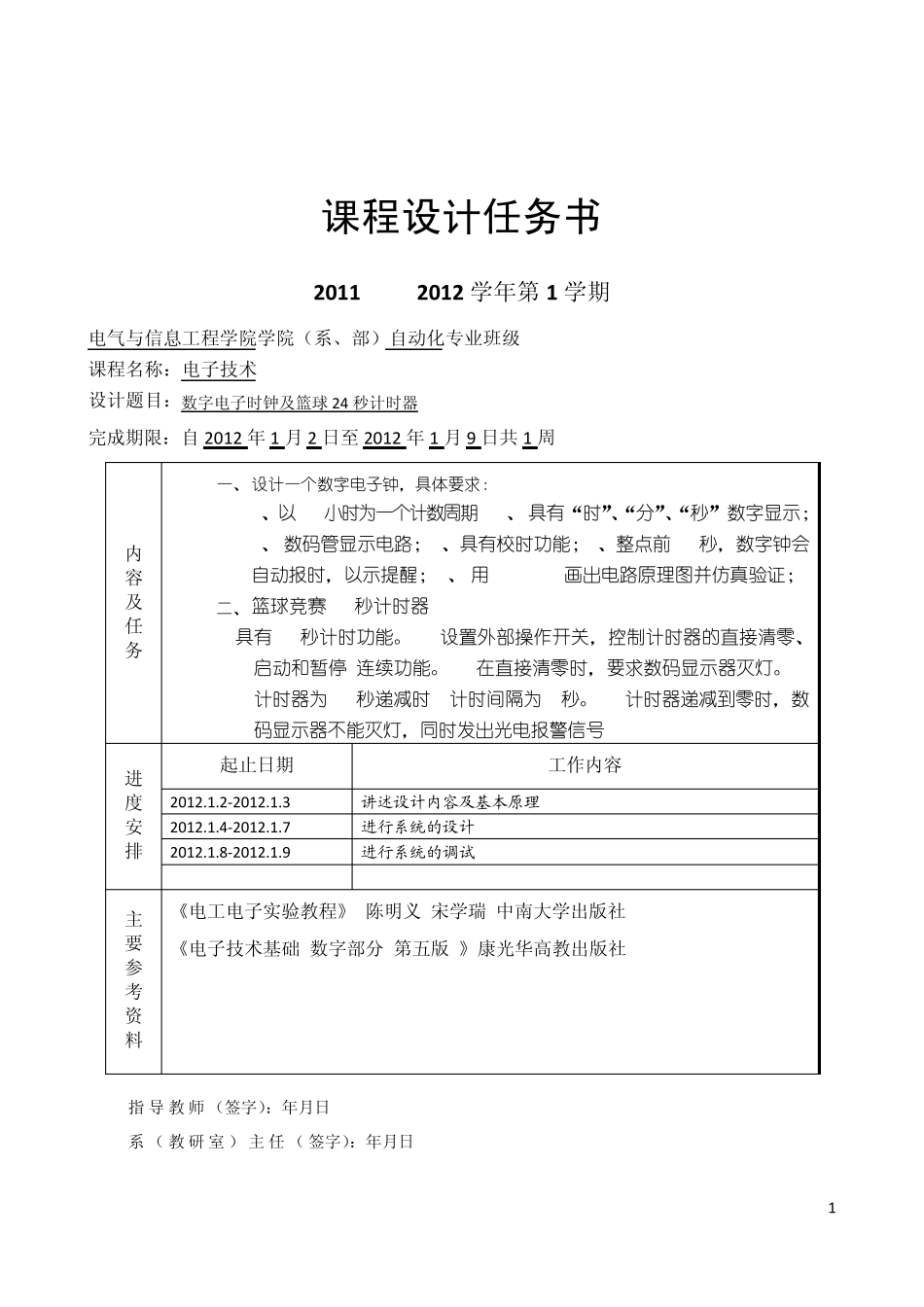

1 课程设计任务书 2011 —2012 学年第1 学期 电气与信息工程学院学院（系、部）自动化专业班级 课程名称：电子技术 设计题目：数字电子时钟及篮球 24 秒计时器 完成期限：自 2012 年1 月 2 日至 2012 年1 月 9 日共 1 周 内 容 及 任 务 一、 设计一个数字电子钟，具体要求： 1、以24小时为一个计数周期2、 具有“时”、“分”、“秒”数字显示； 3、 数码管显示电路；4、具有校时功能；5、整点前 10秒，数字钟会自动报时，以示提醒；6、 用 PROTEUS画出电路原理图并仿真验证； 二、 篮球竞赛 24秒计时器 1. 具有24秒计时功能。2. 设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能。3. 在直接清零时，要求数码显示器灭灯。4. 计时器为24秒递减时, 计时间隔为1秒。5. 计时器递减到零时，数码显示器不能灭灯，同时发出光电报警信号 进 度 安 排 起止日期 工作内容 2012.1.2-2012.1.3 讲述设计内容及基本原理 2012.1.4-2012.1.7 进行系统的设计 2012.1.8-2012.1.9 进行系统的调试 主 要 参 考 资 料 《电工电子实验教程》 陈明义 宋学瑞 中南大学出版社 2005 《电子技术基础 数字部分(第五版)》康光华高教出版社 2005 指 导 教 师 （签字）：年月日 系（教 研 室 ） 主 任 （签字）：年月日 [键入文字] 电子技术课程设计 09401700132 孙鹏程 2 / 12 电子技术课程设计 课题一 数字电子时钟 一、 设计目的： 1、熟悉集成电路的引脚安排和各芯片的逻辑功能及使用方法 2、了解数字电子钟的组成及工作原理 3、熟悉数字电子钟的设计与制作 二、 设计内容和要求： 设计一个数字电子钟，具体要求： 1、以24小时为一个计数周期； 2、 具有“时”、“分”、“秒”数字显示； 3、 数码管显示电路； 4、具有校时功能； 5、整点前 10秒，数字钟会自动报时，以示提醒； 6、 用PROTEUS画出电路原理图并仿真验证； 三、 设计思路： 1、首先设计一个秒脉冲产生电路，可采用555定时器构成多谐振荡器，通过设计多谐振荡器电阻、电容的参数大小，使555定时器输出一个固定频率为1HZ的方波； 2、设计计时电路，计时电路即是计数电路，通过计数器集成芯片如：74LS161、74LS 163、74LS 192等完成对秒脉冲的计数，其中要重点考虑所选择的计数器芯片的进制问题。秒钟个位计到 9进 10时，秒钟个位回 0，秒钟十位进 1，秒钟计到 59，...
