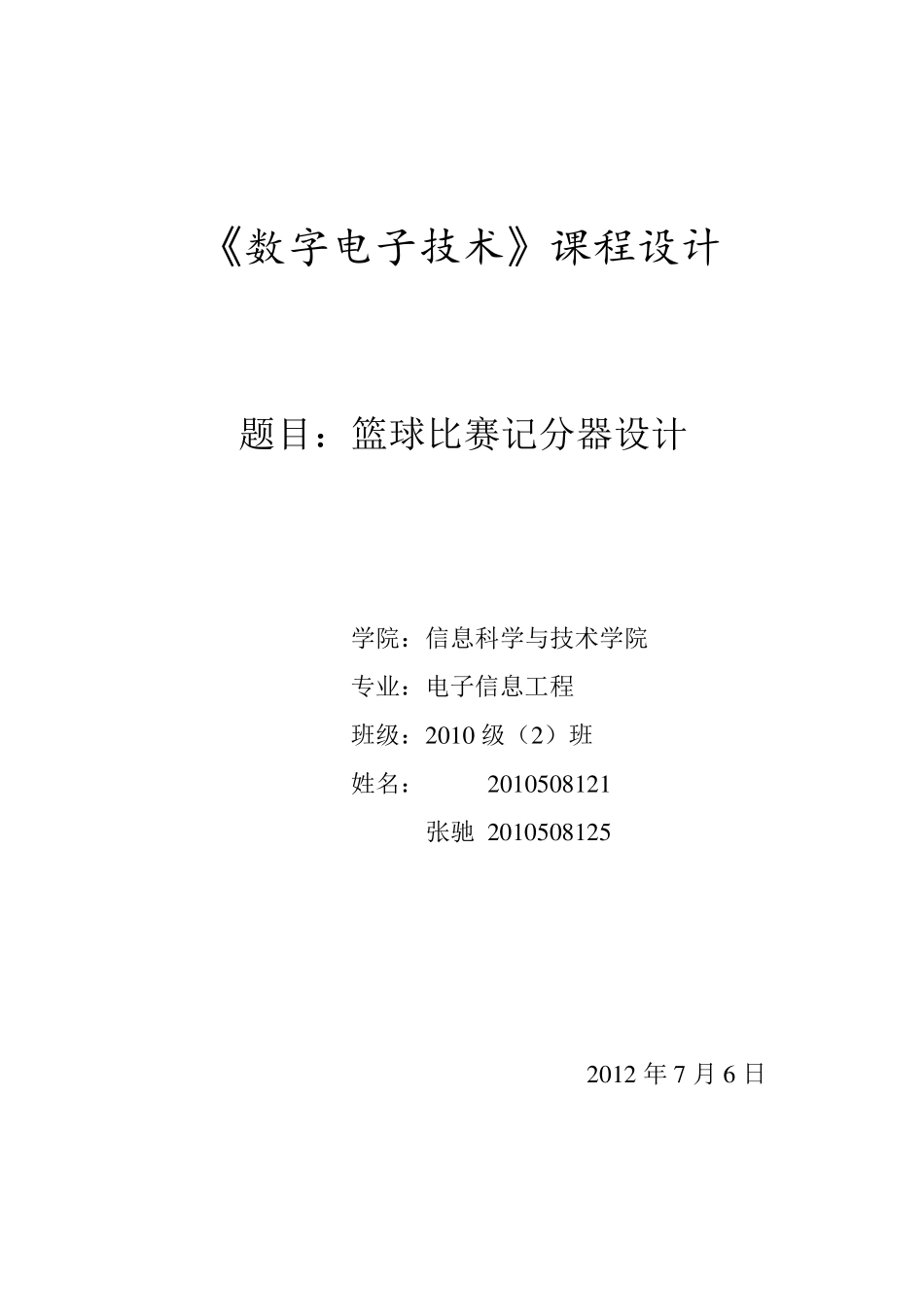

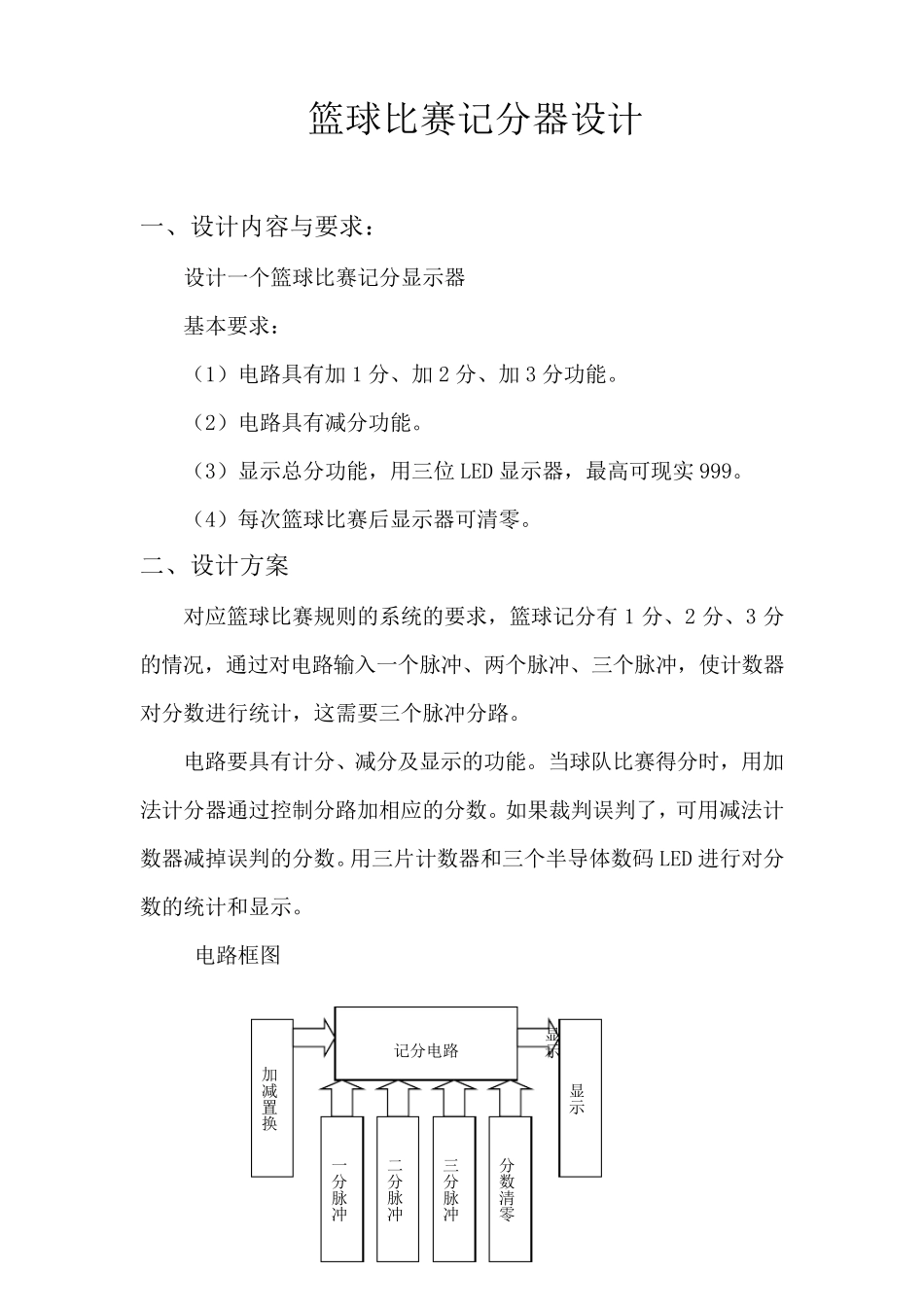

《数字电子技术》课程设计 题目：篮球比赛记分器设计 学院：信息科学与技术学院 专业：电子信息工程 班级：2 0 1 0 级（2 ）班 姓名：*** 2 0 1 0 5 0 8 1 2 1 张驰 2 0 1 0 5 0 8 1 2 5 2 0 1 2 年 7 月 6 日 篮球比赛记分器设计 一、设计内容与要求： 设计一个篮球比赛记分显示器 基本要求： （1）电路具有加 1 分、加 2 分、加 3 分功能。 （2）电路具有减分功能。 （3）显示总分功能，用三位 LED 显示器，最高可现实 999。 （4）每次篮球比赛后显示器可清零。 二、设计方案 对应篮球比赛规则的系统的要求，篮球记分有 1 分、2 分、3 分的情况，通过对电路输入一个脉冲、两个脉冲、三个脉冲，使计数器对分数进行统计，这需要三个脉冲分路。 电路要具有计分、减分及显示的功能。当球队比赛得分时，用加法计分器通过控制分路加相应的分数。如果裁判误判了，可用减法计数器减掉误判的分数。用三片计数器和三个半导体数码 LED 进行对分数的统计和显示。 电路框图 记分电路 加减置换 二分脉冲 显示 显示分数清零 一分脉冲 三分脉冲 三、电路的设计 1、记分部分 设计要求记分部分包括加减两部分，故考虑双时钟输入的十进制计数器 74LS192。74LS192 是同步十进制可逆计数器，为双时钟输入，具有同步清零和同步置数等功能，具体功能表如下： 故计分部分电路设计如下： 2、显示部分 数码管按照其发光二极管的连接方式不同，可分为共阳极和共阴极两种。共阴极是指数码管中所有发光二极管的阴极连在一起接低电平，而阳极分别由 a、b、c、d、e、f 输入信号驱动，当某个输入为高电平时，相应的发光二极管点亮；共阳极数码管则相反，它的所有发光二极管的阳极连在一起接高电平，而阴极分别由 a、b、c、d、e、f输入信号驱动，当某个输入为低电平时，相应的发光二极管点亮。 由于计数器输出的是8421BCD 码，数码管不能直接显示成数字，为了让数码管显示人们看懂的数字，就需要把计数器输出的8421BCD 码转换成数码管显示的阿拉伯数字，这就需要译码器的翻译。 本设计采用DCD_HEX_BLUE 七段发光二极管译码显示器。DCD_HEX_BLUE 为共阴极LED 数码管。显示器引脚从左到右依次为：4,3,2,1。该显示包含了译码功能，所以无需专门的译码器。正确的引脚接连方式如下图： 3、脉冲部分 设计要求有一分、二分、三分的加减，就需有提供相应的脉冲的电路，这里可考虑用三个十...
