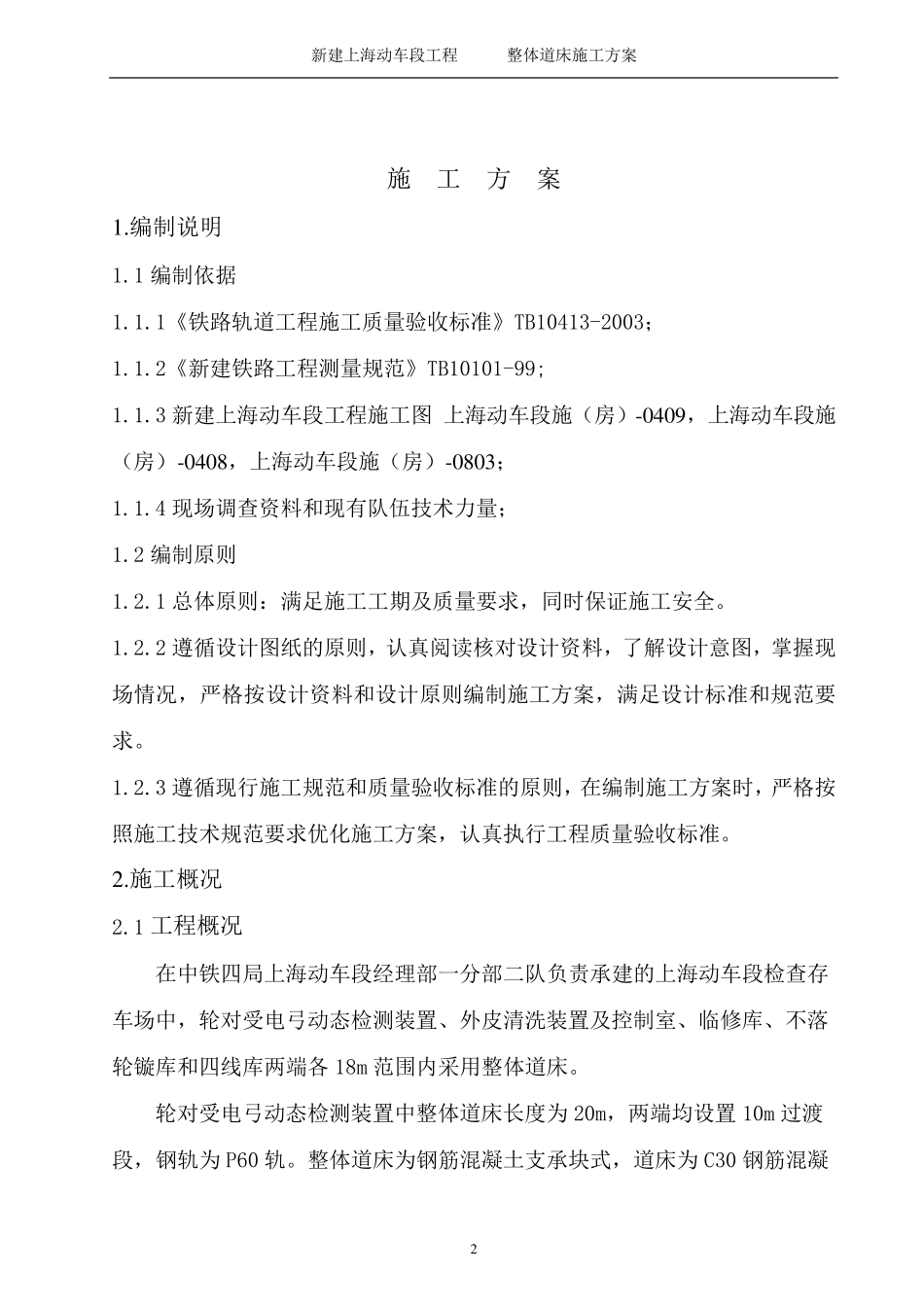

新建上海动车段工程 整体道床施工方案 1 目 录 目 录 ........................................................ 1 1.编制说明 ...................................................... 2 2.施工概况 ...................................................... 2 3.施工步骤及方法 ................................................. 4 4.质量保证措施 ................................................. 10 5.安全保证措施 ................................................. 10 6.环境保护措施 ................................................. 10 新建上海动车段工程 整体道床施工方案 2 施 工 方 案 1 .编制说明 1.1 编制依据 1.1.1《铁路轨道工程施工质量验收标准》TB10413-2003; 1.1.2《新建铁路工程测量规范》TB10101-99; 1.1.3 新建上海动车段工程施工图 上海动车段施(房)-0 4 0 9 ,上海动车段施(房)-0 4 0 8 ,上海动车段施(房)-0 8 0 3 ; 1.1.4 现场调查资料和现有队伍技术力量; 1.2 编制原则 1.2.1 总体原则:满足施工工期及质量要求,同时保证施工安全。 1.2.2 遵循设计图纸的原则,认真阅读核对设计资料,了解设计意图,掌握现场情况,严格按设计资料和设计原则编制施工方案,满足设计标准和规范要求。 1.2.3 遵循现行施工规范和质量验收标准的原则,在编制施工方案时,严格按照施工技术规范要求优化施工方案,认真执行工程质量验收标准。 2 .施工概况 2.1 工程概况 在中铁四局上海动车段经理部一分部二队负责承建的上海动车段检查存车场中,轮对受电弓动态检测装置、外皮清洗装置及控制室、临修库、不落轮镟库和四线库两端各 18m 范围内采用整体道床。 轮对受电弓动态检测装置中整体道床长度为 20m,两端均设置10m 过渡段,钢轨为 P60 轨。整体道床为钢筋混凝土支承块式,道床为 C30 钢筋混凝新建上海动车段工程 整体道床施工方案 3 土,道床底部配置220×220mm 的φ16 钢筋网,道床下面为一层 200mm 的 C15混凝土基础。支承块为 C50 钢筋混凝土。整体道床每段长 5m,设伸缩缝,缝宽均为 2cm,用沥青木板填塞。整体道床与普通道床衔接部分设 10m 过渡段,采用粒径为 20~60mm 的碎石道床,在与整体道床相接处普通道床厚度不应小于 150mm,道碴层下面用 C15 混凝土铺底。 外皮清洗装置及控制室中清洗线整体道床...
