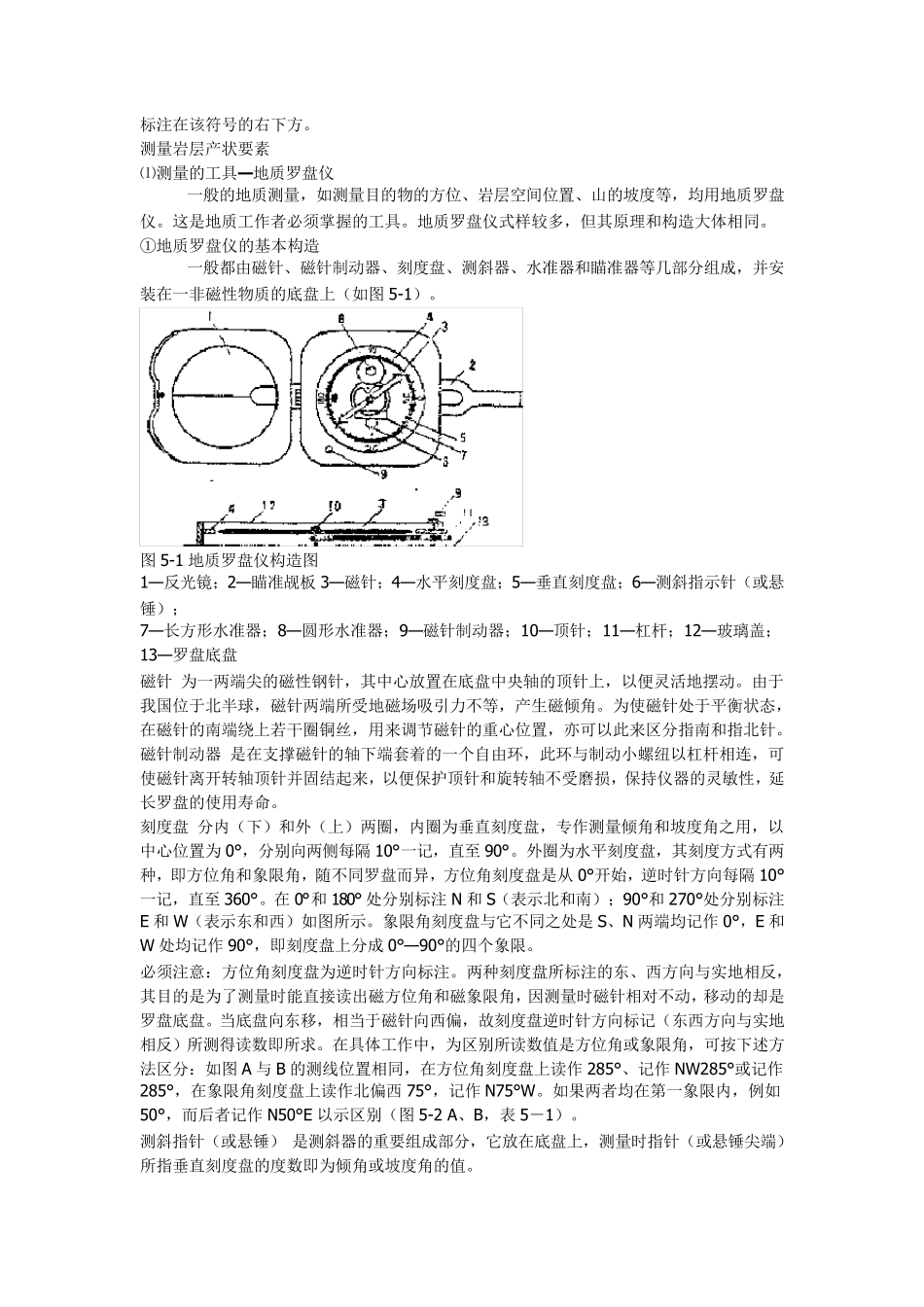

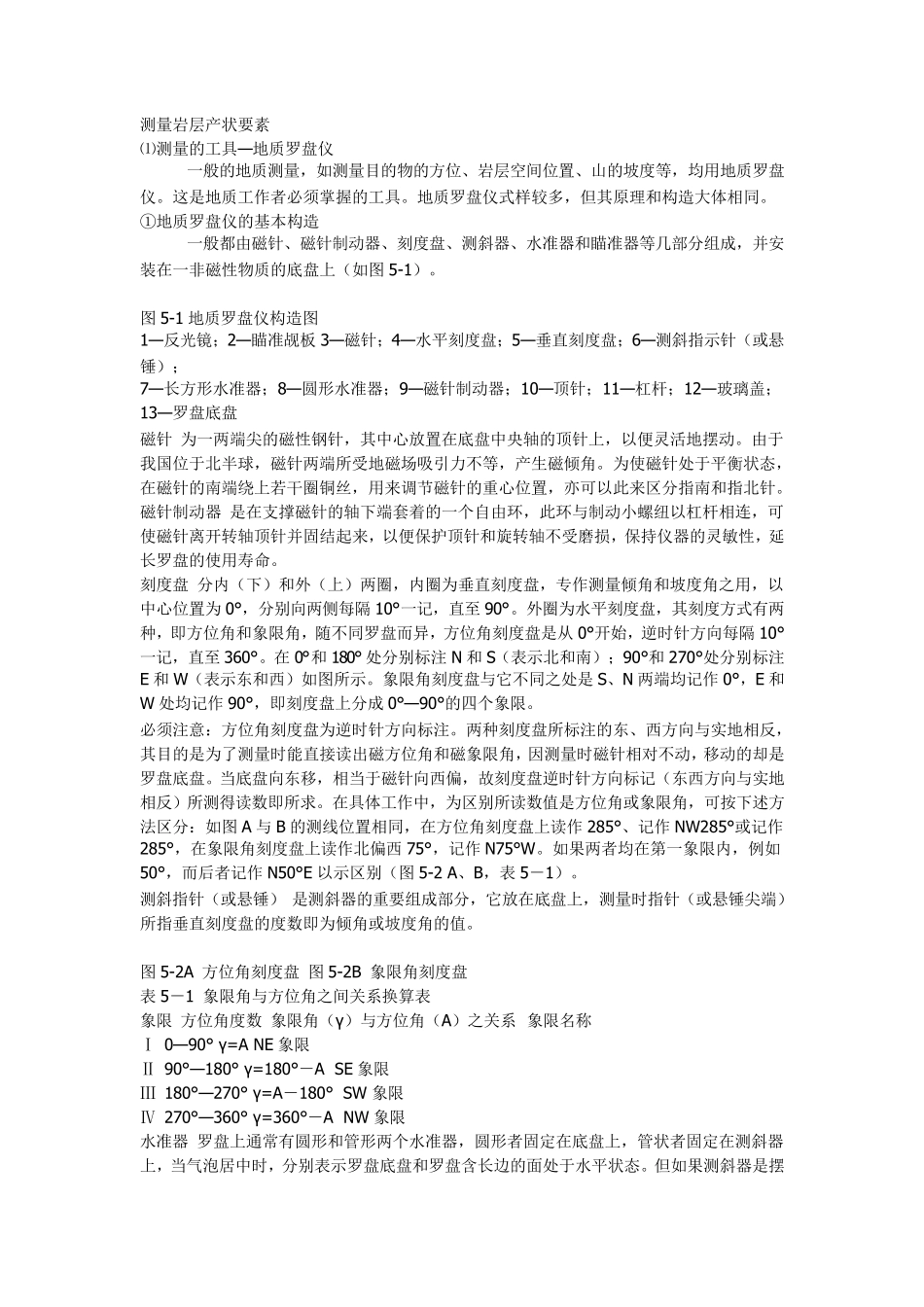

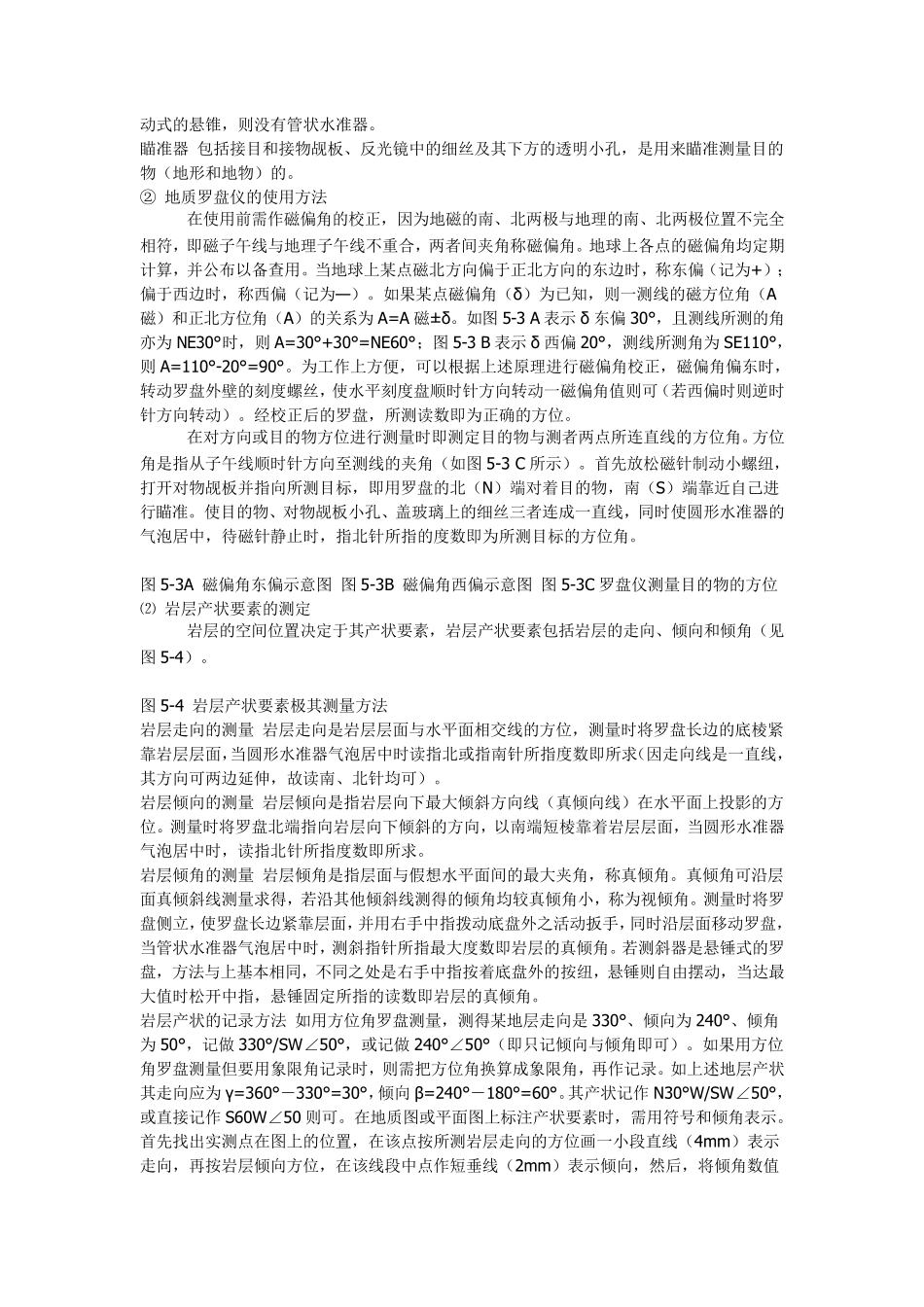

测量岩层产状要素 ⑴测量的工具—地质罗盘仪 一般的地质测量，如测量目的物的方位、岩层空间位置、山的坡度等，均用地质罗盘仪。这是地质工作者必须掌握的工具。地质罗盘仪式样较多，但其原理和构造大体相同。 ①地质罗盘仪的基本构造 一般都由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（如图 5-1）。 图 5-1 地质罗盘仪构造图 1—反光镜；2—瞄准觇板 3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）； 7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘 磁针 为一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。 磁针制动器 是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。 刻度盘 分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为 0°，分别向两侧每隔10°一记，直至90°。外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。在 0°和 180° 处分别标注N 和 S（表示北和南）；90°和 270°处分别标注E 和 W（表示东和西）如图所示。象限角刻度盘与它不同之处是 S、N 两端均记作 0°，E 和W 处均记作 90°，即刻度盘上分成 0°—90°的四个象限。 必须注意：方位角刻度盘为逆时针方向标注。两种刻度盘所标注的东、西方向与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘。当底盘向东移，相当于磁针向西偏，故刻度盘逆时针方向标记（东西方向与实地相反）所测得读数即所求。在具体工作中，为区别所读数值是方位角或象限角，可按下述方法区分：如图 A 与B 的测线位置相同，在方位角刻度盘上读作 285°、记作 NW285°或记作285°，在象限角刻度盘上读作北偏西75°，记作 N75°W。如果两者均在第一象限内，例如50°，而后者记作 N50°E 以示区别（图 5-2 A、B，表5－1）...
