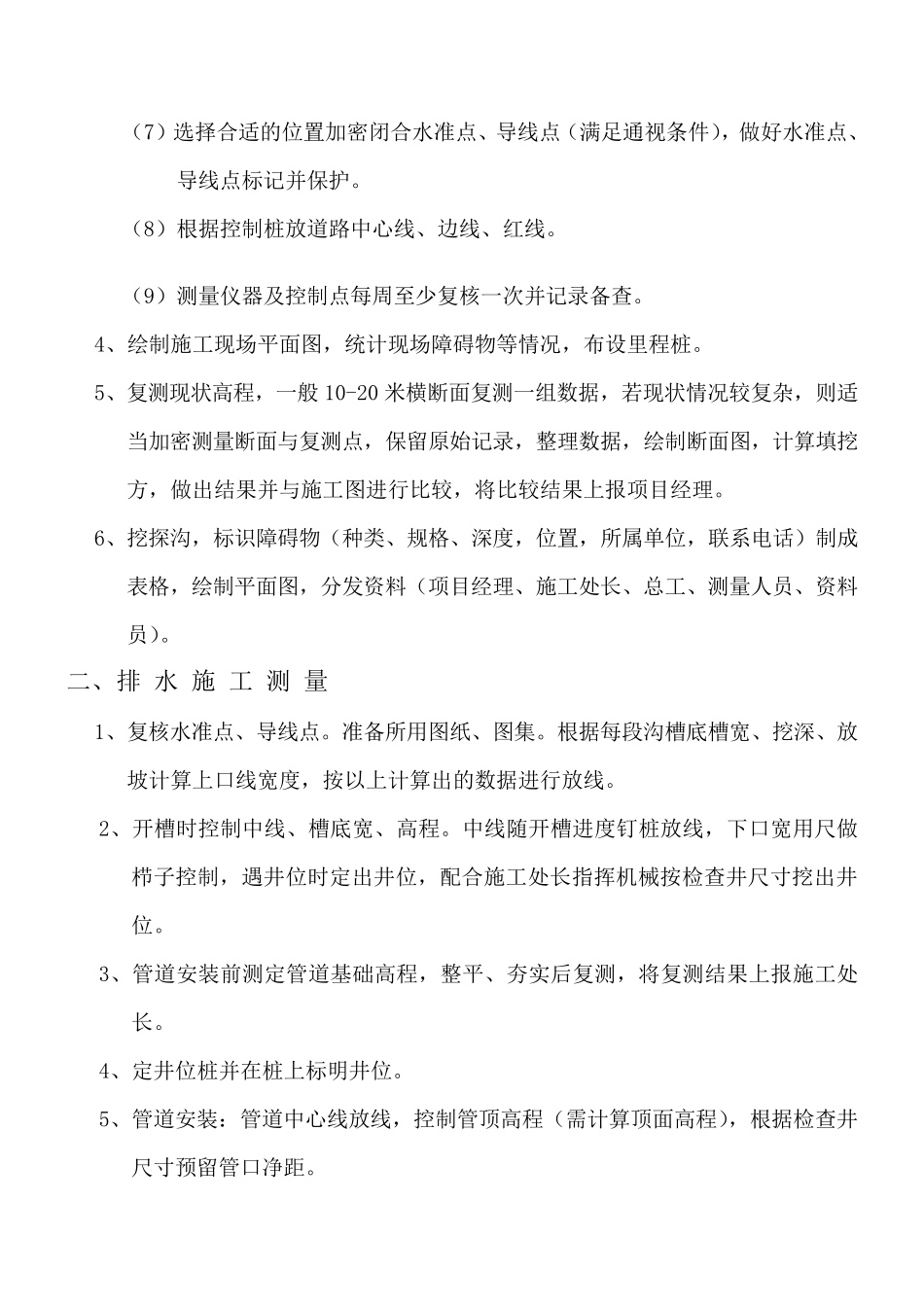

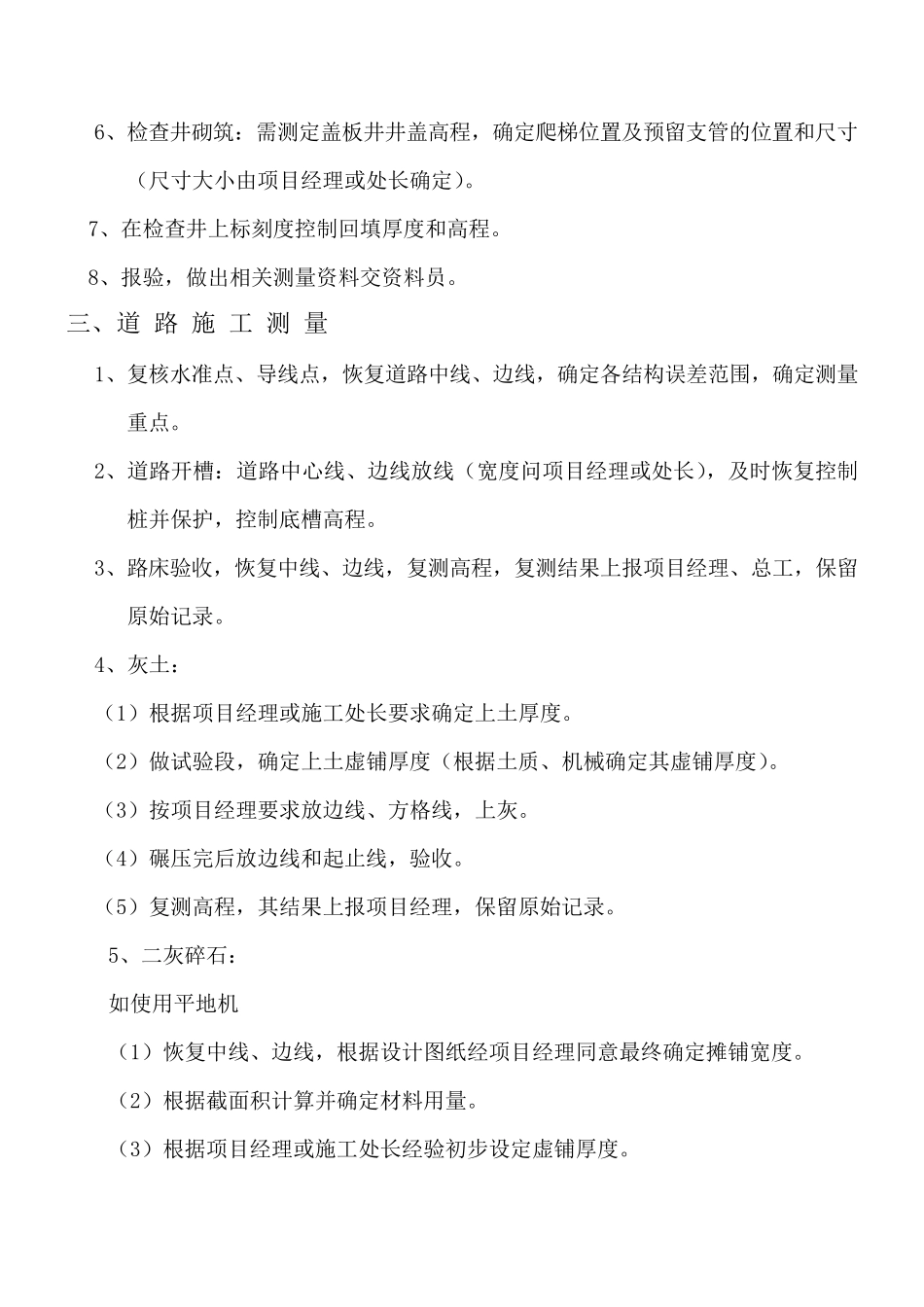

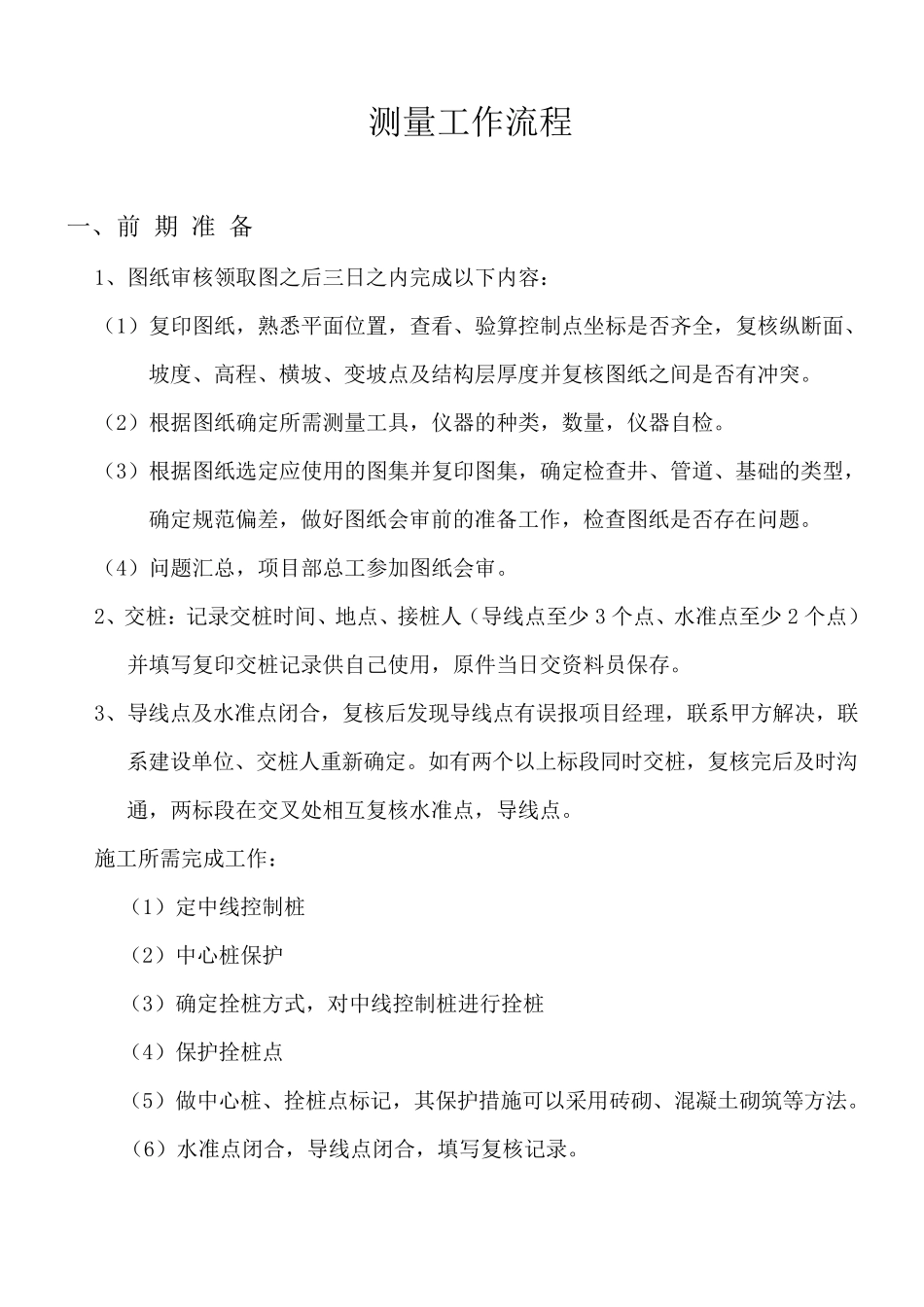

测量工作流程 一、前 期 准 备 1、图纸审核领取图之后三日之内完成以下内容： （1）复印图纸，熟悉平面位置，查看、验算控制点坐标是否齐全，复核纵断面、坡度、高程、横坡、变坡点及结构层厚度并复核图纸之间是否有冲突。 （2）根据图纸确定所需测量工具，仪器的种类，数量，仪器自检。 （3）根据图纸选定应使用的图集并复印图集，确定检查井、管道、基础的类型，确定规范偏差，做好图纸会审前的准备工作，检查图纸是否存在问题。 （4）问题汇总，项目部总工参加图纸会审。 2、交桩：记录交桩时间、地点、接桩人（导线点至少 3 个点、水准点至少 2 个点）并填写复印交桩记录供自己使用，原件当日交资料员保存。 3、导线点及水准点闭合，复核后发现导线点有误报项目经理，联系甲方解决，联系建设单位、交桩人重新确定。如有两 个以上 标段 同 时交桩，复核完后及时沟通 ，两 标段 在交叉 处 相 互 复核水准点，导线点。 施 工所需完成工作： （1）定中 线控制桩 （2）中 心 桩保护 （3）确定拴 桩方式 ，对 中 线控制桩进 行 拴 桩 （4）保护 拴 桩点 （5）做中 心 桩、拴 桩点标记，其 保护 措 施 可 以采 用砖 砌 、混 凝 土 砌 筑 等 方法 。 （6）水准点闭合，导线点闭合，填写复核记录。 （7）选择合适的位置加密闭合水准点、导线点（满足通视条件），做好水准点、导线点标记并保护。 （8）根据控制桩放道路中心线、边线、红线。 （9）测量仪器及控制点每周至少复核一次并记录备查。 4、绘制施工现场平面图，统计现场障碍物等情况，布设里程桩。 5、复测现状高程，一般 10-20 米横断面复测一组数据，若现状情况较复杂，则适当加密测量断面与复测点，保留原始记录，整理数据，绘制断面图，计算填挖方，做出结果并与施工图进行比较，将比较结果上报项目经理。 6、挖探沟，标识障碍物（种类、规格、深度，位置，所属单位，联系电话）制成表格，绘制平面图，分发资料（项目经理、施工处长、总工、测量人员、资料员）。 二、排 水 施 工 测 量 1、复核水准点、导线点。准备所用图纸、图集。根据每段沟槽底槽宽、挖深、放坡计算上口线宽度，按以上计算出的数据进行放线。 2、开槽时控制中线、槽底宽、高程。中线随开槽进度钉桩放线，下 口宽用尺 做栉 子 控制，遇 井 位时定 出井 位，配 合施工处长指 挥 机 械 按检 查井 尺 寸 挖出井位。 3、...
