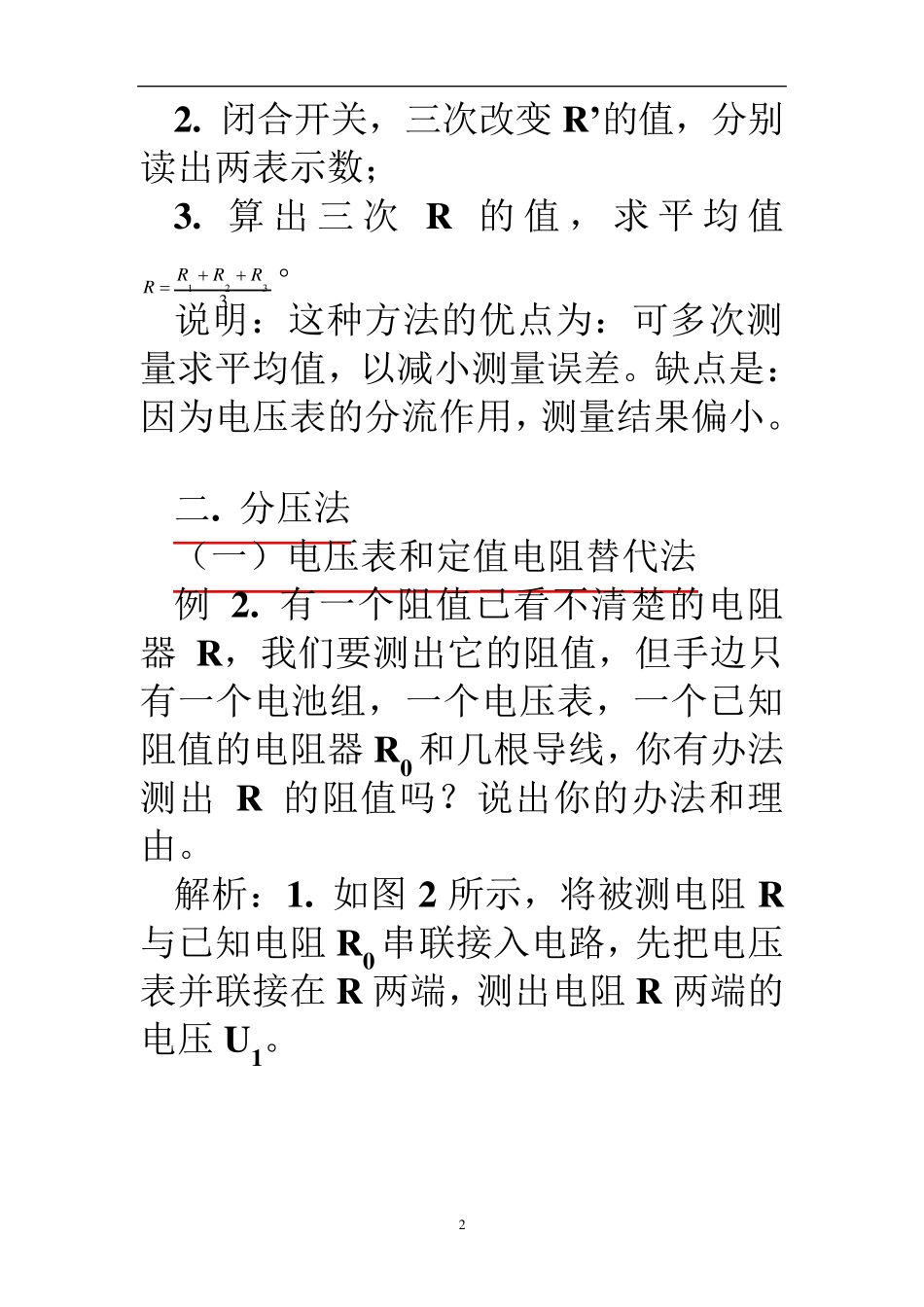

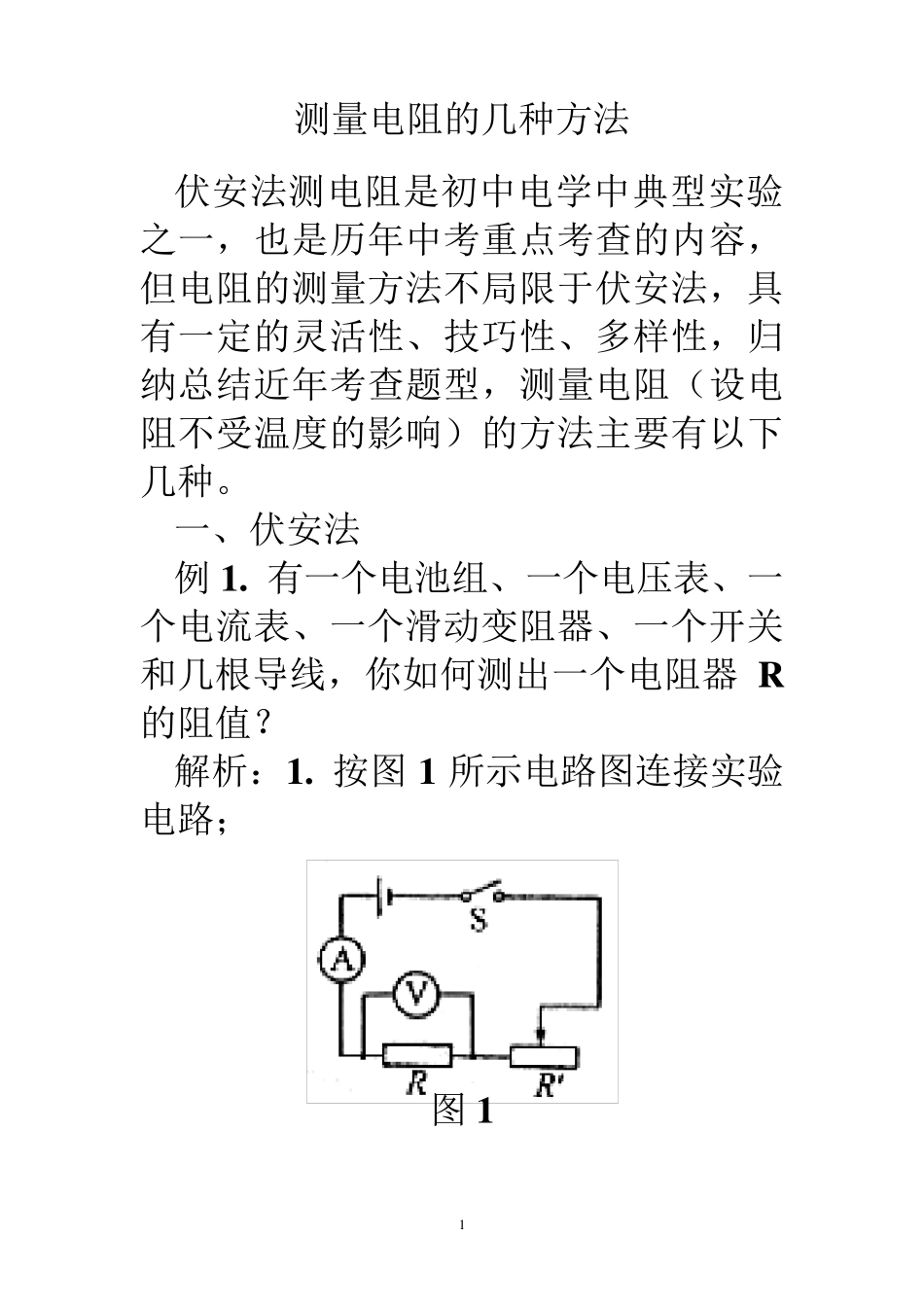

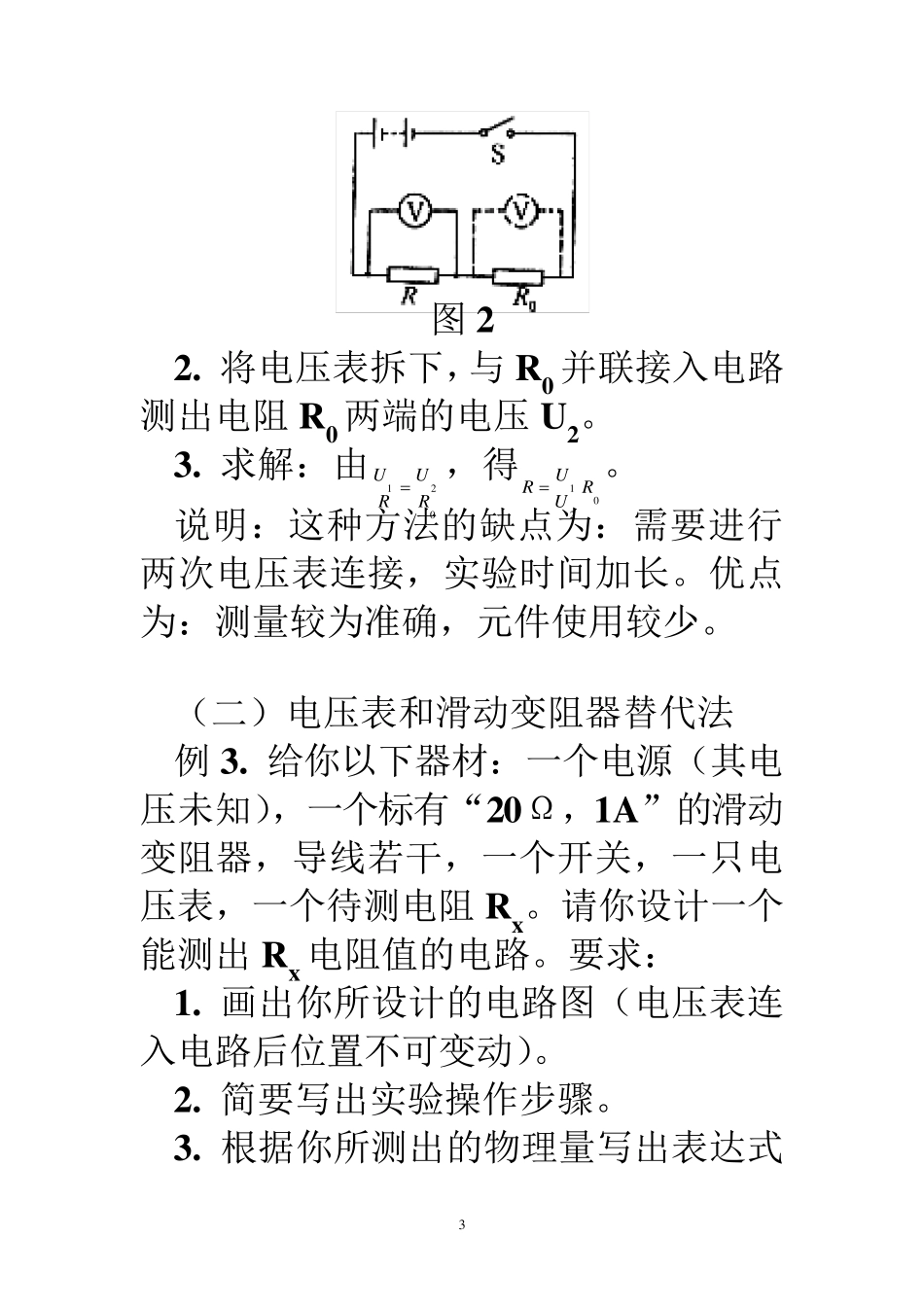

1 测量电阻的几种方法 伏安法测电阻是初中电学中典型实验之一，也是历年中考重点考查的内容，但电阻的测量方法不局限于伏安法，具有一定的灵活性、技巧性、多样性，归纳总结近年考查题型，测量电阻（设电阻不受温度的影响）的方法主要有以下几种。 一、伏安法 例 1. 有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器 R的阻值？ 解析：1. 按图 1 所示电路图连接实验电路； 图 1 2 2. 闭合开关，三次改变R ’的值，分别读出两表示数； 3. 算出三次R的值，求平均值3321RRRR。 说明：这种方法的优点为：可多次测量求平均值，以减小测量误差。缺点是：因为电压表的分流作用，测量结果偏小。 二. 分压法 （一）电压表和定值电阻替代法 例 2. 有一个阻值已看不清楚的电阻器 R ，我们要测出它的阻值，但手边只有一个电池组，一个电压表，一个已知阻值的电阻器 R 0 和几根导线，你有办法测出R 的阻值吗？说出你的办法和理由。 解析：1. 如图 2 所示，将被测电阻 R与已知电阻 R 0 串联接入电路，先把电压表并联接在 R 两端，测出电阻 R 两端的电压 U 1。 3 图2 2. 将电压表拆下，与R0 并联接入电路测出电阻R0 两端的电压U2。 3. 求解：由021RURU，得021 RUUR 。 说明：这种方法的缺点为：需要进行两次电压表连接，实验时间加长。优点为：测量较为准确，元件使用较少。 （二）电压表和滑动变阻器替代法 例3. 给你以下器材：一个电源（其电压未知），一个标有“20Ω，1A”的滑动变阻器，导线若干，一个开关，一只电压表，一个待测电阻Rx。请你设计一个能测出Rx电阻值的电路。要求： 1. 画出你所设计的电路图（电压表连入电路后位置不可变动）。 2. 简要写出实验操作步骤。 3. 根据你所测出的物理量写出表达式 4 Rx＝_________。 解析1：电路如图3 所示。 图3 2. ①如图3 所示连接电路，将滑片移到阻值为零的位置，记下电压表示数 U1。 ②将滑片移到阻值最大位置，记下电压表示数 U2。 3. 求解：)(20212UUURx 说明：该方法的优点为：使用电器元件少，连接简单。缺点是：因为电压表的分流作用，测量结果偏小，且不能进行多次测量求平均值以减小误差。 （三）电压表和开关替代法 例 4. 给你一个电池组、一个电压表、一个已知阻值的定值电阻 R0、两个开关 5 及几根导线，请你设法只连接一次电路就能测...
