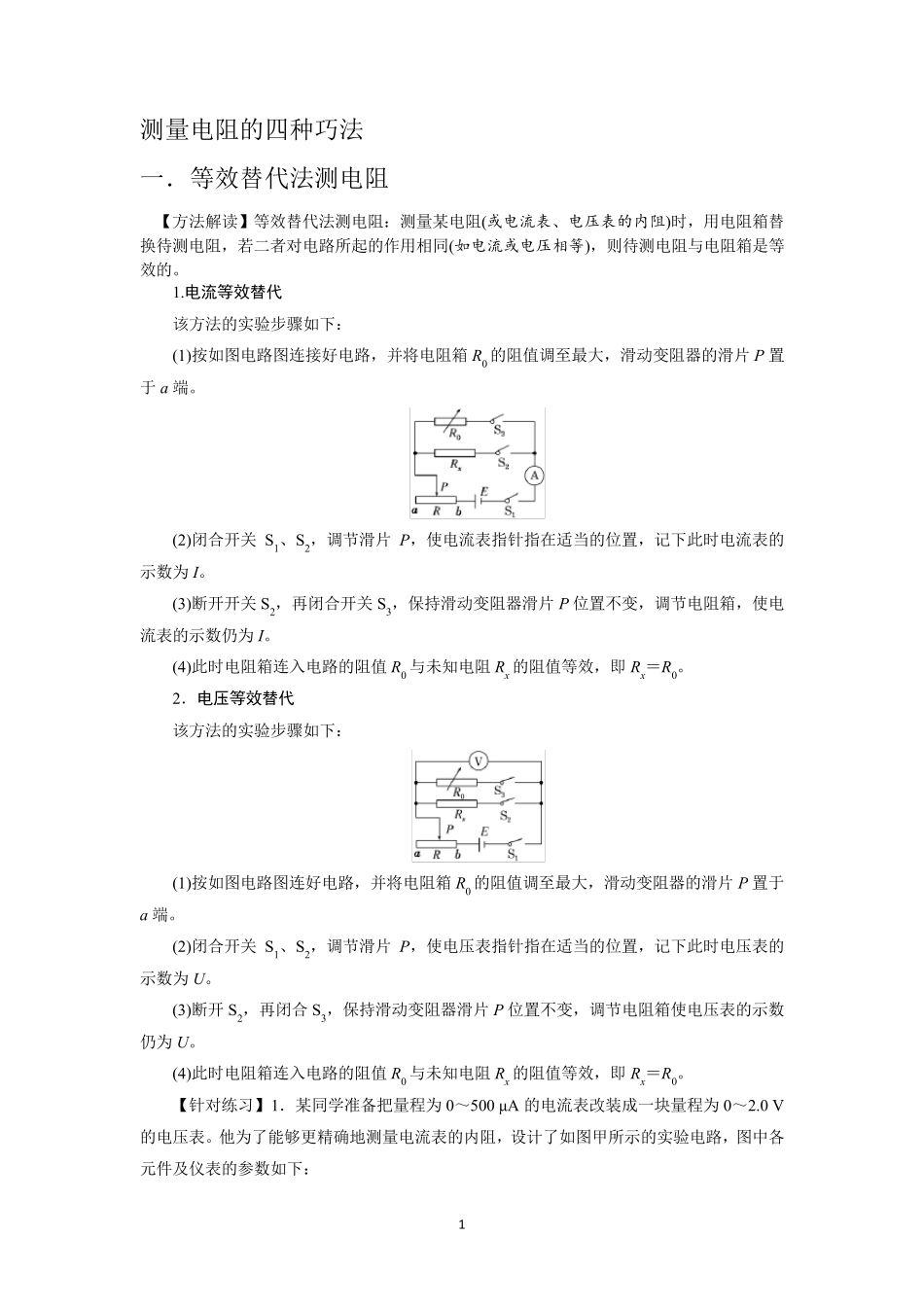

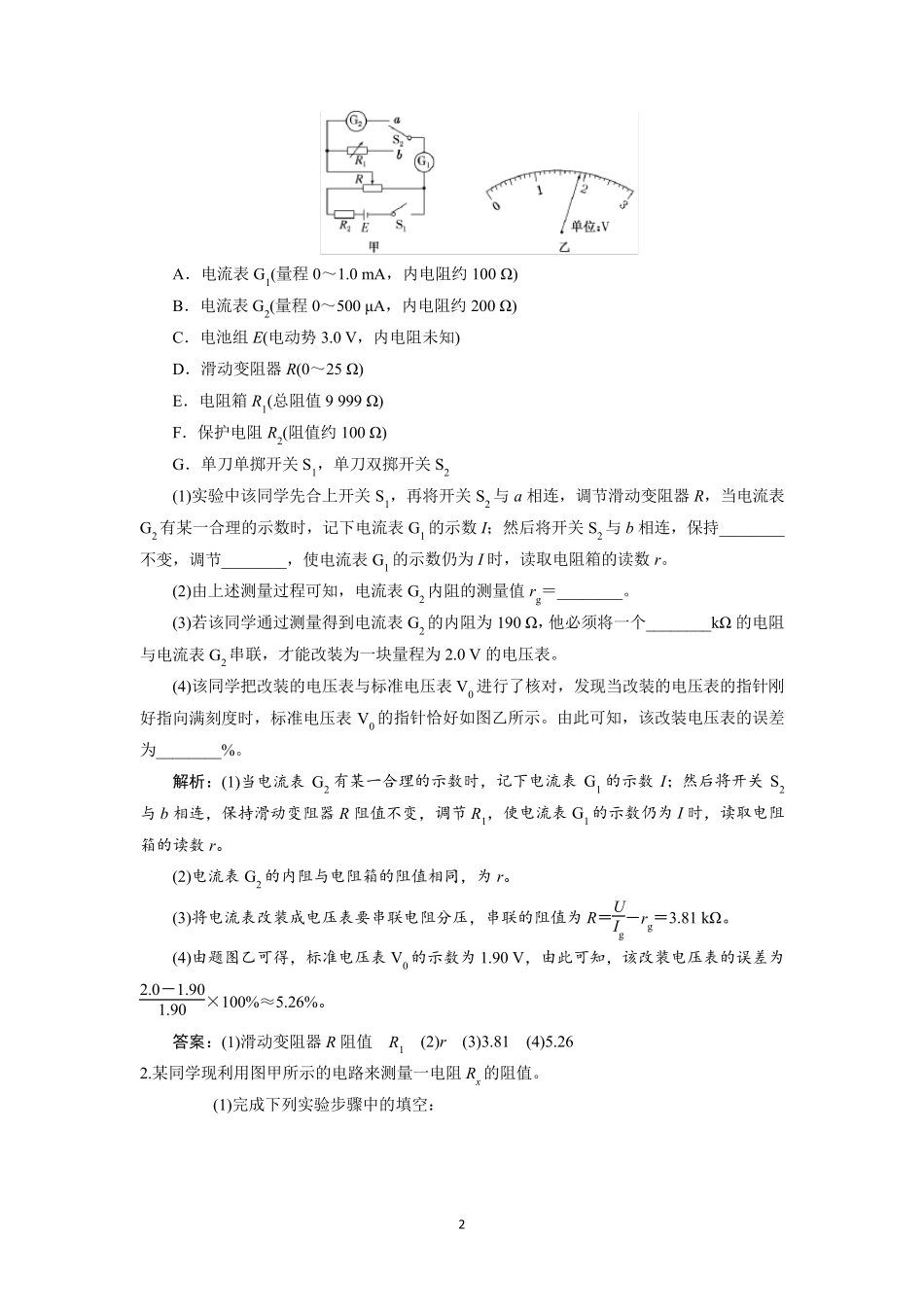

1 测量电阻的四种巧法 一．等效替代法测电阻 【方法解读】等效替代法测电阻：测量某电阻(或电流表、电压表的内阻)时，用电阻箱替换待测电阻，若二者对电路所起的作用相同(如电流或电压相等)，则待测电阻与电阻箱是等效的。 1.电流等效替代 该方法的实验步骤如下： (1)按如图电路图连接好电路，并将电阻箱R0 的阻值调至最大，滑动变阻器的滑片P 置于a 端。 (2)闭合开关S1、S2，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数为 I。 (3)断开开关S2，再闭合开关S3，保持滑动变阻器滑片P 位置不变，调节电阻箱，使电流表的示数仍为 I。 (4)此时电阻箱连入电路的阻值R0 与未知电阻Rx的阻值等效，即 Rx＝R0。 2．电压等效替代 该方法的实验步骤如下： (1)按如图电路图连好电路，并将电阻箱R0 的阻值调至最大，滑动变阻器的滑片P 置于a 端。 (2)闭合开关S1、S2，调节滑片P，使电压表指针指在适当的位置，记下此时电压表的示数为 U。 (3)断开S2，再闭合S3，保持滑动变阻器滑片P 位置不变，调节电阻箱使电压表的示数仍为 U。 (4)此时电阻箱连入电路的阻值R0 与未知电阻Rx的阻值等效，即 Rx＝R0。 【针对练习】1．某同学准备把量程为 0～500 μA 的电流表改装成一块量程为 0～2.0 V的电压表。他为了能够更精确地测量电流表的内阻，设计了如图甲所示的实验电路，图中各元件及仪表的参数如下： 2 A．电流表G1(量程0～1.0 mA，内电阻约100 Ω) B．电流表G2(量程0～500 μA，内电阻约200 Ω) C．电池组E(电动势3.0 V，内电阻未知) D．滑动变阻器R(0～25 Ω) E．电阻箱R1(总阻值9 999 Ω) F．保护电阻R2(阻值约100 Ω) G．单刀单掷开关S1，单刀双掷开关S2 (1)实验中该同学先合上开关S1，再将开关S2 与a 相连，调节滑动变阻器R，当电流表G2 有某一合理的示数时，记下电流表G1 的示数I；然后将开关S2 与b 相连，保持________不变，调节________，使电流表G1 的示数仍为I 时，读取电阻箱的读数r。 (2)由上述测量过程可知，电流表G2 内阻的测量值rg＝________。 (3)若该同学通过测量得到电流表G2 的内阻为190 Ω，他必须将一个________kΩ 的电阻与电流表G2 串联，才能改装为一块量程为2.0 V 的电压表。 (4)该同学把改装的电压表与标准电压表V0 进行了核对，发现当改装的电压表的指针刚好指向满刻度时，标准电压表V0 的指针恰好如图乙所示。由此可知，该改装电压表的误差...
