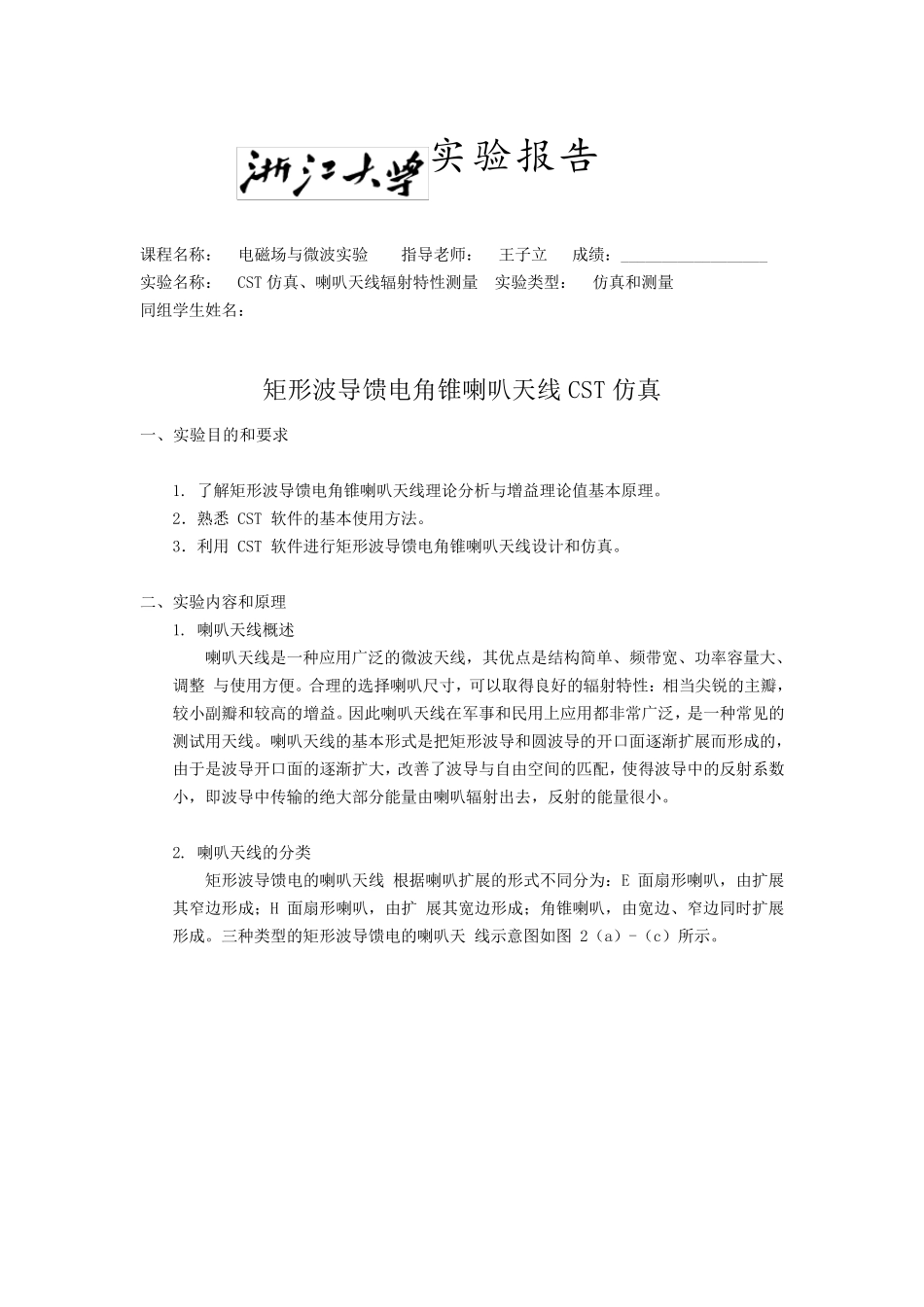

浙江大学电磁场与电磁波实验(第二次)_第1页
1/15
浙江大学电磁场与电磁波实验(第二次)_第2页
2/15
浙江大学电磁场与电磁波实验(第二次)_第3页
3/15
本科实验报告 课程名称: 电磁场与微波实验 姓 名: wzh 学 院: 信息与电子工程学院 专 业: 信息工程 学 号: xxxxxxxx 指导教师: 王子立 选课时间: 星期二9-10 节 2017 年 6 月 17 日 Copyright As one member of Information Science and Electronic Engineering Institute of Zhejiang University, I sincerely hope this will enable you to acquire more time to do whatever you like instead of struggling on useless homework. All the content you can use as you like. I wish you will have a meaningful journey on your college life. ——W z h 实验报告 课程名称: 电磁场与微波实验 指导老师: 王子立 成绩:__________________ 实验名称: CST 仿真、喇叭天线辐射特性测量 实验类型: 仿真和测量 同组学生姓名: 矩形波导馈电角锥喇叭天线 CST 仿真 一、实验目的和要求 1. 了解矩形波导馈电角锥喇叭天线理论分析与增益理论值基本原理。 2.熟悉 CST 软件的基本使用方法。 3.利用 CST 软件进行矩形波导馈电角锥喇叭天线设计和仿真。 二、实验内容和原理 1. 喇叭天线概述 喇叭天线是一种应用广泛的微波天线,其优点是结构简单、频带宽、功率容量大、调整 与使用方便。合理的选择喇叭尺寸,可以取得良好的辐射特性:相当尖锐的主瓣,较小副瓣和较高的增益。因此喇叭天线在军事和民用上应用都非常广泛,是一种常见的测试用天线。喇叭天线的基本形式是把矩形波导和圆波导的开口面逐渐扩展而形成的,由于是波导开口面的逐渐扩大,改善了波导与自由空间的匹配,使得波导中 的反 射系 数小,即 波导中 传 输 的绝 大部 分能 量由喇叭辐射出 去 ,反 射的能 量很 小。 2. 喇叭天线的分类 矩形波导馈电的喇叭天线 根 据 喇叭扩展的形式不 同分为 :E 面扇 形喇叭,由扩展其窄 边 形成; H 面扇 形喇叭,由扩 展其宽边 形成; 角锥喇叭,由宽边 、窄 边 同时 扩展形成。三 种类型的矩形波导馈电的喇叭天 线示 意 图 如 图 2( a) -( c) 所 示 。 圆波导馈电的喇叭天线 圆波导馈电的喇叭一般是圆锥喇叭,如图 3 所示 实验中采用的是矩形波导馈电的角锥喇叭天线。 3. 矩形波导馈电角锥喇叭天线理论分析 1) 尺寸确定 角锥喇叭天线是对馈电的矩形波...
