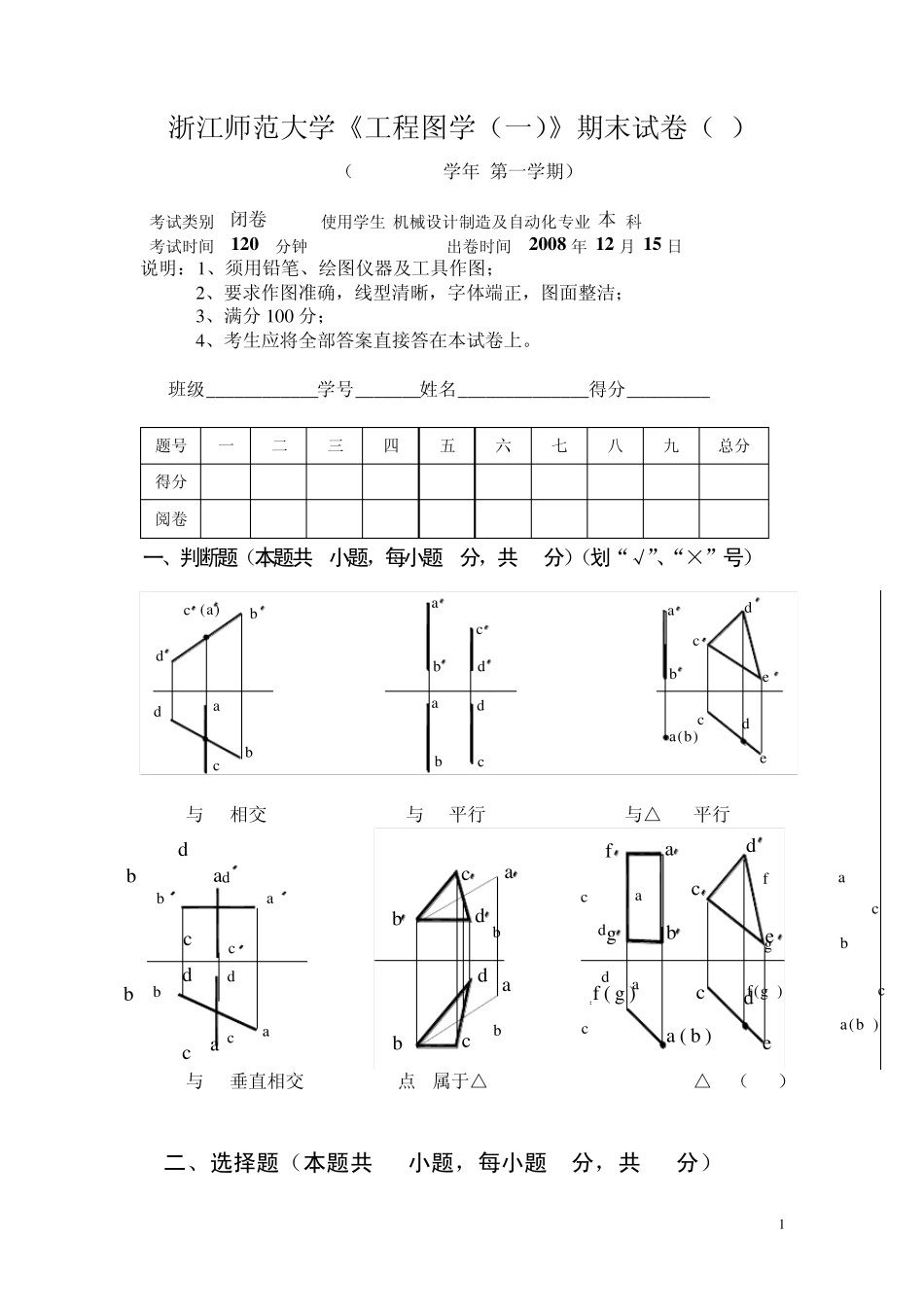

1 浙江师范大学《工程图学（一）》期末试卷（A） （2008/2009学年 第一学期） 考试类别 闭卷 使用学生 机械设计制造及自动化专业 本 科 考试时间 1 2 0 分钟 出卷时间 2 0 0 8 年 1 2 月 1 5 日 说明：1、须用铅笔、绘图仪器及工具作图； 2、要求作图准确，线型清晰，字体端正，图面整洁； 3、满分100 分； 4、考生应将全部答案直接答在本试卷上。 班级_ _ _ _ _ _ _ _ _ _ _ _ 学号_ _ _ _ _ _ _ 姓名_ _ _ _ _ _ _ _ _ _ _ _ _ _ 得分_ _ _ _ _ _ _ _ _ 一、判断题（本题共6小题，每小题2分，共12分）（划“√”、“×”号） abbcabcdabdcddaba(b)cecdedc (a) 1. AC与BD相交( ) 2. AB与CD平行( ) 3. AB与△CDE平行( ) ddbcbcabcdabdcaba(b )ccgff(g )aa ddbcbcabcdabdcaba ( b )cecdedgff ( g )aa 4. AB与CD垂直相交( ) 5.点 A属于△CDB ( ) 6. ABGF//△CDE（ ） 二、选择题（本题共10小题，每小题2分，共20分） 题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷 2 1、已知点A和点B的投影图,下面的说法中哪一个是正确的? ——（ ） (a) 点A 与点B 对称于 OX 轴； (b) 点A 与点B 对称于 H 面； (c) 点A 与点B 对称于第一分角的分角面； (d) 点A 与点B 对称于 V 面。 2、已知直线 AB，下图那个图的α 角反映了直线 AB对 H面的倾角？ ——（ ） 3、在平面ABC的两面投影图中，a'b'=ab=ac=a'c'，bc=b'c'，下列表达中最准确的说法是？ ——（ ） (a) 平面ABC 是一般位置平面 (b) 平面ABC 是正垂面； (c) 平面ABC 是侧垂面； (d) 平面ABC 是侧平面。 4、已知带有圆柱孔的球体的四组投影，正确的画法是 ——（ ） 5、已知切割后的圆柱主、俯视图，左视图正确的是 ——（ ） (a) (b) (c) (d) (a) (b) (c) (d) 3 6、根据主、俯视图判断左视图哪一个不正确 ——（ ） 7、已知立体主、俯视图，左视图正确的是 ——（ ） 8、在下面斜视图的配置和表达中，哪个图是正确的? ——（ ） 9、螺纹标记“M16-7H-LH”表示： ——（ ） a) 粗牙普通外螺纹 b) 粗牙普通内螺纹 c) 细牙普通内螺纹 d) 细牙普通外螺纹 10、读懂给出的两个视图之后，判断下面的剖视表达是否正确？把正确的填入括号中。 ——（ ） (a) (b) (c) (d) (a) (b) (c) (d)...
