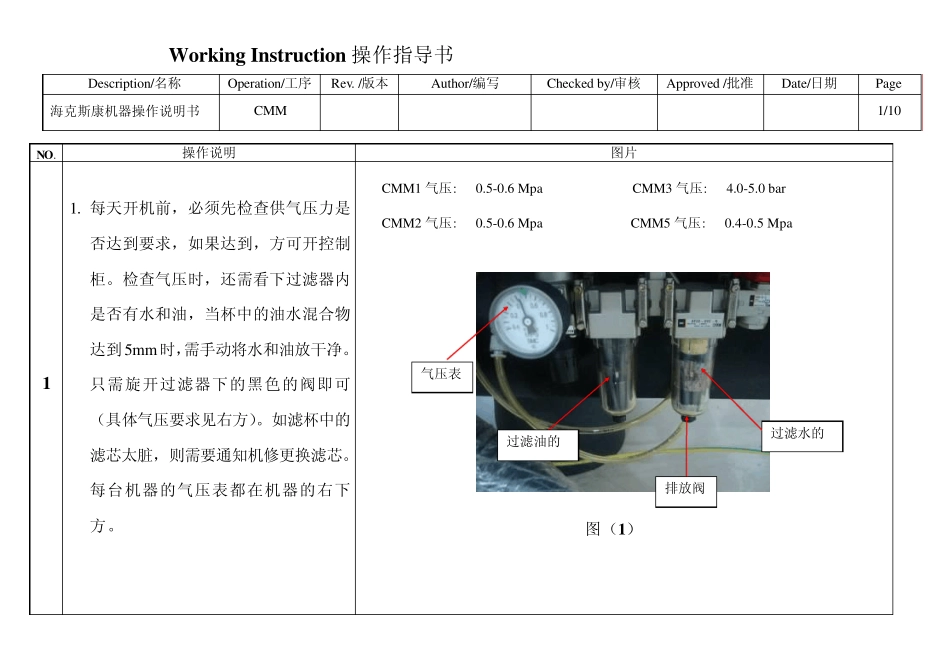

Working Instru ction 操作指导书 Description/名称 Operation/工序 Rev. /版本 Au thor/编写 Checked by /审核 Approv ed /批准 Date/日期 Page 海克斯康机器操作说明书 CMM 1 1/10 NO. 操作说明 图片 1 1. 每天开机前，必须先检查供气压力是否达到要求，如果达到，方可开控制柜。检查气压时，还需看下过滤器内是否有水和油，当杯中的油水混合物达到5mm时，需手动将水和油放干净。只需旋开过滤器下的黑色的阀即可（具体气压要求见右方）。如滤杯中的滤芯太脏，则需要通知机修更换滤芯。每台机器的气压表都在机器的右下方。 CMM1 气压: 0.5-0.6 Mpa CMM3 气压: 4.0-5.0 bar CMM2 气压: 0.5-0.6 Mpa CMM5 气压: 0.4-0.5 Mpa 图（1） 气压表 过滤油的 过滤水的 排放阀 Working Instru ction 操作指导书 Description/名称 Operation/工序 Rev. /版本 Au thor/编写 Checked by /审核 Approv ed /批准 Date/日期 Page 海克斯康机器操作说明书 CMM 1 2/10 2 2、测量室的温湿度要求 温度必须在：20±2℃ 湿度必须在：50±10%RH 如果温湿度没有在上述范围内，请及时上报主管，并调整空调温度或相应措施。 图（2） 温湿指示针 温湿指示针 Working Instru ction 操作指导书 Description/名称 Operation/工序 Rev. /版本 Au thor/编写 Checked by /审核 Approv ed /批准 Date/日期 Page 海克斯康机器操作说明书 CMM 1 3/10 3 3.1开关机顺序 开机时，必须按以下顺序 3.2关机时，必须按以下顺序 1 2 3 4 5 图(3) 控制柜 软件 电脑 操作盒加电 关测量程序 开测量程序 关软件 关电脑 关控制柜 Working Instru ction 操作指导书 Description/名称 Operation/工序 Rev. /版本 Au thor/编写 Checked by /审核 Approv ed /批准 Date/日期 Page 海克斯康机器操作说明书 CMM 1 4/10 4 4、测针的校验注意事项 4.1校验测针前，需将标准球先擦拭干净。 4.2检查测针的测球或测针尖端是否有异物或毛屑。 4.3如果是有宝石的测针，每天交接或保养时需确认下红宝石是否有破损或脱落。 如有以上几种情况，都将影响测量的值。 具体如图（4.5.6） 图(4) 图(5) 图(6) Working Instru ction 操作指导书 Description/名称 Operation/工序 Rev. /版本 Au thor/编写 Checked by /审核 Approv ed /批准 Date/...
