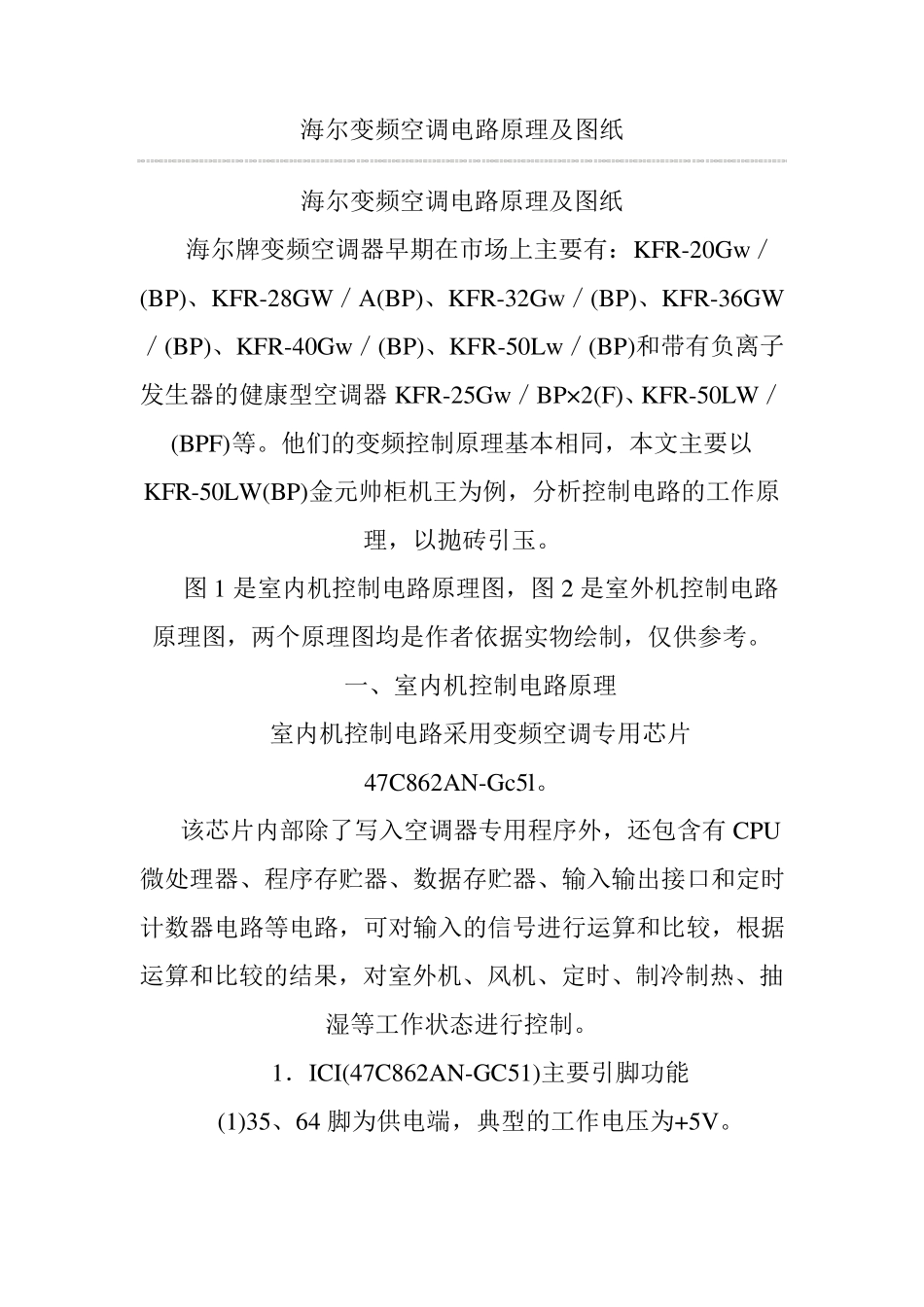

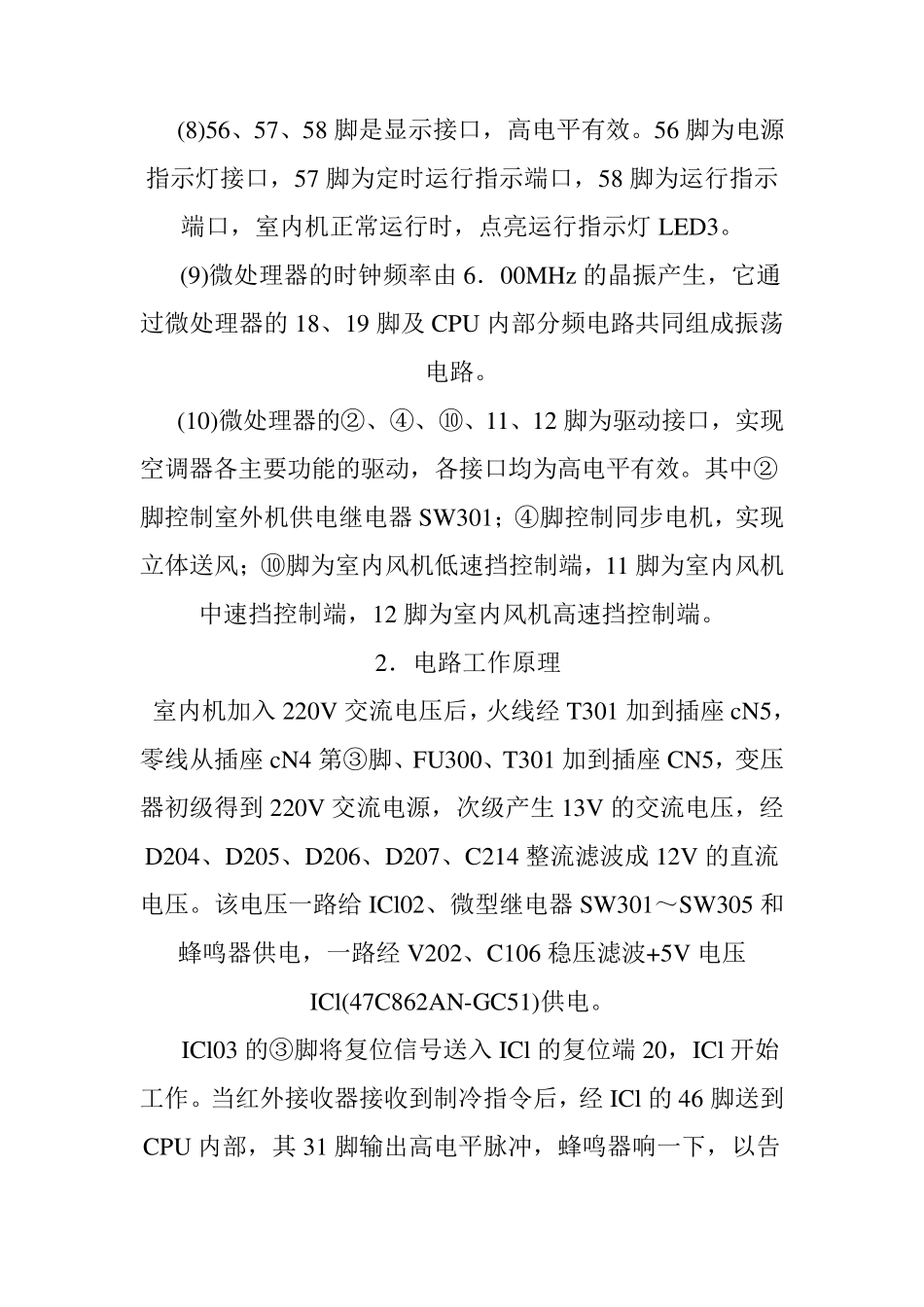

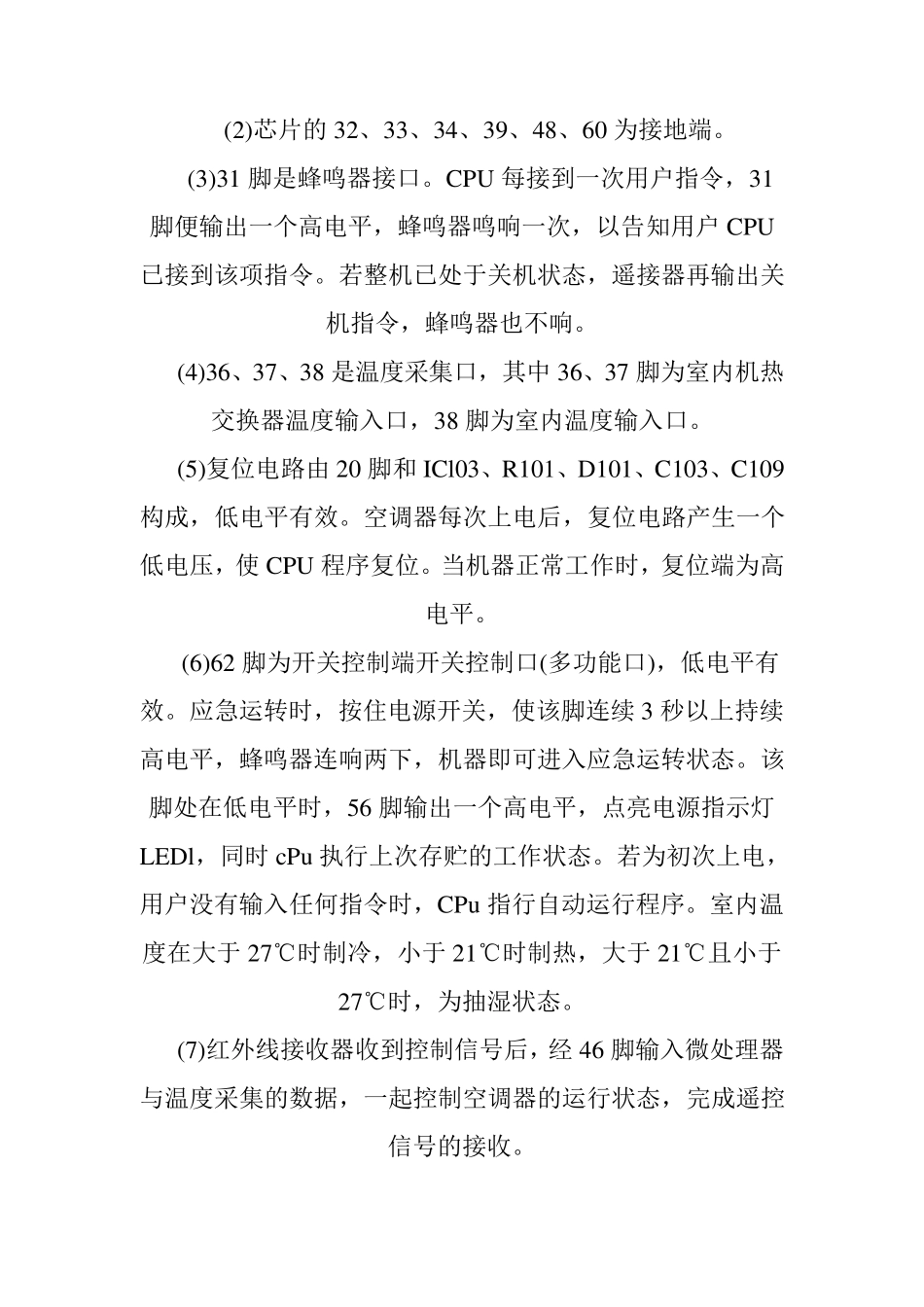

海尔变频空调电路原理及图纸 海尔变频空调电路原理及图纸 海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。 图1 是室内机控制电路原理图，图2 是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。 一、室内机控制电路原理 室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。 该芯片内部除了写入空调器专用程序外，还包含有CPU微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。 1．ICI(47C862AN-GC51)主要引脚功能 (1)35、64 脚为供电端，典型的工作电压为+5V。 (2)芯片的32、33、34、39、48、60 为接地端。 (3)31 脚是蜂鸣器接口。CPU 每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。 (4)36、37、38 是温度采集口，其中36、37 脚为室内机热交换器温度输入口，38 脚为室内温度输入口。 (5)复位电路由20 脚和ICl03、R101、D101、C103、C109构成，低电平有效。空调器每次上电后，复位电路产生一个低电压，使CPU 程序复位。当机器正常工作时，复位端为高电平。 (6)62 脚为开关控制端开关控制口(多功能口)，低电平有效。应急运转时，按住电源开关，使该脚连续3 秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。该脚处在低电平时，56 脚输出一个高电平，点亮电源指示灯LEDl，同时cPu 执行上次存贮的工作状态。若为初次上电，用户没有输入任何指令时，CPu 指行自动运行程序。室内温度在大于27℃时制冷，小于21℃时制热，大于21℃且小于27℃时，为抽湿状态。 (7)红外线接收器收到控制信号后，经 46 脚输入微处理器与温度采集的数据，一起控制空调器的运行状态，完成遥控信号的接收。 (8)56、57、58 脚是显示接口，高电平有效。56 脚为电源指示灯接口，57 脚为定时运行指示端口，58 脚为运行指示端口，室内机正常运行时，点亮运行指示灯LED3。 (9)微处理...
